Реферат



ЦВЕТОАНАЛИЗАТОР, содержащий блок излучателей, установленный перед фотоприёмником, дешифратор, управляющие входы которого соединены с соответствующими выходами коммутатора , а выходы дешифратора соединены с индикатором цвета, о т л ичающийся тем, что, с целью повълпения надежности, в него введено nopdroBoe устройство, а блок излучателей выполнен в виде задающего генератора М трех светодиодов , каждый из которых подключен к соответсвующёму выходу коммутатора через свой , ключ, управляющие входы которых соединены с выходом задающего -генераторе , другой выход которого соединен с входом коммутатора, а дешифратор выполнен в виде схем совпадения, первые входы которых соединены с выходом порогового устройства, вход которого подключен к фотоприемнику, вторые входы схем совпадения соединены с соответствукедими выходами коммутатора,а выходы схем совпадения О) подклк)чены к соответствующим входам индикатора цвета. 1: х х ю

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(5D G 01 J 3 46

ОПИСАНИЕ .ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3420026/18-25 (22) 07.04..82 (46) 15 ° 09.83. Бюл. Ð 34 (72) М.Мухитдинов (71 ) Ферганский политехнический институт (53) 535.243(088.8) (56) 1. Авторское свидетельство СССР, Р 504101, кл. G 01 J 3/46, 1976.

2. Патент США У 4097743, ° кл. С1 01 Т 1/46, опублик. 1978 (прототип). (54)(57) ЦВЕТОАНАЛИЗАТОР, содержащий блок излучателей, установленный перед фотоприемником, дешифратор, управляющие входы которого соединены с соответствующими выходами коммутатора, а выходы дешифратора соединены с индикатором цвета, о т л ичающий с я тем, что, сцелью повышения надежности, в него введено пороговое устрОйство, а блок излучателей выполнен в виде задающего генератора и трех светодиодов, каждый из которых подключен к соответсвующему выходу коммутатора через свой ключ, управляющие входы которых соединены с выходом задающего .генератора, другой выход которого соединен с входом коммутатора, а дешифратор выполнен в виде схем .совпадения, первые входы которых соединены с выходом порогового устройства, вход которого подключен к фотоприемнику, вторые входы. схем совпадения соедиФ иены с соответствующими выходами ,коммутатора, а выходы схем совпадения подключены к соответствующим входам индикатора цвета.

С.

1041882

Изобретение относится к фотоэлектрическим измерительным преобразователям и моЖет быть использовано для распоз навания цвЕта и изменения цветовых оттенков в текстильной, химической и других отраслях промышленности.

Известен цветоанализатор, содер" жащий блок излучателей, фотоприемник, дешифратор и индикатор. цвета $1(.

Недостатком известного устройства 1О является ограниченная надежность.

Наиболее близким техническим решением к изобретению является цветоанализатор, содержащий блок излучателей, установленный перед фотопри- 15 емником, дешифратор, управляющие входы которого соединены с соответствующими выходами коммутатора, а: выходы дешифратора соединены C индикатором цвета (2) .

Недостатком известного устройства является ограниченная надежность из-за наличия механических подвижных частей в блоке излучателей.

Цель изобретения — повышение надежности.

Для достижения указанной цели в цветоанализатор, содержащий блок излучателей, установленный перед фотоприемником, дешифратор, управляющие входы которого соединены с соответсвующими выходами коммутатора, а выходы дешифратора соединены с индикатором цвета, введено пороговое устройство, а,блок излучателей выполнен в виде задающего генератора и трех светодиодов, каждый из которых подключен к соответствующему выходу коммутатороа через свой ключ, управляющие входы которых соединены с выходом задающего генератора, дру- 40 гой выход которого соединен с входом коммутатора, а дешифратор выполнен в виде схем совпадения, первые входй которых соединены с выходом порогового устройства, вход которого под- 45 ключен к фотоприемнику, вторые входы схем совпадения соединены с соответствующими выходами коммутатора, а выходы схем совпадения соединены с соответствующими входами индикатора 50 цвета.

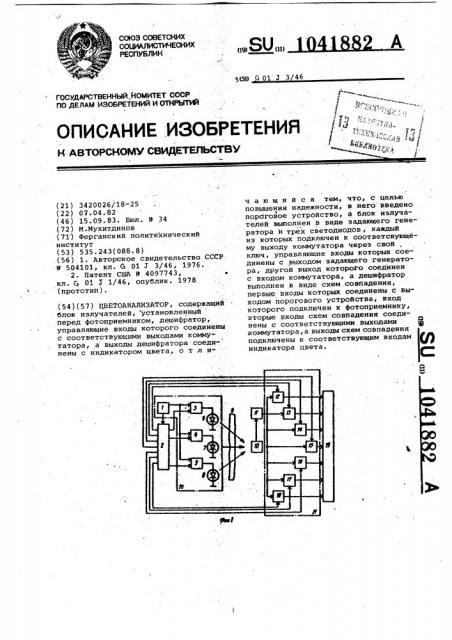

I фа фиг.1 показана блок-схема предлагаемого устройства; на фиг. 2 — диаграммы, поясйяющие его работу.

Устройство содержит задающий гене-55 ратор 1, коммутатор 2 для последовательного включения светодиодов, ключи 3-5, светодиоды 6-8, излучающие на разных длинах волн, контролируемый материал 9, фотоприемник 10,60 пороговое устройство 11, схемы совпадений 12-18, индикатор цвета 19, причем блок излучателей 20 включает в себя. задающий генератор 1, светодиоды 6-8 и ключи 3-5, а дешифратор 65

21 выполнен на схемах совпадения

12-18.

Блок излучателей 20 установлен перед фотоприемником 10, управляющие входы дешифратора 21 соединены с соответствующими выходами коммутатора 2, выходы дешифратора 21 соединены с индикатором цвета 19. Блок излучателей 20 выполнен в виде трех светодиодов 6-8,каждый из которых подключен .к соответствующему выходу коммутатора 2 через свой ключ 3-5, управля." ющие входы которых соединены с выходом задающего генератора 1, другой выход которого соединен с входом коммутатора 2. Дешифратор 21 выполнен в виде схем совпадения 12-18, первые входы которых соединены с выходом порогового устройства 11, вход которого подключен к фотоприемнику 10, вторые входы схем совпадения 12-18 соединены с соответствующими. выходами коммутатора 2, а выходы схем совпадения 12-18 соединены с соответствующими входами индикатора цвета 19.

Устройство работает следующим образом.

Задающий генератор 1 вырабатывает прямоугольные импульсы с,необходимой частотой повторения. Эти импульсы поступают на вход коммутатора 2, который разделяет импульсы во времени для комбинационного включения светодиодов в определенной последовательности. Подключения светодиодов происходит в следующей последовательности.

Сначала включается красный светодиод, так как в. первый момент йспульсы управления поступают на вход первого ключа 3. Далее через эаданньй интервал времени включаются желтый и зеленый светодиоды по отдельности. После этого сигнал управления подается на входы ключей 3 и 4, т.е. начинают светиться красный 6 и желтый 7 светодиоды одновременно. После прекращения свечения светодиодов 6, 7 включаются одновременно ключи 4 и 5, т.е. светятся желтый 7 и зеленый 8 светодиоды. Последующие сигналы управления одновременно включают ключи 3 и 5, а затем ключи. 3-5. Далее цикл повторяется. Разделенные во времени световые потоки от светодиодов и их комбинационного включения проходят через контролируемый материал 9 и воспринимаются фотоприемником 10. Фотоприемник преобразует потоки в чередующуюся . последовательность импульсов фотоэпектрического сигнала. Этот сигнал поступает на вход порогового устройства. Если предположить, что контролируемый материал зеленого цвета, тб черед пороговое устройство 11 проходит только импульс от зеленого светодиода. СигНал с выхода порогового устройства

1041882

BHHHllH Заказ 711б/42 Тираж 873 Подписное

Филиал ИПП "Патент", r. Ужгород, ул. Проектная, 4

11 подается одновременно на входы всех схем совпадения 12-18. Так как через пороговое устройство проходит лимь сигнал от светодиода зеленого цвета, то сработает: схема совпадений 14, на входы которой одновременно поступают

>два сигнала от коммутатора 2 и от порогового устройства 11. Включается сооТ ветствуюыий цвет индикатора 19. Таким образом происходит распознавание цвета.

Предлагаемое устройство позволяет повысить надежность устройства за счет исключения подвижных механических узлов.
