Устройство для затягивания кабеля в кабельную канализацию

Устройство для затягивания кабеля в кабельную канализацию

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПРОКЛАДКИ КАБЕЛЯ В КАБЕЛЬНУЮ КАНАЛИЗАЦИЮ, содержскцее кожух, в котором устано -, лен в латга с проушиной для крепле- 1 ния тягового троса и элементами крепления упрочняющих частей кабеля, отличаю ще еся тем, что, с целью снижения вероятности повреждения при прокладке волоконио-оптического кабеля, вкладыш выполнен с сообщающимися цилиндричеркими полостями , заполненными жидкостью или газом, в которых установлены поршни, одни из которых предназначены для соединения с упрочняющими частями, а другие, связаны с кожухом, при этом последний установлен с возможностью перемещения вдоль вкладыша и со стороны, противоположной расположению проушины, выполнен с . элементами для зажима оболочки кабеля . (Л с

„„SU„„1042116,, A

СОЮЗ СОЕЕТСНИХ

WUW

РЕСПУБЛИК (5П Н .02 Q 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю

4ь

ЬР

Cb, (21) 3380508/24-07 (.22) 12,01 ° 82 (46) 15.09.83. Бюл. 1 34 (72) В.Д.Аляпкин (71) Специализированное конструк" торско"технологическое бюро строи-" .тельной техники связи (53) 621 315(088.8) (56) 1. Грызлов A.Ô. и Дубровский E.Ï.:

Линейные сооружения связн ГТС. М,:- i

"Связь",.1974, с. 103, рис. 5.5.

2. Патент Великобритании

В 1192286, кл. Н 2 С, 20.05.70. (54)(57) УСТРОЙСТВО ДЛЯ ПРОКЛАДКИ

КАВЕЛЯ В КАБЕЛЬНУЮ КАНАЛИЗАЦИЮ, содержащее кожух, в котором установ-, лен вгсладыа с проушиной для крепле- - ния тягового троса и элементами крепления упрочняющих частей кабеля, о т л и ч а ю щ е е с я тем, что, с целью снижения вероятности повреждения при прокладке волоконно-оптического кабеля, вкладыш выполнен с сообщающимися цилиндрическими полостями, заполненными жидкостью или газом, в которых установлены поршни, одни из которых предназначены для. соединения с упрочняющими частями, а другие, связаны с кожухом, при этом последний установлен с возможностью перемещения вдоль вкладыша и со стороны, противоположной расположению проушины, выполнен с элементами для зажима оболочки кабеля °

1042116

Изобретение относится к электротехнике, а именно к устройствам для прокладки кабелей с упрочняющими элементами,.преимущественно волоконно-оптических линий связи.в каналы кабельной канализации. 5

Известно устройство для затягивания кабеля в кабельную канализацию, выполненное в виде сужающегося при натягивании чулка с.отверстием для крепления тягового троса (1 ). 1О

Недостатком известного устройства является то, что тяговое усилие прикладывается только к оболочке кабеля, что может вызвать повреждение кабеля. 15

Наиболее близким к йзобретению по технической сущности и достигаемому эффекту является устройство для прокладки кабеля, содержащее кожух, в котором установлен вкладьаа с проушиной, для крепления тягового троса и элементами крепления упрочняющих. час тей кабеля (2 ).

Однако зто устройство не обеспечивает достаточной надежности при прокладке волоконно-оптического кабеля.

Цель изобретения — снижение вероятности повреждения при прокладке волоконно-оптического кабеля.

Поставленная цель достигается

Уем, что в устройстве для проклад- ки кабеля в кабельную канализацию, содержащем кожух, в котором установлен вкладыш с.проушиной для крепления тягового троса и элементами крепления упрочняющкх частей кабеля, вкладыш выполнен с сообщающимися цилиндрическими полостями, заполненными жидкостью или газом, в которых установлены поршни, одни из которых предназначены для соединения с упрочняющими элементамк, а другие связаны с кожухом, при этом последний установлен с возможностью переме.щения вдоль вкладьааа и со стороны, 45 противоположной расположению проушины, выполнен с элементами для зажима оболочки кабеля.

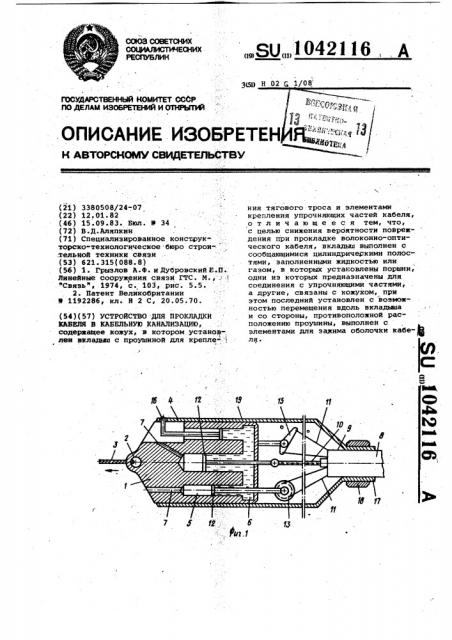

На фиг. 1 схематически изображен один из вариантов исполнения устройства для затягивания кабеля в кабельную канализациюу на фиг. 2 к 3— установленные на концах поршней на осях блоки шкивов с закрепленными на них упрочняющими элементами кабеляу на фиг. 4 - установленный на конце поршня на оси двухплечий рычаг с закрепленными на его концах упрочняющими элементами кабеля, на фкг. 5 -волоконно-оптический кабель, попе- 60 речное сечение.

Устройство содержит вкладьаа 1 с проушиной 2 для крепления тягового троса 3, размещенный в кожухе 4.

Вкладьаа выполнен с цилиндрическими g5 полостями 5, заполненными жидкостью или газом 6, и сообщающимися между собой, во вкладыше выполнены также каналы 7, обеспечивающие сообщение полостей 5 с атмосферой. Узел крепления 8, содержащего оболочку 9, центральный 10 и боковые 11 упрочняющие части (элементы) содержит поршни 12, перемещающиеся в полостях 5. На концах поршней 12 установлен на осях шкив 13, либо блок шкивов 14, либо двухплечий рычаг 15.

Кожух 4 связан с поршнями 12 с помощью стержней 16 и совместно с ними может перемещаться относительно вкладыша 1 в продольных направляющих (не показаны).

Стержни 16 с поршнями располагаются равномерно по окружности (периметру) вкладыша 1. Кожух 4 выполнен с элементами для зажима оболочки, например в виде зажимной цанги 17 с гайкой 18. Для удобства установки кожух 4 может состоять из двух или нескольких разъемных частей.

Центральный упрочняющий элемент

10 кабеля 8 закреплен на конце одно"

-го из поршней. Боковые упрочняющие элементы 11 кабеля 8 могут быть связаны и попарно перекинуты через шкив 14, либо на концах двухплечего рычага 15. Оптические волокна кабеля 8 (на фиг. 1 не показаны), как правило, не нагружаются.

Устройство работает следующим образом.

При затягивании кабеля 8 передача тяговых усилий тягового троса 3 осуществляется через вкладыш 1 и жидкость или газ 6 к поршням 12. От поршней 12 тяговое усилие далее пере. дается к центральному упрочняющему элементу 10, оболочке 9 и боковым упрочняющим элементам 11.

Так как рабочие площади поршней

12 выполнены пропорциональными заданному техническими условиями или конструкцией кабеля соотношению тяговых усилий, прикладываемых соответственно к оболочке 9, центральному упрочняющему элементу 10 и боковым упрочняющим элементам 11,. то согласно закону Паскаля, укаэанные элементы кабеля нагружаются в этом же заданном соотношении тяговых сил.

Дополнитеаьное распределение тяговых усилий может осуществляться за счет шкивов, блоков шкивов или двуплечих рычагов 15, имеющих возможность вращаться на осях и компенсирующих разброс длин концов упрочняющих элементов (нитей)..

Такое выполнение Обеспечивает оптимальное распределение допустимой силы дротягивания кабеля при разбросе длин концов упрочняющкх элементов в пределах величины хода поршней

1042116 м ские

НЦ ааииила интюч. Ораржень) май ЮФМ7

Боко5юе уржнвю жнецам (нища

Ari.õ

Составитель Н. Борисова

Редактор Т. Парфенова Техред;В далекорей Корректор B. Бутяга

Заказ 7142/54 Тираж .617, Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, й-35> Раушская наб., д. 4/5

Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 в цилиндрах, предохраняя конец дорогостоящего кабеля от деформации и повреждений. Оптимальное распределение тяговых усилий на упрочняющие элементы кабеля дает возможность протягивать кабель с максимально допустимой силой растяжения кабеля, что позволяет увеличить строительную длину прокладываемых кабелей.
