Реферат



Класс 20а., 17„

No 104231

СССР

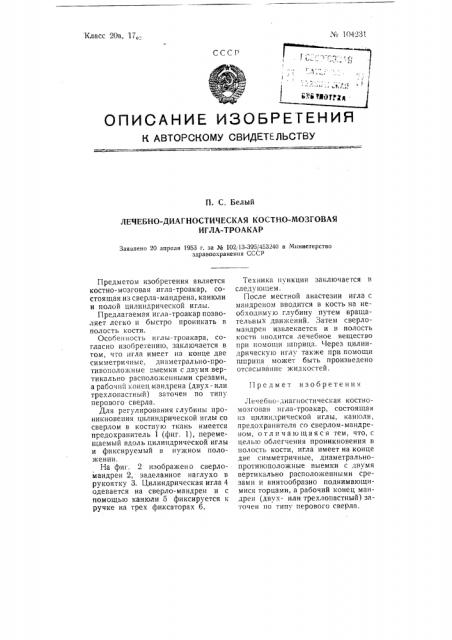

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. С. Белый

ЛЕЧЕБНО-ДИАГНОСТИЧЕСКАЯ КОСТНО-МОЗГОВАЯ

ИГЛА-ТРОАКАР

Заявлено 20 апреля 1953 г, за K 102i13-395/453240 в Министерство здравоохранения СССР

Предмет изобретения

Предметом изобретения является костно-мозговая игла-троакар, состоящая из сверла-мандрена, канюли и полой цилиндрической иглы.

Предлагаемая игла-троакар позволяет легко и быстро проникать в полость кости.

Особенность иглы-троакара, согласно изобретению, заключается в том, что игла имеет на конце две симметричные, диаметрально-противоположные выемки с двумя вертикально расположенными срезами, а рабочий конец мандрена (двух- или трехлопастный) заточен по типу перового сверла.

Для регулирования глубины проникновения цилиндрической иглы со сверлом в костную ткань имеется предохранитель 1 (фиг. 1), перемещаемый вдоль цилиндрической иглы и фиксируемый в нужном положении.

На фиг. 2 изображено сверломандрен 2, заделанное наглухо в рукоятку 3. Цилиндрическая игла 4 одевается на сверло-мандрен и с помощью канюли 5 фиксируется к ручке на трех фиксаторах 6.

Техника пункции заключается в следующем.

После местной анастезии игла с мандреном вводится в кость на необходимую глубину путем вращательных движений, Затем сверломандрен извлекается и в полость кости вводится лечебное вещество при помощи шприца. Через цилиндрическую иглу также при помощи шприца может быть произведено отсасывание жидкостей.

Лечебно-диагностическая костномозговая игла-троакар, состоягцая нз цилиндрической иглы, канюли, предохранителя со сверлом-мандреном, отличающаяся тем, что, с целью облегчения проникновения в полость кости, игла имеет на конце две симметричные, диаметральнопротивоположные выемки с двумя вертикально расположенными срезами v винтообразно поднимающимися торцами, а рабочий конец мандрен (двух- или трехлопастный) заточен по типу перового сверла. № 104231

Фнг. 1

<1 иг. 2
