М 104248

Класс 21 h, СССР

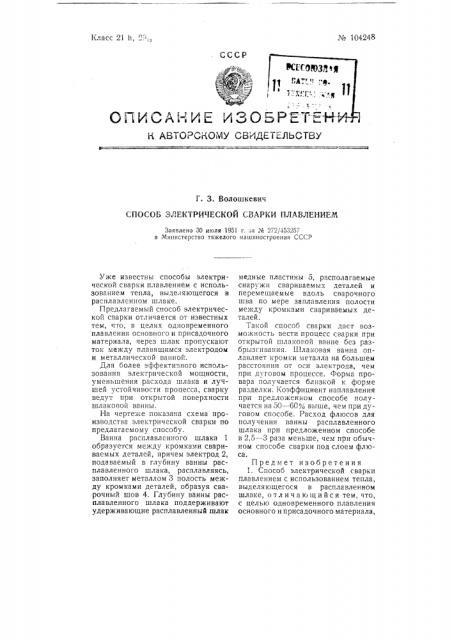

ОПИСАНИЕ ИЗОБ

Н АБ1О!ЭСЫОМУ СВИДЕТЕЛЬСТВУ

Г. 3. Волошкевич

СИОСОБ ЭЛЕКТРИЧЕСКОЙ СВАРКИ ПЛАВЛЕИИЕК

Заявлено 30 июля 1951 г. аа h 272/453257 в Министерство тяжелого машиностроения СССР

Уже известны способы электрической сварки плавлением с использованием тепла, выделяющегося в расплавлснном шлаке.

Предлагаемый способ электрической сварки отличается от известных тем, что, в целях одновременного плавления основного и присадочного материала, через шлак пропускают ток между плавящимся электродом и металлической ванной.

Для более эффективного использования электрической мощности, уменьшения расхода шлака и лучшей устойчивост процесса, сварку ведут при открытой поверхности шлаковой ванны.

На чертеже показана схема производства электрической сварки по предлагаемому способу.

Ванна расплавленного шлака 1 образуется между кромками свариваемых деталей, причем электрод 2, подаваемый в глубину ванны расплавленного шлака, ргсплавляясь, заполняет металлом 3 полость между кромками деталей, образуя сварочный шов 4. Глубину ванны расплавленного шлака поддерживают удерживающие расплавленный шлак медные пластины 5, располагаемые снаружи свариваемых деталей и перемещаемые вдоль сварочного шва по мере заплавления полости между кромками свариваемых деталей.

Такой способ сварки дает возможность вести процесс сварки при открытой шлаковой ванне без разбрызгивания. Шлаковая ванна оплавляет кромки металла на большем расстоянии от оси электрода, чем при дуговом процессе. Форма провара получается близкой к форме разделки. Коэффициент наплавления при предложенном способе получается на 50 — 60О; выше, чем при дуговом способе. Расход флюсов для получения ванны расплавленного шлака при предложенном способе в 2,5 — 3 раза меньше, чем при обычvîì способе сварки под слоем флюса.

Предмет изобретения

1. Способ электрической сварки плавлением с использованием тепла, выделяющегося в расплавленном шлаке, отличающийся тем, что, с целью одновременного плавления основного и присадочного материала, № 104248

Отв. редактор Р. 3. Тихомиров

Станларггиз. Поли. к псч. 29 Х-1956 г. Об ем 0,125 и. л. Тираж 400. Цена 25 кои.

Министерство культуры СССР. Главное управление полиграфической промышленности.

Ярославский полиграфкомбинат. Ярославль, ул. Своболы, 97. Зак. 534, через шлак пропускают ток между плавящимся элеррод1 м и металлической ванйой.

2. Прием выполнения способа по п. 1, отл и чаю щи и ся тем, что, с целью более эффективного использования электрической мошности, уменьшения расхода шлака и лучи ей устойчивости процесса, сварку ведут при открытой поверхности шлаковой ванны.
