Строкопечатающий механизм для кассовых аппаратов

Строкопечатающий механизм для кассовых аппаратов

Иллюстрации

Показать все

Реферат



СТРОКОПЕЧАТАЮЩИЙ МЕХАНИЗМ ДЛЯ КАССОВЫХ АППАРАТОВ, содержащий вал с цифровыми печатающими колесами , взаимодействующий с ним поворотный прижимной ролик с шейками, размещенный на рычажной передаче, кинематически связанный с кулачковым валом и опорной осью, установленной на корпусе, отличающийся тем, что, с целью повышения надежности , в механизм введены и-образная обойма с осью, имеющей шейки, скрепленная с двумя боковыми пластинами, имеющими опорные выемки, первая .пара двуплечих уголковых рычагов с роликами, спа-. ренных между собой, вторая пара двуплечих уголковых рычагов, спаренных между собой, тяги, кулачковые диски и пружины, шейки поворотного прижимного ролика вставлены в опорные выемки боковых пластин и-образной обоймы и через рычажную передачу связаны с пружинами, оси .и-образной обоймы установлены на первых плечах первой пары двуплечих уголковых рычагов, укреп ленных с помощью поворотной оси на корпусе, вторые плечи первой пары спаренных двуплечих уголковых рычагов посредством роликов кинематически связаны с первой парой кулачковых дисков, расположенных на кулачковом валу, на котором размещена вторая пара кулачковых дисков, кинематически связанная с первыми плечами второй пары двуплечих уголковых рычагов , установленных с помощью оси на корпусе, вторые плечи второй пары двуплечих уголковых рычагов посредством тяг кинематически связаны с двумя боковыми пластинами и-образной обоймы.

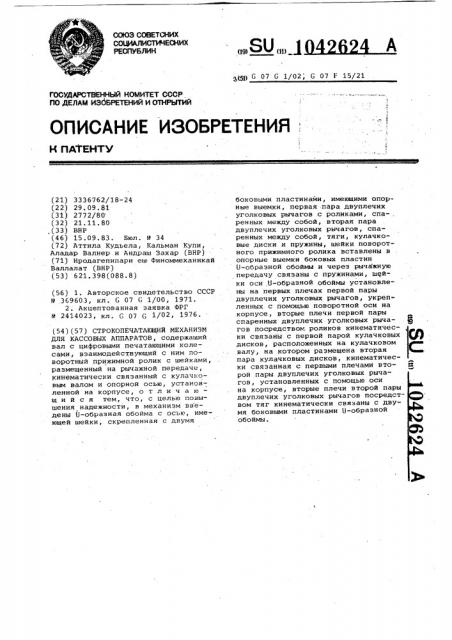

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) ГОСУДАРСТВЕННЫЙ НОМИТЕТ CCCP

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

К ПАТЕНТУ

{21) 3336762/18-24 (22) 29.09.81 (31) 2772/80 (32) 21.11.80 .(33) ВНР (46) 15.09.83. Вюл. 9 34 (72) Аттила Кудьела, Кальман Купи, Аладар Валнер и Андраш Захар (BHP) (71) Иродагепипари еш Фнноммеханикай

Валлалат (ВНР) (53) 621.398(088.8) (56) 1. Авторское свидетельство СССР

9 369603, кл. G 07 G 1/00, 1971.

2. Акцептованная заявка ФРГ

Ф 2414023, кл. G 07 (; 1/02, 1976. (54)(57) СТРОКОПЕЧАТА)(()(ИЙ МЕХАНИЗМ

ДЛЯ КАССОВЫХ АППАРАТОВ, содержащий вал с цифровыми печатающими колесами, взаимодействующий с ним поворотный прижимной ролик с шейками, размещенный на рычажной передаче, кинематически связанный с кулачковым валом и опорной осью, установленной на корпусе, о т л и ч а ю шийся тем, что, с целью повышения надежности, в механизм введены ()-образная обойма с осью, имеющей шейки, скрепленная с двумя (51) G 07 G 1/02; G 07 F 15/21 боковыми пластинами, имеющими опорные выемки, первая .пара двуплечих уголковых рычагов с роликами, спа- . ренных между собой, вторая пара двуплечих уголковых рычагов, спаренных между собой, тяги, кулачковые диски и пружины, шейки поворотного прижимного ролика вставлены в опорные выемки боковых пластин

U-образной обоймы и через рычажную передачу связаны с пружинами, шейки оси,U-образной обоймы установлены на первых плечах первой пары двуплечих уголковых рычагов, укреп-. ленных с помощью поворотной оси на корпусе, вторые плечи первой пары спаренных двуплечих уголковых рычагов посредством. роликов кинематически связаны с первой парой кулачковых дисков, расположенных на кулачковом валу, на котором размещена вторая пара кулачковых дисков, кинематически связанная с первыми плечами второй пары двуплечих уголковых рычагов, установленных с помощью оси на корпусе, вторые плечи второй пары двуплечих уголковых рычагов посредством тяг кинематически связаны с двумя боковыми пластинами U-образной обоймы.

1042624

1 рой кулачковых дисков, расположенных на кулачковом валу, на котором размещена вторая пара кулачковых дисков, кинематически связанная с первыми плечами второй пары двупле

5 чих уголковых рычагов, установленных с помощью оси на корпусе, вторые плечи второй пары двуплечих уголковых рычагов посредством тяг кинематически связаны с двумя боко)p выми пластинами U-образной обоймы.

На фиг. 1 показан строкопечатающий механизм, общий вид; на фиг. 2 прижимной ролик перед операцией печати, вид сбоку, на фиг. 3 - то же, прижимной ролик отклонен к валу с цифровыми печатающими колесами для начала операции печати, вид сбокjj

Строкопечатающий механизм для кассовых аппаратов содержит вал 1, кулачковый вал 2 с кулачковыми дисками 3, двуплечие уголковые рычаги

4, U-образную обойму 5, фиксирующие рычаги 6, пружины 7, поворотный прижимной ролик 8, кулачковые дис25 ки 9, цифровые печатающие колеса 10, двуплечие уголковые рычаги 11, тягу 12, ось 13, ось 14, ролик 15, корпус 16, боковые пластины 17, опорную выемку 18, плечо 19 фиксирующе3р го рычага 6, шейку 20 оси прижимного ролика 8, сегмент со знаком 21.

На валу 1 установлены цифровые печатающие колеса 10, с которыми взаимодействует прижимной ролик 8, имеющий такую же длину, как и вал 1.

Цифровые печатающие колеса 10 выполнены многоугольными, на каждом сегменте многоугольника нанесены печатающие знаки (сегмент со знаком 21 показан на фиг. 2 и 3).

Поворотный прижимной ролик 8 установлен посредством шейки 20 в опорной выемке 18, поперечник которой приблизительно в два раза больше, чем шейки 20, и удерживается рычагом 6, 45 поджатым пружиной 7, в верхнем по,ложении (фиг. 2, 3).

Изобретение относится к приборостроению и может быть использовано ф в электромеханических кассовых аппаратах..

Известно устройство, содержащее печатающие колеса, установленные на валу в корпусе, механизм построч. ного перемещения бумажной ленты, прижимной ролик, имеющий два фиксированных положения и коромысло, установленное на оси прижимного ролика, соединенное тягой с кулачковым рычагом )1J .

Недостатком этого устройства является сРавнительно невысокая надежность, обусловленная невысокой жесткостью подвижных механических узлов.

Наиболее близким техническим решением к изобретению является устройство, содержащее вал с цифровыми печатающими колесами, взаимодействующий с ним поворотный прижимной ролик с .шейками, размещенный на рычажной передаче, кинематически связанный с кулачковым валом и опорной осью, установленной на корпусе f2) .

Недостатками данного устройства являются сравнительно невысокая надежность, вызванная тем, что прижимной ролик в процессе печати малоэффективно (по длительности использования ) взаимодействует с цифро носителем,и элементы конструкции имеют невысокую жесткость, обуславливающую возникйовение перекосов и деформации элементов.

Цель изобретения — повышение надежности.

Укаэанная цель достигается тем, что в строкопечатающий механизм для кассовых аппаратов, содержащий вал с цифровыми печатающими колесами, взаимодействующий с ним поворотный прижимной ролик с шейками, размещенный на рычажной передаче, кинематически связанный с кулачковым валом и опорной осью, установленной на корпусе, введены U-образная обойма с осью, имеющей шейки, скрепленная с двумя боковыми пластинами, имеющими опорные выемки, первая пара двуплечих уголкавых рычагов с роликами, спаренных между собой, вторая пара двуплечих уголковых рычагов, спаренных между собой, тяги, кулачковые диски, и пружины, шейки поворотного прижимного ролика вставлены в опорные выемки боковых пластин U-образной обоймы и через рычажную передачу связаны с пружинами, шейки оси U-образной обоймы установлены на первых плечах первой пары двуплечих уголковых рычагов, укрепленных с помощью поворотной оси на корпусе, вторые плечи первой пары спаренных двуплечих уголковых рычагов посредством роликов кинематически связаны с первой паU-образная обойма 5 установлена с возможностью поворота на первых плечах скрепленных между собой (спаренных)двуплечих уголковых рычагов 4 (1-я пара), а боковые пласти,ны 17 U-образной обоймы 5 установлены с возможностью перемещения на тяге

12, связанной с скрепленнымимежду собой двуплечих уголковых рычагах 11 (2-я пара). Двуплечие уголковые рычаги 4, скрепленные между собой (1-я .пара) и посредством оси 14 с воэможностью поворота, установлены на

60 корпусе 16. На вторых плечах двуплечих уголковых рычагов 4 (1-я пара) установлены ролики 15, кинематически связанные с соответствующими кулачковыми дисками 3, укреп65 ленными на кулачковом валу 2, приво

1042б24 димом во вращение от электродвига- . теля (не показан).

Двуплечие уголковые рычаги 11, скрепленные между собой (2-я пара) посредством оси 13 с возможностью поворота, установлены на корпусе 16.

Первые плечи двуплечих уголковых рычагов 11 кинематически связаны с

-кулачковыми дисками 9, установленными на кулачковом валу 2.

Строкопечатающий механизм работает следующим образом.Печатная бумага вставляется между цифровыми печатающими колесами

10 и прокатным прижимным роликом 8.

Перед каждой операцией печати прижимной ролик 8 удерживается в (фиг. 1 и 2) исходной йозиции. При повороте кулачкового вала 2 в направлении стрелки кулачок кулачкового диска 3 вступает в сцепление с роликом 15 двуплечего уголкового рычага 4 так, что U-образная обойма 5 с прижимным роликом 8 поджимается вперед к валу 1 с цифровыми печатающими колесами 10 в показан-. ную на фиг. 3 позицию. В этом отклоненном положении двуплечие уголковые рычаги 4 удерживаются на кулачках кулачковых дисков 3, в то время как кулачки кулачковых дисков

9 вступают в сцепление с двуплечими уголковыми рычагами 11, благодаря чему последние поворачиваются вокруг неподвижной оси 13 вниз и через тягу 12 U-образную обойму 5 с поворотным прижимным роликом 8 поворачивают вниз вокруг шарнирной оси U-образной обоймы 5 на уголковых рычагах 4. Благодаря этому поворотный прижимной ролик 8 прока тывается по сегментам 21 в направлении по нанесенной на фиг. 3 на прокатном прижимном ролике 8 стрелке.

Как видно из фиг, 2 и 3 при сопоставлении позиции черной точки на шейках оси прокатного прижимного ролика 8, последний совершает прямолинейное перемещение, несмотря на поворотное движение U-образной обоймы 5..

10 Как только кулачок кулачкового диска 3 достигает положения расцепления с роликом 15, двуплечие уголковые рычаги 4 под действием тяг 12 подвешенных к фиксирующим рычагам 6 с возвратными пружинами 7, поворачиваются обратно вокруг неподвижной оси 14 так, что прокатный прижимной ролик 8 снова отводится от вала 1 с цифровыми печатающими колесами 10. Одновременно прокатный прижимной ролик 8 своими шейками 20 под действием возвратных пружин 7 оттягивается снова в показанное на фиг. 2 исходнре положение. Кулачки кулачкового диска 9 расцепляются с уголковыми рычагами 11, также под действием тяги возвратной пружины 7 . U-образная обойма 5 поворачивается вокруг своего шарнира на двуплечих уголковых рычагах 4

30 вверх и прижимной ролик 8 снова отклоняется вверх в исходное положение, показанное на фиг. 2.

Строкопечатающий механизм благодаря высокой жесткости подвижных частей за счет применения спаренных двуплечих рычагов, дублирования элементов и кинематических связей обладает высокой надежностью.

1042624

Составитель Е. Новиков адактор А. Долинич ТехредМ.Тепер КорректоР О. Тигор

Заказ 7162/60 Тираж 573 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
