Реферат



I. ОРУДИЕ ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ ПОЧВЫ, включающее подрезающий лемех, расположенный за ним .наклонный транспортер для перемещения, подрезанной почвы, размещенный над ним уплотнитель подпахотной почаы и устройсг-j во для укладки почвы, отличающееся , что, с целью улучшения качества обработки почвы, устройство для укладки почвы имеетпоследовательно установленные сепарирующую решетку, пальчатый валик для вычесы . вания растительных остатков и .направляю-; щие наклонные доски, между которыми размещены вальцы для измельчения растительных остатков. 2.Орудиепо п. , отличающееся №,чго над подрезающим лемехом размещен измельчающий ротор. 3.Орудие по п. I, отличающееся тем, что под транспортером и сепарирующей ре: шеткой размещена скатная доска.: . 4. Орудие по п.. I, отличающееся тем, что оно имеетбункер-дозатор для внесения удобрений.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А 01 В 49/04

ОПИСАНИЕ ИЗОБРЕ ПНИ

К ABTOPCHQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2Г) 2582206/30-15 (22) 21.02.78 (46) 23.09.83. Бюл. № 35 . (72) Т. И, Попов и В. П, Урясьев (53) 631.3! 9.2.06 (088.8) (56) 1, Авторское свидетельство СССР № 64875, кл. А 01 В 35/32, 1940. (54) (57) 1. ОРУДИЕ ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ ПОЧВЫ, включающее подрезаюший лемех, расположенный за ним наклонный транспортер. для перемещения, .подрезанной почвы, размещенный над ним .уплотнитель подпахотной почвы и устройст-

;во для укладки почвы, отличающееся тем, что, с целью улучшения качества обработки

ÄÄSUÄÄ 1042634 А почвы, устройство для укладки почвы ймеет: последовательно установленные сепарируюшую решетку, пальчатый валик для вычесывания растительных остатков и .направляющие наклонные доски, между которыми размешены вальцы для измельчения раститель-. ных остатков.

2. Орудие-по п. 1, отличающееся тем, что над нодрезаюшим лемехом размешеи измельчаюшнй ротор.

3. Орудие по п. 1, отличающееся тем, что под транспортером и сепарирующей ре; шеткой размещена скатная доска, 4. Орудие по п. 1, отличающееся тем,: что оно имеет бункер-дозатор для внесения удобрений.

1042684

Изобретение относится к сельскохозяйственному машиностроению, в частностй к.орудиям для предпосевной обработки почвы.

Известно орудие для предпосевной об работки почвы, включающее подрезающий лемех, . расположенный за ним наклонный транспортер для перемещения подрезанной почвы, размещенный под ним уплотнитель подпахотной почвы, устройство для укладки почвы (1) .

Недостатком известного орудия является некачественная обработка почвы перед посевом вследствие достаточного крошения почвы.

Дель изобретения — повышение качества обработки почвы.

Это достигается тем, что устройство для укладки почвы имеет последовательно уста новленные сепарирующую решетку, йвльчатый валик для вычесывания растительных

Остатков и направляющие наклонные доски, между которыми разме щены вальцы для измельчения раститель ных .остатков ..

Над подрезающим лемехом размещен иэмельчающий ротор. Под транспортером и сепарирующей решеткой размещена скатная доска.

Орудие имеет бункер-posatop для внесения удобрений.

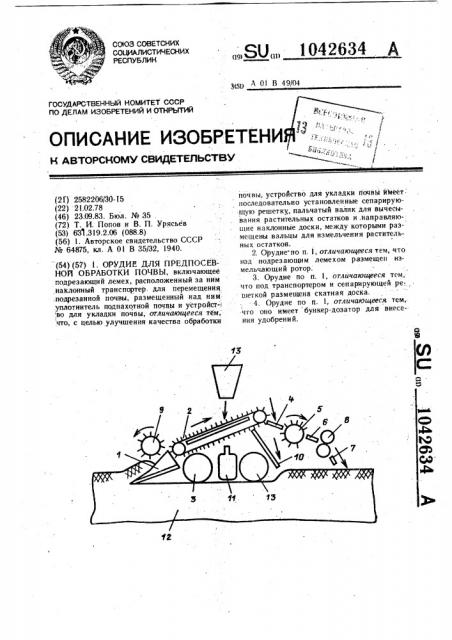

На чертеже изображено предлагаемое орудие для предпосевной обработки почвы, вид сбоку.

Орудие состоит иэ подрезающего лемеха 1, расположенного за ним наклонного транспортера 2 для перемещения подрезанной почвы, размещенного под ним уплотнителя 3 подпахотной почвы, устройства для укладки почвы, имеющего последовательно установленные сепарирующую решетку 4, 10 пальчатый валик 5 для вычесывания растительных остатков и направляющие наклонные доски 6 и 7, между которыми размещены вальцы 8 для измельчения растительных остатков. Над подрезавшим лемехом 1 размещен измельчающий ротор 9, а под транспортером 2 и сепарирующей решеткой 4— скатная доска 10. Орудие имеет бункер-дозатор I I для внесения удобрений и может быть снабжено дополнительными уплотнителями 12 и !3.

7п Орудие работает следующим образом.

При движении подрезавший лемех 1 подрезает слой почвы на глубину до 20 см, который измельчается ротором 8 и лодается транспортером 2 на сепарирующую решетку 4. С сепарирующей решетки 4 пальчатым 5 валиком 5 вычесывают корни и стержневые остатки растений, которые по направляющей доске 6 поступают на вальцы 8 и. по скатной доске 10 распределяются но поверхности взрыхленного слоя почвы.
