Устройство для поджаривания пищевых материалов
Иллюстрации
Реферат
1. УСТРОЙСТВО ДЛЯ ПОДЖАРИВАНИЯ ПИЩЕВЫХ МАТЕРИАЛОВ, преимущественно кормового зерна, животным, включающее снабженную загрузочным бункером и выгрузным лотком плоскую жаровню и закрепленные над ней на валу перемешивающие лопасти, изогнутые по спирали, отличающееся тем, что, с целью упрощения конструкции и повьшения равномерности поджаривания кормового зерна путем интенсификации процесса его перемешивания, лопасти соединены между собой концами с образованием одного многовиткового контура.. (П
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСИИХ
РЕСПУЬЛИН
09) (11) ! J
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР .AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГПФ (21 ) 3440024/30-15 (22) 17.05.82 (46) 23.09.83. Бюл. М 35 (72) С.П, Пушкарь (53) 643.339(088.8) (56) 1. Авторское свидетельство СССР
N 507304, кл. A 47 J 37/06, 1974.
2. Авторское свидетельство СССР
11 365989, кл. A 23 L 3/20, 1970 (прототип). (54)(57) 1 ЬСТРОЙСтВО ДЯЯ ПОДНаРИВАНИЯ П1Е1ЕВЦХ МАТЕРИАЛОВ, преимущест зев. A 23 L 3/20: А4 J 0 венно кормового зерна, животным, включающее снабженную загрузочным бункером и выгрузным лотком плоскую жаровню и закрепленные над ней на валу перемешивающие лопасти, изогнутые по спирали, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения равномерности поджаривания кормового зерна путем интенсификации процесса его перемешивания, лопасти соединены между собой концами с образованием одного многовиткового контура.
1042729
2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что вал снабжен закрепленным на его торце конусооб" разным элементом для подачи кормового зерна на жаровню с прикрепленными к нему и к верхним концам лопастей пластинами.
Изобретение относится к устройст" еамдля поджаривания пищевых материалов, преимущественно кормового зерна, животным, используемым в сельскохо-. зяйственном производстве.
Известно устройство для поджаривания пищевых материалов, включающее ярусно размещенные жаровни, снабженные перемешивающими криволинейными ,лопастями (!) .
Недостатками этого устройства являются сложная конструкция вследствие его ярусности и неравномерное поджаривание пищевых материалов изза недостаточного их перемешивания в процессе поджаривания.
Наиболее близким по технической сущности к изобретению является уст ройство для поджаривания пищевых материалов, включающее снабженную загрузочным бункером и выгрузным лотком плоскую жаровню и закрепленные над ней на валу перемешиеающие лопасти, изогнутые по спирали f2) .
Недостатком известного устройства 25 является сложная конструкция вследст" вие веерообразного размещения ло" пастей и неравномерное поджаривание зерна, идущего на корм животным, иэза недостаточного его перемешивания. е процессе поджаривания.
Цель изобретения - упрощение конструкции и повышение равномерности поджаривания кормового зерна путем интенсификации процесса его,перемешивания.
Поставленная цель достигается тем, что лопасти соединены между собой концами с образованием одного многоеит- 4О кового контура.
При этом вал снабжен закрепленным на его торце конусообразным элементом для подачи кормового зерна на жа3. Устройство по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что загрузочный бункер установлен соосно над конусообразным элементом с возможностью перемещения в вертикальной плоскости. ровню с прикрепленными к нему и к верхним концам лопастей пластинами.
Кроме того, загрузочный бункер установлен соосно над конусообразным элементом с возможностью перемещения в вертикальной плоскости.

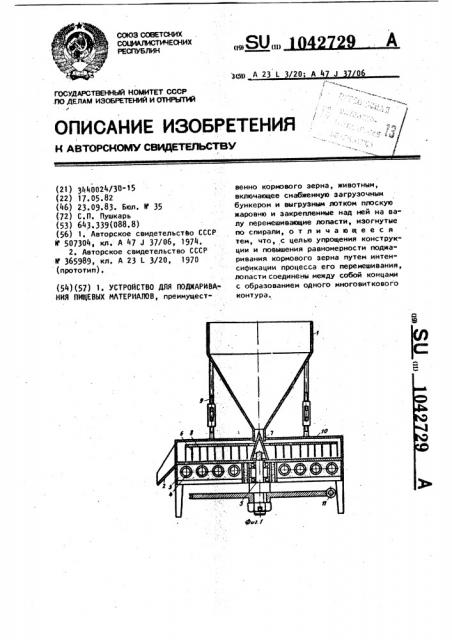

На фиг, 1 схематично изображено устройство для поджаривания. пищевых материалов, поперечный разрез; на фиг. 2 - перемешивающие лопасти, вид сверху.
Устройство включает снабженную загрузочным бункером 1 и выгрузяым лотком 2 плоскую жаровню 3 с электронагревательными элементами 4. Над жаровней на валу 5 закреплены перемешивающие лопасти 6, изогнутые по спирали и соединенные между собой с образованием. одного многовиткового контура. На верхнем торце вала закреплен конусообразный элемент 7 для подачи кормового зерна на жаровню с . прикрепленными к нему и к верхним концам лопастей 6 пластинами 8, обес" печивающими жесткость последних. Загрузочный бункер 1 установлен соосно над конусообразным элементом 7 с воз- . можностью перемещения в вертикальной плоскости на регулируемых стойках 9, смонтированных на крышке 10 жаровни, чем достигается дозированная подача
Ф исходного кормового зерна. Привод ва ла g осуществляется от червячной передвчи 11.
Устройство работает следующим образом.
Исходное кормовое зерно из бункера через конусообразный элемент 7 загружается в центральную часть жаровни 3, откуда вращающимися лопастями б перемещается к ее периферии, интенсивно перемешиваясь при этом. В
3 1042729 результате обеспечивается равномернс е Благодаря такому выполнению устподжаривание кормового зерна, кото","., ройства упрощается его конструкция. рое в готовом виде выводится иэ уст" .и существенно повышается равномер-. ройства по лотку 2. ност ь поджаривания кормового. зерна.
-- ФФР. Р
