Устройство для осмотра ротоглотки

Устройство для осмотра ротоглотки

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОСМОТРА РОТОГЛОТКИ, содержащее цилиндрический корпус, гортанное зеркало и источник света, отличающееся тем, что с целью повышения качества диагностики и удобства пользования, оно снабжено подвижно установленным в корпусе подпружиненным штоком и фиксатором его положения, при этом гортанное зеркало размещено на конце штока , а лампочка - на корпусе со стороны рабочей поверхности зеркала под углом. 15-30° относительно оси корпуса.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(д) А 61 В 1/26." /

p /

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3370867/28-13 (22) 29.12.81 (46) 23.09.83. Бюл. № 35 (72) Л. А. Асляев, Ю. А. Полуэктов и Т. Ю.

Полуэктова (71) Днепропетровский ордена Трудового

Красного Знамени медицинский инсФтут (53) 615.471:616.22-072.1 (088.8) (56) 1. Пальчук В. П., Преображенский Н.А.

Болезни уха,горла, носа. М., »Медицина», 1978, с. 4-5.

2. Авторское свидетельство СССР № 175169, кл. А 61 В 1/26,1964.

„„SU„„1042730 A (54) (57) УСТРОЙСТВО ДЛЯ ОСМОТРА

РОТОГЛОТКИ, содержащее цилиндрический корпус, гортанное зеркало и источник света, отличающееся тем, что с целью повышения качества диагностики и удобства пользования, оно снабжено подвижно установленным в корпусе подпружиненным штоком и фиксатором его положения, при этом гортанное зеркало размещено на конце штока, а лампочка — на корпусе со стороны рабочей поверхности зеркала под углом.

l5-30 относительно оси корпуса.

1042730

Составитель Т, Коноплянникова

Редактор Н. Данкулич Техред И. Верес Корректор А. Зимокосов

Заказ 7! 75/6 Тираж 7!3 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретейие относится к медицине, в частности к оторинолярингологии.

Известное гортанное зеркало, на которое направляют свет от лобного рефлектора (1).

Недостатком этого устройства являются необходимость периодической настройки лобного рефлектора к источнику света в зависимости от расположения исследуемого объекта в полости рта, недостаточная освещенность излучаемого объекта, запотевание гортанного зеркала, что в целом снижает точность диагностики.

Наиболее близким к изобретению по технической сущности и достигаемому положительному эффекту является устройство для осмотра ротоглотки, содержащее цилиндрический корпус, гортанное зеркало и источник света (2).

Недостатком известного устройства является то, что вследствие расположения источника света.за гортанным зеркалом последнее затеняет исследуемую область, создавая тем самым неблагоприятные условия для диагностикии.

Цель изобретения — повышение качества диагностики и удобства пользования.

Поставленная цель достигается тем, что устройство для осмотра ротоглотки, содержащее цилиндрический корпус, гортанное зеркало и источник света, снабжено подвижно установленным в корпусе подпружиненным штеком и фиксатором его положения при этом гортанное зеркало размещено на конце штока, а лампочка — на корпусе со стороны рабочей поверхности зеркала под углом 15 — 30 относительно оси корпуса.

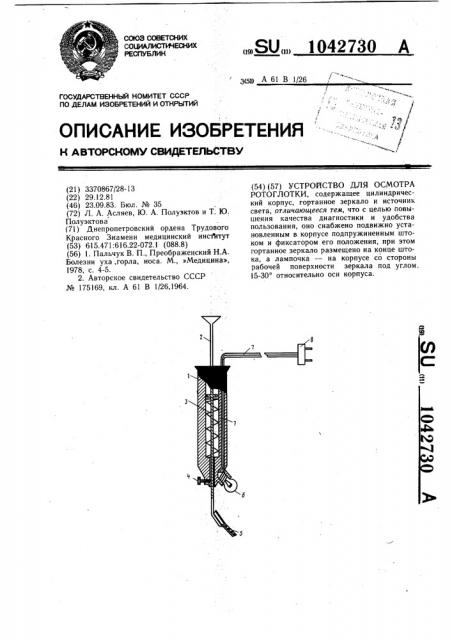

На чертеже представлено устройство общий вид.

Устройство для осмотра ротоглотки состоит из корпуса 1, в котором расположен шток 2, подпружиненный пружиной 3. Корпус 1 содержит стопорный винт 4 для фиксации штока 2. На конце штока 2 расположено вогнутое зеркало 5. Под углом 15—

30 к продольной оси в корпусе 1 со стороны рабочей поверхности зеркала 5 расположен источник 6 света, который посредством соединительных проводов 7 и разъема 8 подключается к источнику питания, (не показан). Б качестве источника 6 света может

5 !

О !

40 быть использована лампочка для карманного фонарика, а в качестве источника питания — батарейка КБС в 3,5 В, что обеспечивает безопасность работы с устройством.

Устройство работает следующим образом.

Включают источник 6 света, корпус 1 зажимают указательным и средним пальцами правой руки, а большой палец помещают на свободный конец штока 2. Устройство вводят в полость ротоглотки. Луч света от источника 6, отражаясь от вогнутого зеркала 5, освещает исследуемый участок ротоглотки, отражение которого наблюдают в вогнутом зеркале 5. Большим пальцем руки надавливают или ослабляют давление на свободный конец штока 2, при этом меняется расстояние между источником 6 света и зеркалом 5 и тем самым меняется направление пучка и освещенность исследуемого участка.

Второй вариант работы устройства состоит в следующем: выбирают необходимое расстояние между вогнутым зеркалом 5 и источником 6 света, а следовательно и соответствующую проекцию светового пучка на стенку ротоглотки, и фиксируют шток 2 стопорным винтом 4 в выбранном положении.

Причем возможность перемещения штока 2 вокруг вертикальной оси позволяет отрегулировать не только расстояние между зеркалом 5 и источником 6 света, но и угол поворота зеркала 5 относительно источника

6 света.

Выбранный интервал наклона источника

6 света относительно оси корпуса 1 устройства (15 — 30 ) обусловлен следующими причинами: такой угол наклона источника 6 света обеспечивает широкий обзор ротоглотки и не закрывает зеркало 5 при ее осмот.ре, кроме того источник 6 света нагревает зеркало 5 и тем самым предупреждает его запотевание.

Таким образом, значительное повышение эксплуатационных качеств, создание хорошей освещенности, предупреждение запотевания зеркала обеспечивают повышение точности диагностики заболевании ротоглотки, например онкологических.
