Реферат



СОЮЗ СОВЕТСНИХ

Э

РЕСПИЬЛИН

„.SU„„ зав А 61 В 17У14

Госуд ЧРСТВЕННЫЙ НОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬЗТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I.

K AB TOPCKOMY, CBNQETFJlbCTB Y -c:.,. (21 f 3422263/28-13 (22) 07.04.82 (46) 23,09.83. Бюл. 11 35 (72) Е.С. Зеленов .(71) Научно-производственное объединение "Иединструмент" (53) 615.472.3(088,8) (56) 1. Аппарат для обработки костей, мбдель 239 ТУ-64-1-1378-78, ЛПО

"Красногвардеец". (54) (57) ДИСКОВАЯ ПИЛА, содержащая круглое полотно с разведенными по. окружности зубьями, о т л и 4 а ю -" щ а я с я тем, что., с целью уменьшения травмирования кости, она снабжена роликами, а в полотне выполнены окна для размещения роликов с. возможностью свободного вращения, llpH этом диаметр роликов меньше величины развода зубьев и больше толщины полотна пилы.

1 1042743 з

Изобретение относится к медицине, скольжение полотна пилы о кост ь,;.,т

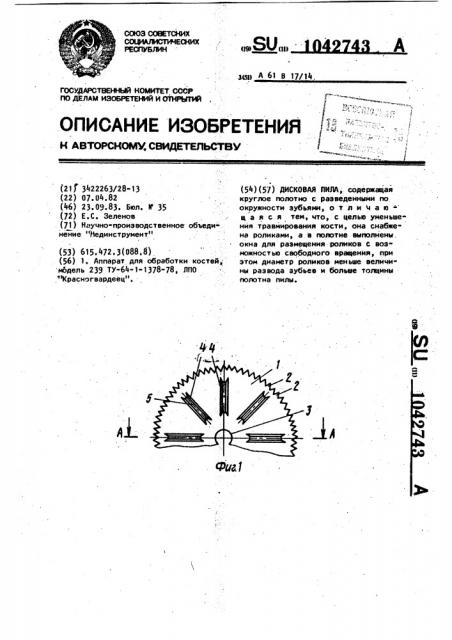

1 а именно к хирургии, к хирургическим уменьшает ее травмирование. пилам. На фиг. 1 изображена дисковая

Наиболее близким к изобретению пила вид в плане; на фиг. 2 - сечепо технической сущностй является дис- S } ние И-А на фиг. 1; на фиг. 3.- полоковая пила, содержащая круглое полот- жения пилы в момент перекоса. но с разведенными по окружности зубья- Дисковая пила имеет круглое полотР3. но 1 с зубьями 2, разведенными на расстояние В, посадочное отверстие 3, Недостатком известной пилы являет-, окна 4 с установленными в них ролися.то, что из-за неустойчивого нало- KBMH 5, вращающимися свободно на пижения,руки хирурга при операции воз" лах 6, можно заклинивание пилы, ытр наносит . Дисковая пила работает так же., как ,кости дополнительную травму. и обычная.

1$ Поскольку рука хирурга не является

Целью изобретения является умень"..жесткой опорой, то в результате смешение травмирования кости. щения оси вращения пилы последняя

Указанная цель достигается тем, . будет перекашиваться в полученном ре" что в дисковой пиле, содержащей круг- эе 7 (фиг. 3). В этом случае наружный лое полотно с разведенными по окруж- 20 край реза коснется ролика 5, кото ности зубьями, она снабжена роликами, рый от трения качения будет повораа в полотне выполнены окна для раэ- чиваться во все время прохождения ромещения роликов с воэможностью сво- лика вдоль реза. бодного вращения, при этом диаметр благодаря замене трения скольже" роликов меньше величины развода зубь-25 ния полотна о кость на трение качеев и больше толщины полотна пилы. иия кости наносится меньшая термичес.Такое выполнение устройства позво- кая травма, уменьшается возможность ляет при перекосе исключить трение, заклинивания пилы и ее поломка.

1042743

Заказ 7176/6

Тираж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель И. Колтунов

Редактор Л, Гратило Техред С.Легева Корректор 6. Макаренко
