Магнитная плита

Магнитная плита

Иллюстрации

Показать все

Реферат



МАГНИТНАЯ ПЛИТА, содержащая коробчатый корпус, образующий с установленным на нем неподвижным блоком постоянных магнитов полость, в которой размещен подвижный блок постоянных магнитов и пневматическую систему переключения , отличающаяся тем, что, с целью уменьшения усилия переключения и габаритов - плиты, полость соединена каналами с пневматической системой переключения, в ней размещен поршень, образованный двумя уплотнительными элементами, между которыми с возможностью перемещения в направлении , перпендикулярном направлению переключения, размещен подвижный блок.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3ш В 23 Q 3/15

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 13 31

22

1б 17 5 1

17 1Ф 21 л фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3389223/25-08 (22) 08.02.82 (46) 23.09.83. Бюл. № 35 (72) А. Д. Становов (71) Государственный проектно-технологический институт деревообрабатывающего станкостроения (53) 621.9.229.323 (088.8) (56) 1. Койстантинов О. Я. Магнитная тех-. нологическая оснастка. Л., «Машиностроение», 1974, с.58-59 (прототип). (54) (57) МАГНИТНАЯ ПЛИТА, содержащая коробчатый корпус, образующий с ус „„SU „„104294 тановленным на нем неподвижным блоком постоянных магнитов полость, в которой размещен подвижный блок постоянных ма гнитов и пневматическую систему переключения, отличающаяся тем, что, с целью.уменьшения усилия переключения и габаритов плиты, полость соединена каналами с пневматической системой переключения, в ней размещен поршень, образованный двумя уплотнительными элементами, между которыми с возможностью перемещения в на- правлении, перпендикулярном направлению переключения, размещен подвижный блок.

1042948

Изобретение относится к ма-шнностро, ению и может быть использовано для закрепления изделий из ферромагнитного материала при их обработке.

Известна магнитная плита, в корпусе которой смонтированы неподвижный и подвижный блоки постоянных магнитов, снабженная пневматическими цилиндрами переключения, установленными на боковой поверхности корпуса (1).

Недостатком известного решения является то, что в крупногабаритных конструкциях по причине больших усилий переключения габариты пневмоцилиндров резко возрастают, что существенно влияет на общие габариты плиты и ее массу.

Целью изобретения является уменьшение габаритов плиты и усилия переключения.

Цель достигается тем, что в магнитной плите, содержащей коробчатый корпус, образующий с установленным на нем неподвижным блоком постоянных магнитов полость, в которой размещен подвижный блок постоянных магнитов, и пневматическую систему переключения, полость соединена каналами с пневматической системой переключения, в ней размещен поршень, образованный двумя уплотнительными элементами, между которыми с возможностью перемещения в направлении, перпендикулярном направлению переключения, размещен подвижной блок.

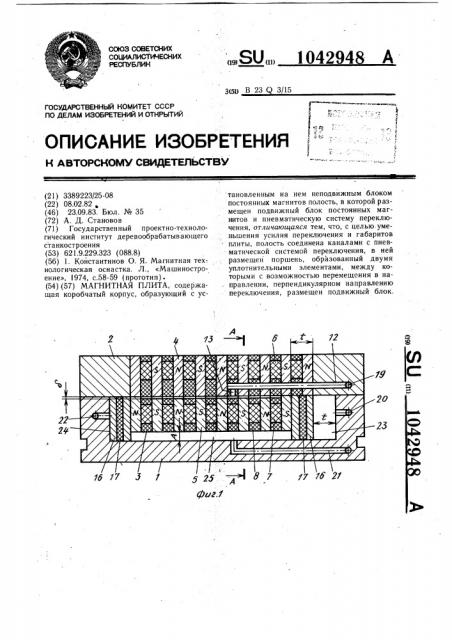

На фиг. 1 изображена магнитная плита в положении «Включено >; на фиг. 2 разрез А-А на фиг. 1 (подвижный блок оторван от неподвижного блока).

Магнитная плита содержит корпус 1 коробчатой формы, на котором размещен неподвижный блок 2 постоянных магнитов, а внутри корпуса — подвижный блок 3 постоянных магнитов. Неподвижный 2 и подвижный 3 блоки набраны из стальных магнитопроводов 4 и 5 и постоянных магнитов 6 и 7, залитых связуюшим веществом 8. Каждая пара магнитов 6 и 7 прилегает к магнитопроводам 4 и 5 одноименными полюсами — таким образом, не магнитных блоках 2 и 3 образуются полюса чередующейся полярности. Магнитопроводы неподвижного блока 2 связаны между собой обоймой 9 из немагнитного материала, например из стали Х18Н9Т, и прикреплены к корпусу при помощи винтов 10 и ипифтов 11, а для герметизации блок 2 приклеен к корпусу 1, например клеем БФ-2.

Внутри неподвижного блока 2 залита связывающим веществом 8 немагнитная трубка, образующая канал 12, связанная каналом с воздухораспределителем, в который со стороны прилегания подвижного блока 3 выполнен канал 13.

Подвижной блок 3, размещенный в корпусе l, соприкасается с боковыми стенками!

4 и 15 корпуса с минимальным зазором, например 0,05 мм, а с торца к нему свободно прилегают уплотняющие планки 16 с уплотнительными прокладками 17, служашие для герметизации. Высота подвижного блока 3 меньше высоты стенок 14 и 15 корпуса на некоторую величину Б, например

l5 мм, которая определяется из условия магнитного притяжения двух блоков, которое должно быть меньше веса подвижного блока 3 в нижнем оторванном положении последнего. 8 направлении переключения подвижный блок 3 в сборе с планками 16 и прокладками 17 выполнен меньше размера внутренней полости корпуса 1 на величину межполюсного шага, например

t =27 мм. Промежутки между магнитопроводами в блоке 3 выполнены заниженными, глубиной 8, например 1 мм, а вдоль блока выполнена полость 18, соединяющаяся с каналом 13. В корпусе 1 выполнены воздухо20 проходяшие каналы 19-22, связанные с 8позиционным воздухораспределителем (не показан).

Магнитная плита работает следующим образом.

В процессе установки деталей магнит25 ная плита выключена: Полюса подвижного блока 3 совмешены с противоположными полюсами неподвижного блока 2 — подвижный блок находится в правом крайнем положении, из рабочих полостей воздух страЗо влен

Воздух под давлением по каналам 12, 13,19,20 и 22 поступает в полости 18,23 и 24.

Планки 16 с прокладками 17 давлением воздуха прижимаются к торцовым поверхностям подвижного блока 3. Подвижный блок

3 давлением воздуха отрывается от неподвижного блока 2 и по направляющим стенкам 14 и 15 корпуса и планкам 16 перемещается в нижнее крайнее положение, в котором сила магнитного притяжения между блоками меньше веса подвижного блока.

Затем воздух стравливается из полостей 18 и 24. Блок 3 с планками 16 и прокладками 17 под давлением воздуха в полости 23 перемещается в левое крайнее положение.

45 При подаче воздуха в полости 23-25 блок

3 под давлением воздуха перемещается .вверх до соприкосновения с блоком 2 магнитная плита включается. Воздух стравливается из всех полостей — производится обработка закрепленных деталей.

50 Воздух поступает в полости 18,23 и 24.

Блок 3 перемещается в нижнее крайнее положение.

Воздух стравливается из полостей 18 и

23. Под давлением воздуха в полости 24 блок 3 перемещается в правое крайнее поло55 жение, Воздух поступает в полости 23-25. Блок

3 перемещается вверх до соприкосновения

1042948

> 7 20

Ф/l8-2

Составитель М. Климовская

Редактор В. Иванова Техред И. Вер ес Ко ектор А. Ильин рр

Заказ 7223/17 Тираж 760 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытии

1 1 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 с блоком 2 — магнитная плита выключается и воздух стравливается из всех полос тей.

Предложенная магнитная плита позволяет создать компактную конструкцию практически любых габаритов.
