1. УСТАНОВКА ДЛЯ СОРТИРОВКИ ПЛАНОК И НАБОРА ЛИЦЕВОГО ПОКРЫТИЯ ПАРКЕТНЫХ ИЗДЕЛИЙ, включающая каркас, магазин для подачи планок,- транспортеры и привод, отличающаяся тем, что, с целью повышения производительности путем сокращения цикла сортировки, установка снабжена столом предварительной сортировки планок, Bepxj ним и нижним транспортерами основной сортировки планок по качеству древесины и качеству механической обработки, которые расположены на разном уровне друг относительно друга, и транспортером передачи бракованных планок к месту вторичной обработки. 2. Установка по п. 1, отличающаяся тем, что верхний транспортер основной сортировки планок выполнен с имеющим захваты и площадки цепным тяговым органом, а тяговый орган нижнего транспортера выполнен клиноременным.

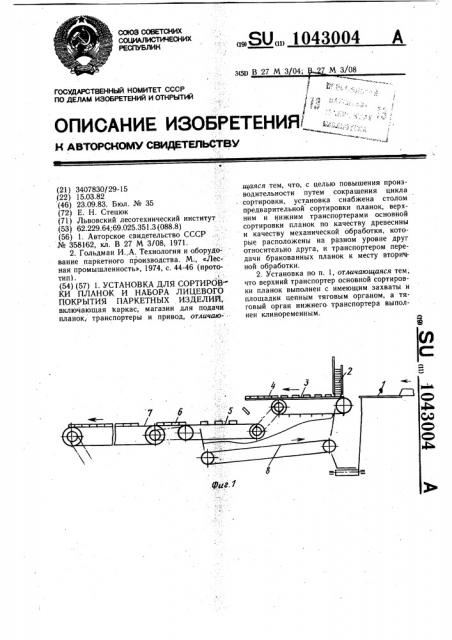

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зш В 27 М 3/04; 7 М 3/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ1;.;.—, H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CO

4:ь (О

CO

CO

4ь (21) 3407830/29-15 (22) 15.03.82 (46) 23.09.83. Бюл. № 35 (72) Е. Н. Стецюк (71) Львовский лесотехнический институт(53) 62.229.64,:69.025.351.3(088.8) (56) 1. Авторское свидетельство СССР № 358162, кл. В 27 М 3/08, 1971.

2. Гольдман И.,А. Технология и оборудование паркетного производства. М;, «Лес-. ная промышленность», 1974, с. 44-46 (прототип) .

l (54) (57) 1. УСТАНОВКА ДЛЯ СОРТИРОВ

КИ ПЛАНОК И НАБОРА ЛИЦЕВОГО

ПОКРЫТИЯ ПАРКЕТНЫХ ИЗДЕЛИЙ, включающая каркас, магазин для подачи планок; транспортеры и привод, отличаю- "

„„SU„„1043004 А щаяся тем, что, с целью повышения производительности путем сокращения цикла . сортировки, установка снабжена столом предварительной сортировки планок, верхним и нижним транспортерами основной сортировки планок по качеству древесины и качеству механической обработки, которые расположены на разном уровне друг относительно друга, и транспортером передачи бракованных планок к месту вторичной обработки.

2. Установка по п. 1, отличающаяся тем; что верхний транспортер основной сортировки планок выполнен с имеющим захваты и площадки цепным тяговым органом, а тяговый орган нижнего транспортера выполнен клиноременным.

1043004

Изобретение относится к деревообрабатывающей промышленности, в частности к установкам для паркетных изделий.

Известно устройство для сортировки планок непосредственно после их вывода из многопильного станка, включающее основание, магазин для планок, привод (1).

Известна также установка для сортировки планок паркетных изделий, включающая каркас, магазин для подачи планок, транспортер, привод (2).

Недостатками известных устройств являются их громоздкость (выходящие из многопильного станка планки могут быть разрушены из-за пороков или трещин, они нарушают работу любого механизма и должны быть удалены вручную), а также низкая производительность из-за длительного цикла сортировки планок.

Цель изобретения — повышение производительности путем сокращения цикла сортировки.

Цель достигается тем, что установка снабжена столом предварительной сортировки планок, верхймм и нижним транспортерами основной сортировки планок по качеству древесины и качеству механической обработки, которые расположены на разном уровне друг относительно друга, и транспортером передачи бракованных планок к месту вторичной обработки, а также тем, что верхний транспортер основной сортировки планок выполнен с имеющим захваты и площадки цепным тяговым органом, а тяговый орган нижнего транспортера выполнен клннорсменным. !!а фиг. 1 показана установка, вид сбоку, на фиг. 2 — то же, план; на фиг. 3 — разр<.:, Л-А на фиг. 2; на фиг. 4 — вид площадок, план; на фиг. 5 — разрез Б-Б на

Фиг. 4.

В установке на металлических каркасах смонтированы стол 1 для предварительной сортировки, а -азин 2, цепной транспортер 3 с захватами, площадка 4, транспортер 5 из клиновых ремней, площадка 6, ленточный транспортер 7 для перемещения набора лицевого покрытия, ленточный транспортер 8 для удаления бракованных планок, ленточный транспортер 9 для передачи бракованных планок в переработку.

Установка рабс»тает следующим образом.

Поступающий на стол 1 пакет планок берется сортировщиком, осматривается, годные планки подаются в магазин 2, а полностью негодные отбрасываются в ящики

10 дровяных отходов или в дробилку.

Из магазина планки выдаются поштучно, с интервалами, цепным транспортером с захватами 3 и проходят мимо сортйровщика, который сбрасывает на ленточный транспортер 8 планки, требующие исправления — переработки. Остальные планки накапливаются на площадке 4 для проверки правильности их геометрическкой формы и выявления разнотолщинности. Затем планки, падая на транспортер 5, переворачиваются на другую сторону и проходят с интервалами. перед copTHpoBIHKQM, который сбрасывает на транспортер 8 планки, требующие удаления пороков или дефектов.

Остальные планки, как и на предыдущей сортировке, накапливаются на площадке

6 для окончательной проверки правильности их формы и затем поступают на ленточный транспортер 7 в виде непрерывной ленты поперечного набора лицевого покрытия.

Планки на транспортерах 8 и 9 пройдут дополнительную операцию-удаление

30 порока и будут использованы в основном производстве.

Установка входит в состав полуавтоматической линии изготовления лицевого покрытия.

Предлагаемая установка занимает в десятки раз меньшую площадь, выполняет весь комплекс предусмотренных технологией операций, что повышает производительность и стоит ориентировочно в десятки раз дешевле.

1043001

А-A б-b
