Устройство для разгрузки пролетного строения крана мостового типа

Устройство для разгрузки пролетного строения крана мостового типа

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ ПРОЛЕТНОГО СТРОЕНИЯ КРАНА МОСТОВОГО ТИПА, содержащее огибаемые затяжным канатом стойки с блоками на концах, смонтированные на нижнем поясе пролетного строения, отличающееся тем, что, с целью повышения надежности в работе, оно снабжено направляющими блоками, каждый из которых смонтирован на нижнем поясе пролетного строения с наружной стороны стоек, состоящих каждая из двух звеньев , одно из которых шарнирно закреплено одним концом на упомянутом поясе, а другим - шарнирно связано со вторым звеном, снабженным на свободном конце роликом, взаимодействующим с нижним поясом пролетного строения, при этом концы затяжного каната, огибающие направляющие блоки, закреплены на вторых звеньях. iftifi / //ifff

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д(5п В 66 С 17/00

1 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ (.

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оР

1А.)

CO

Фиг.!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3439689/29-11 (22) 18.05.82 (46) 23.09.83. Бюл. № 35 (72) А. Г. Чуриков, П. Д. Алексиади и В. Н. Плотников (71) Государственный республиканский монтажный трест «Казхиммонтаж» (53) 621.874 (088.8) (56) 1. Авторское свидетельство СССР № 511277, кл. В 66 С 19/00, 03.07.74 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ РАЗГРУЗКИ

ПРОЛЕТНОГО СТРОЕНИЯ КРАНА МОСТОВОГО ТИПА, содержащее огибаемые затяжным канатом стойки с блоками на

ÄÄSUÄÄ 1043100 A концах, смонтированные на нижнем поясе пролетного строения, отличающееся тем, что, с целью повышения надежности в работе, оно снабжено направляющими блоками, каждый из которых смонтирован на нижнем поясе пролетного строения с наружной стороны стоек, состоящих каждая из двух звеньев, одно из которых шарнирно закреплено одним концом на упомянутом поясе, а другим — шарнирно связано со вторым звеном, снабженным на свободном конце роликом, взаимодействующим с нижним поясом пролетного строения, при этом концы затяжного каната, огибающие направляющие блоки. закреплены на вторых звеньях.

1043100

I положение

Составитель В. Преображенская

Техред И. Верес Корректор А Знмокосов

Тираж 861 Подлнсное

ВНИИПИ Государственного комнтета СССР по делам изобретений н открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор В. Данко

Заказ 7251 24

Изобретение относится к подъемно-тр а нспортному машиностроению и может быть использовано в строительных конструкциях и в мостостроении.

Известно, устройство для разгрузки пролетного строения крана мостового типа, содержащее огибаемые затяжным канатом стойки с блоками на концах, смонтированные на нижнем поясе пролетного строения (1) .

Недостатком этого устройства является

Сложность конструкции за счет наличия полиспаста, барабанов; редуктора, значительно снижающая надежность его работы.

Целью изобретения является повышение надежности работы устройства.

Цель достигается тем, что устройство для разгрузки пролетного строения крана мостового типа, содержащее огибаемые затяжным канатом стойки с блоками на концах, смонтированные на нижнем поясе пролетного строения, снабжено направляющими блоками, каждый из которых смонтиров а н на нижнем поясе пролетного строения с наружной стороны стоек, состоящих каждая из двух звеньев, одно из которых шарнирно закреплено одним концом на упомянутом поясе, а другим — шарнирно связано со вторым звеном, снабженным на свободном конце роликом, взаимодействующим с нижним поясом пролетного строения, при этом концы затяжного каната, огибающие направляющие блоки, закреплены на вторых звеньях.

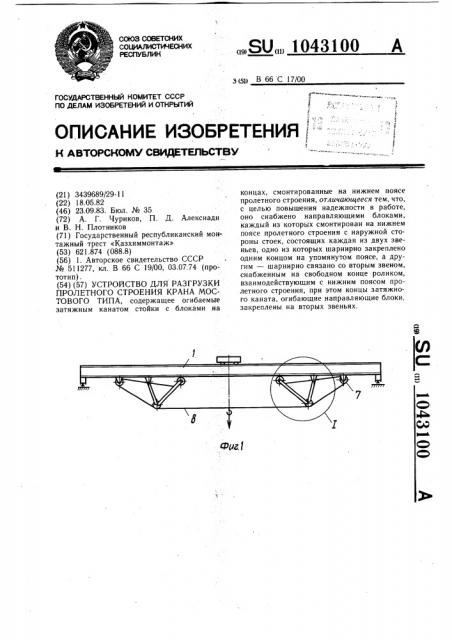

На фиг. 1 изображено устройство, об5 щий вид; на фиг. 2 — узел 1 на фиг. 1.

На нижнем поясе пролетного строения 1 смонтированы стойки, состоящие из звеньев

2 и 3 с блоками 4 и 5 на концах. Одним концом стойки закрепленьг на нижнем поясе пролетного строения 1 посредством шарнира 6. Блоки 7, закрепленные на нижнем поясе пролетного строения 1, огибаются затяжным канатом 8, концы которого закреплены на звеньях 2.

Кран работает следующим образом.

С помощью натяжного устроиств а 9 производят натяжение затяжного каната 8 до,оптимальной величины.

При подъеме груза пролетное строение 1 воспринимает нагрузку и, прогибаясь в пре20 делах упругих деформаций, начинает действовать на ролик 5, который, отжимаясь нижним поясом пролетного строения через звенья 2 и 3 и ролик 4, производит допол-, нительное натяжение каната 8, что в итоге приводит к повышению грузоподъемности крана.

Изобретение позволяет увеличить надежность и упростить конструкцию устройства для разгрузки за счет исключения дополнительных механизмов.
