Реферат



УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ВОРСОВОГО НЕТКАНОГО МАТЕРИАЛА по авт. св. № 988927, от л и ч а ющ е е с я тем, что, с целью повыщения качества, бесконечный тяговый орган ворсоформирующего элемента обхватывает в виде спиральной петли транспортирующее средство для ос ,новы. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

>(51) D 04 H 11/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙ (61 ) 988927 (21 ) 2854770/28-12 (22) 18.12.79 (46) 23.09.83 . Бюл. Р 35 (72) С.H.Березко, К.В.Гаровников, Г.П.Грищенков, К.П.Гулевич и О.Г.Цьп лаков (71) Ленинградский ордена Красного

Знамени механический институт (53) 677.6.НМ (088.8) (56) 1. Авторское свидетельство СССР Р 988927, кл. D 04 Н 11 04, 1978.

H„au„„ Д (54 ) (57 ) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ВОРСОВОГО НВТКАНО10 MATI,"PHAJIA по авт. св. Р 988927, о т л и ч а ющ е е с я тем, что, с целью повыщения качества, бесконечный тяговый орган ворсоформирующего элемента обхватывает в виде спиральной петли транспортирующее средство для ос.новы.

1043204

Фиа2

Изобретение относится к .химической технологии и может б>>ть использовано для производства ворсовых нетканых иэделий для изготовления оболочек, лент, рукавов и других изделий с ворсоной поверхностью из искусственного волокна.

По основному,авт, св. Р 988927 известно устройство содержащее ворсоформирующий элемент н виде двухьярусного транспортера, бесконечный тяговый орган которого предстанляет собой нить, обмотчик и транспортирую. щее средство для основы (1) .

Однако известное устройство не может обеспечить надежное скрепление наматынаемого ворсового материала с основой ввиду того,что отдельные витки ворсоной ленты до момента их полного эакрецления в клеевом подслое имеют возможность перемещения как вдоль клеевого слоя, так и вертикально, что приводит к нарушению стабильной ворсовой структуры, или, н худшем случае, к незакреплению отдельных витков в клеевом подслое.

Целью изобретения является повышение качества сОединения ворса с основой.

Указанная цель достигается тем, что н устройстне для изготовления ворсового нетканого материала, содержащем ворсоформирующий элемент в виде двухьярусного транспортера, бесконечный тяговый орган которого представляет собой нить, обмотчик и транспортирующее средство для основы, бесконечный тяговый орган ворсоформирующего элемента обхватынает н виде спиральной петли транспортирующее средство для основы.

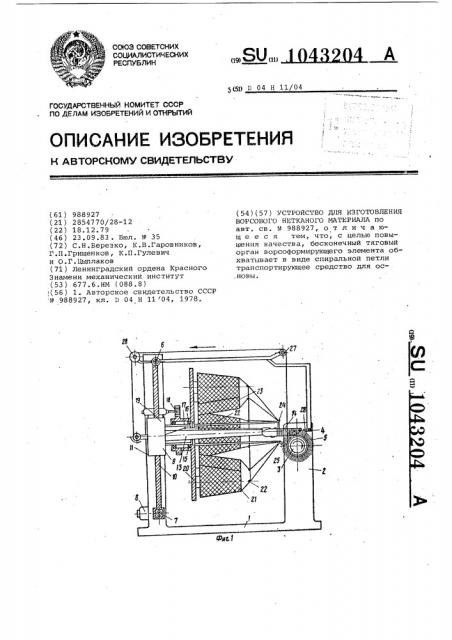

На фМ . 1 изображено устройство для получения ворсового нетканого материала, общий вид; на фиг. 2 траектория движения бесконечного тягового органа норсоформирующего элемента.

Устройство содержит станину 1, в правой части которой находится корпус 2, в котором размещен электродвигатель для вращения оправки 3 с нанесенной на нее основой 4 и клеевым подслоем 5. К левой части стани ны 1 крепится направляющая 6 и ходовой винт 7, который приводится в движение посредством электродвигателя 8 через червячную передачу. По направляющей 6 движется каретка 9 на выносах 10. К каретке крепится ролик 11, по которому прохсдит тяговой орган нить 12. С кареткой жестко скреплена

5 штанга 13, на конце которой находится ворсоформирующий узел 14, а также втулка 15, к которой через подшипниковый узел 16 крепится зубчатое колесо 17, которое через зубчатое 0 колесо 18 связано с электродвигателем 19. К зубчатому колесу 17 жестко крепится диск 20, на котором находится катушка 21 с ворообразующей нитью. Для сбора нитей в два парал 5 лельных пучка служит сепаратор 22 и стойка 23, на конце которых находятся разделительные гребенки

24 и 25. Для обеспечивания работоспособности бесконечного тягового органа и спиральной петли установлены ролики 26 и 27. Для разрезания кольцеобраэного ворса служит нож 28.

Устройство работает следующим образом.

Бесконечный тяговый орган — нить

12 проходит через ролики 26, 27 и

11, через ворсоформирующий элемент

14 и охватывает оправку 3 спиральной петлей. Два пучка ворсообраЗО зующих нитей, проходящих через. гребенки 24 и 25, закрепляются на ворсоформирующем элементе 14. Электродвигатель 19 через зубчатую пару 17, 18 приводит в движение обмотчик .—

35 диск 20. Пучки ворсообразующих нитей наматываются на ворсоформирующий элемент 14. Образующиеся нитки тяговый. орган 12 перемещает в направлении оправки 3. При сходе вит4О ков на оправку с нанесенной на нее основой 4 и клеевым подслоем 5 витки принимаются к основе спиральной петлей и разрезаются ножом 28. После нанесения ворса на основу, скреп45 ления его с ононой и разрезания ножом нить, образующая спиральную петлю, возвращается в исходное положение и цикл повторяется.

Изобретение позволяет повысить

50 качество изготовления ворсовых нетканых материалов, т.е. повысить надежность скрепления ворса с основой, а также сделать структуру ворса более плотной и однородной.
