Сборная плотина
Иллюстрации
Реферат
СБОРНАЯ ПЛОТИНА, состоящая из блоков, отличающаяся тем, что, с целью повышения технологичности возведения плотииы и снижения объема монолитного бетона, блоки выполнены ромбовидной формы с усеченными вершинами, при этом в зоне горизонтальных и близких, к ним участков граней и гребня, на участке контакта плотины с основанием и под галереями в теле плотины установлены имеюш.ие усеченные вершины блоки треугольной фермы .
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК у Е 02 В 7/10; Е 02 В 7/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPGHOMY СВИДЕТЕЛЬСТВУ (21) 3399770/29-15 (22) 25.02.82 (46) 23.09.83. Бюл. № 35 (72) И. А.- Г. Сулейманов
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (71) Дагестанский политехнический инсти-. тут (53) 627.821.9 (088.8) (56) 1. Авторское свидетельство СССР № 220852, кл. Е 02 В 7/08, 1964.
2. Гришин М. М. Гидротехнические сооружения. М., 1962, рис. 11-15, с. 287.
ÄÄSUÄÄ 1043244 А (54) (57) СБОРНАЯ ПЛОТИНА, состоящая из блоков, отличающаяся тем, что, с целью повышения технологичности возведения плотины и снижения объема монолитного бетона, блоки выполнены ромбовидной формы с усеченными вершинами, при этом в зоне горизонтальных и близких, к ним участков граней и гребня, на участке контакта плотины с основанием и под галереями в теле плотины установлены имеющие усеченные вершины блоки треугольной формы.
1043244
Изобретение относится к гидротехническому строительству и может быть использовано при возведении бетонных плотин и других подпорных сооружений.
Известна бетонная плотина, включающая уложенные нормально к низовой и верховой граням плотины блоки многоугольной формы и сопрягаюшее ядро из монолитного бетона (1) .
Недостатком указанной конструкции плотины является сложность конфигурации бетонных блоков, наличие в теле плотины монолитных участков сложной формы, необходимость опалубочных работ для этих участков и низкие темпы строительства при воз веде ни и пл оти н ы.
Наиболее близкой к изобретению является сборная плотина, состоящая из блоков. Причем для возведения плотины используются два типа блоков: прямоугольные параллелепипеды со скосами на двух противоположных гранях и без них (2).
Недостатком такой конструкции является трудоемкость работ, связанная с необходимостью тщательной подгонки блоков друг к другу и применение сравнительно большого количества монолитного бетона для обеспечения устойчивости блоков в области граней плотины.
Целью изобретения является повышение технологичности возведения плотины и снижения объема монолитного бетона.
Указанная цель достигается тем, что блоки выполнены ромбовидной формы с усеченными вершинами, при этом в зоне горизонтальных и близких к ним участков граней и гребня, на участке контакта плотины с основанием и под галереями в теле плотины установлены имеющие усеченные вершины блоки треугольной формы.

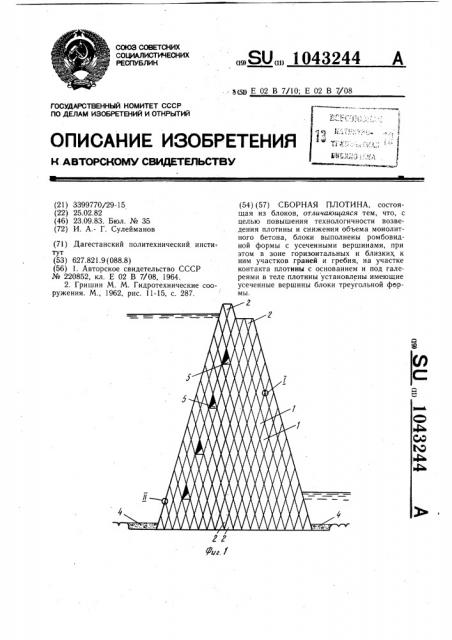

На фиг. 1 изображен поперечный профиль сборной плотины; на фиг. 2 — плотина в процессе возведения; на фиг. 3 и 4— поперечные профили блоков соответственно ромбовидной и треугольной формы; на фиг. 5 — узел I на фиг. 1; на фиг. 6 — узел
11 на фиг. 1.
Тело плотины состоит из блоков ромбовидной формы 1 и вспомогательных блоков треугольной формы 2, которые укладываются на основание 3 и укрепляются со стороны верхнего и нижнего бьефов бетонными пробками 4. Блоки треугольной формы необходимы также при устройстве гребня пло тины и треугольных галерей 5.
Для удобства сборки плотины монтажные петли 6 делают на одной из острых вершин ромбовидного блока и на вершине и основании блока треугольной формы (последние не показаны).
Все вершины поперечного профиля ромбовидного блока делают усеченными. В результате такого решения, между вершинами уложенных блоков создается пустая полость 7 (узел I), которая выполняет роль дренажа и необходима по технологическим соображениям (вмещает в себя монтажные петли). Кроме того, полочки 8 и 9 усеченных вершин ромба улучшают напряженное состояние вершин бетонных блоков.
10 По длине плотины блоки укладываются с перевязкой швов, что предотвращает сквозные ходы фильтрации.
Выполнение блоков ромбовидной и треугольной формы позволяет: во-первых, упростить процесс изготовления самих блоков, во-вторых, упрощает процесс производства работ в целом. На фиг. 2 показан процесс возведения плотины.
Вначале подготавливают основание плотины, затем на это основание укладывают о треугольные блоки, которые закрепляют с боков бетонными пробками, чтобы они не смещались в горизонтальном направлении, Дальнейший процесс производства работ упрощается за счет того, что ромбовидные блоки 1 достаточно вкладывать меж25 ду гребнями ранее уложенных блоков и прижимать только к одной торцовой стороне.
К боковым граням блок плотно прилегает под действием собственного веса, что достигается клиновидностью его формы.
Меняя величину острого угла тромба (фиг. 3) можно получать профиль плотины с различным заложением откосов. Значение угла А зависит от типа плотины, ее вы соты, прочности бетона и т.п. Вершины ромбовидных треугольных блоков делаются усеченными еще и потому, чтобы при транспортировке, монтаже и случайных ударах наиболее слабые места блока не скалывались. При попадании случайных предметов (камней, бетонных осколков) в межблочное пространство, они скатываются в пустую
4О полость 7 и не мешают сборке.
Кроме того, такое конструктивное выполнение формы блока позволяет не только изготовлять их заводским способом и строить плотину быстро, но и легко укладывать в различные места плотины именно те блоки, 45 которые там необходимы (по прочности, по водонепроницаемости, по морозостойкости) .
Такое зонирование марок бетона блоков позволит рационально расходовать затраты цемента на плотину в целом.
При необходимости плотина может быть снабжена противофильтрационным экраном, а также устройствами, обеспечивающими предварительное напряжение требуемых зон или всей плотины в целом путем выполнения в блоках сквозных отверстий и закладки в них напрягающих устройств.
1043244
Редактор А. Шандор
Заказ 7290 31
Составитель В. Волков
Техред И. Верес Корректор А. Повх
Тираж 6?3 Подписное
ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий
1! 3035, Москва, ж — 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
