СОЮЗ СО8ЕТСКИХ
° СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (19) (11) ЗА)) E 04 6 21/14 // E 04 8 1/35
ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ
/ (61) 853064 (21,) 2782246/29-33 (22) 25.06.79 (46) 23.09.83. Бюл. N 35 шения материалоемкости здания, уве личения производительности труда при его возведении и повышения качества, элементы наружных стен изготавливают высотой на этаж, а их шарнирные соединения располагают на уровнях перекрытий нечетных этажей, при .этом подъем развертки здания производят циклично по два этажа за каждый цикл путем подвешивания перекрытий нечетных этажей к перекрытиям четных этажей с помощью гибких тяг длиной, равной высоте этажа. (72) И. П. Кос кин (53) 69.057.2(088.8) (56) 1. Авторское свидетельство СССР » 853064, кл. E 04 G 21/14, 07.05.79. (54) (57) СПОСОБ 8038ЕДЕНИЯ ЗДАНИЯ по авт.св. М 853064, о т л и ч а ю- щ. и и с я тем, что, с целью умень -
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
104328
45
Изобретение относится к строительству, а именно к возведению зданий методом подъема этажей.
По основному авт.св. У 853064 известен способ возведения здания, 5 включающий устройство фундамента, ос- нования под полы первого этажа, изготовление на нем пакета плит перекрытий, наружных и внутренних стен, образующих развертки всех этажей, 10 шарнирное соединение наружных стен с вышележащими и нижележащими перекрытиями (или с фундаментом наружных стен первого этажа), шарнирное соединение внутренних стен каждого этажа 15 с вышележащими перекрытиями, герметизацию стыков между наружными стенами и перекрытиями (или с фундаментом ) и последующий поэтажный, начиная с верхнего этажа, подъем зда- 2р ния путем нагнетания воздуха в полости между перекрытиями и наружными стенами. Каждую наружную стену каждого этажа изготавливают из двух горизонтальных панелей одинаковой высоты, равной половине высоты этажа, панели между собой соединяют шарнирно и стыки между панелями герметизируют (1) .
° Ф
Однако способ применим для зданий ! без оконных проемов или с оконными проемами, раСположенными в верхних.или нижних половинах стен этажей. Кроме того, горизонтальные швы по серединам стен этажей ухудшают архитектурные и конструктивные качества здания, увеличивают его материалоемкость, снижают производительность труда при возведении.
Целью изобретения является умень- 4 шение материалоемкости здания, увеличение производительности труда при его возведении и повышение качества здания.
Эта .цель достигается тем, что согласно способу элементы наружных стен изготавливают высотой на этаж, а их шарнирные соединения располагают на уровнях перекрытий нечетных этажей, при этом подъем развертки здания ния50 производят циклично по два этажа за каждый цикл путем подвешивания перекрытий нечетных этажей к перекры. тиям четных этажей с помощью гибких тяг длиной, равной высоте этажа. 55

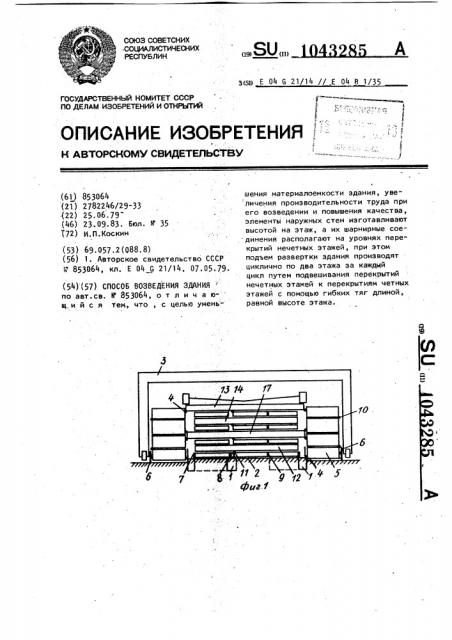

На фиг.1 изображено изготовление всех элементов здания на нулевой отметке (первый этап на фиг.25 2 подъем двух верхних этажей„ на фиг.3 подняты два верхних та; а, начат подъем двух нижележащих; на фиг.4 подняты все этажи (условно показаны первые два этажа).
Возведение здания осуществляют в следующей последовательности.
После отрывки траншей под фундаменты 1 наружных и внутренних стен производят бетонирование фундаментов и оснований 2 под полы первого эта-. жа, уплотняя уложенный бетон и заглаживая его поверхность с помощью механизма 3. При этом в фундаменты
1 наружных стен по периметру здания закладывают анкера для крепления шарниров 4, соединяющих элементы 5 наружных стен первого этажа с фундаментами 1. Далее на затвердевшее основание устанавливают бортоснастки
6-9 для бетонирования наружных и внутренних стен первого этажа,арматуру наружных и внутренних стен и производят их бетонирование, закладывая анкера шарниров 10 и 11, соединяющих соответственно элементы 5 наружных стен первого и второго этажей и внутренние стены с перекрытием первого этажа. После набора бетоном необходимой прочности бортоснастки 8 и 9 извлекают, перскрывая образовавшиеся зазоры инвентарными щитами, например из тонколистной стали, а 6 и 7 поднимают и закрепляют для бетонирования перекрытия 12 первого этажа и элементов 5 наружых стен второго этажа.
После армирования и бетонирования перекрытия первого этажа и стен второго этажа все дальнейшие операции вплоть до бетонирования перекрытия 13 самого верхнего этажа повторяют аналогично предыдущим.
Подъем плит перекрытий 12 и 14 нечетных этажей осуществляют с помощью гибких тяг 15 и 16 длиной, равной высоте этажа, прикрепленных
k перекрытиям 17 и 13 четных этажей. При этом тяги 15, прикрепленные к стеновым элементам 5 четных этажей несколько выше шарниров 10, соединяющих стеновые элементы между собой, и к перекрытиям четных этажей и переброшенные через блоки 18, прикрепленные к.перекрытиям нечетных этажей, одновременно служат для принудительной установки наружных стеновых панелей поворачивающихся вокруг шарниров 4 в вертикальное положение.
3 l 643285
Экономическая эффективность пред; . мого здания, улучшить его конлагаемого способа состоит в том, что структивные характеристики, уменьон позволяет сократить количество шить трудоемкость возведения и горизонтальных швов между панелями позволяет располагать оконные пронаружных стен вдвое и следовательно,- 5 емы на любых отметках в пределах улучшить архитектурный облик возводи. этажей.
f7
Фиг. Я
