Реферат



ЭЛЕКТРОДИНАМИЧЕСКИЙ KOA/fc ПРЕССОР ДВОЙНОГО ДЕЙСТВИЯ, содержащий рабочую камеру с всасывающим и нагнетательным патрубками, установленный в камере с образованием полостей сжатия подвижный рабочий орган, выполненный из высокоэлектропроводного материала , и привод, состоящий из охватывающих камеру ферромагнитных кольцевых сердечников и катушек возбуждения, подключенных к источнику переменного тока, отличающийся тем, что, с целью повышения производительности , камера и рабочий орган выполнены тороидальными, причем рабочий орган установлен в камере с возможностью перемещения в поперечном направлении . (Л 4 00 оо N со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЭОБРЕТЕНИ

К ASTOPGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3410813/25-06 (22) 22.03.82 (46) 23.09.83. Бюл. № 35 (72) А. И. Симхес и Л. А. Чередниченко (71) Калининградский технический институт рыбной промышленности и хозяйства (53) 621.512 (088.8) (56) 1. Патент США № 3502026, кл. F 04 В, 49/ 00, опублик. 1970.

2. Патент Франции № 2086970,,кл. F 04 В 17/00, опублик. 1972. (54) (57) ЭЛЕКТРОДИНАМИЧЕСКИЛ KOM

ПРЕССОР ДВОЛНОГО ДЕЛСТВИЯ, содержащий рабочую камеру с всасывающим

„„SU„„1043349 А ддР,F 04 В 35/04; F 04 В !7/04 и нагнетательным патрубками, установленный в камере с образованием полостей сжатия подвижный рабочий орган, выполненный из высокоэлектропроводного материала, и привод, состоящий из охватывающих камеру ферромагнитных кольцевых сердечников и катушек возбуждения, подключенных к источнику переменного тока, отличо; ющийся тем, что, с целью повышения производительности, камера и рабочий орган выполнены тороидальными, причем рабочий орган установлен в камере с возможностью перемещения в поперечном направлении.

1043349

Составитель В.Федоров

Техред И. Верес Корректор В. Бутяга

Тираж 665 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор С. Саенко

Заказ 7304 37

Ф

Изобретение относится к компрессоростроению и касается электродинамических компрессоров двойного действия.

Известен электромагнитный компрессор, содержащий рабочую камеру с установленным в ней рабочим органоыиэлектромагнитнь|й привод, выполненный в виде охватывающих камеру электромагнитных катушек (1).

Однако данный электромагнитный компрессор имеет сложную конструкцию.

Наиболее близким по технической сущности и достигаемому результату к изобретению является электродинамический компрессор двойного действия, содержащий рабочую камеру с всасывающим и нагнетательным патрубками, установленный в камере с образованием полостей сжатия подвижный рабочий орган, выполненный из высокоэлектропроводного материала, и привод, состоящий из охватывающих камеру ферромагнитных кольцевых катушек возбуждения, .подключенных к источнику переменного тока (2).

Недостаток известного электродинамического компрессора — малая производительность.

Цель изобретения — повышение производительности.

Указанная цель достигается тем, что в электродинамическом компрессоре двойного действия, содержащем рабочую камеру с всасывающим и нагнетательным патрубками, установленный в камере с образованием полостей сжатия подвижный рабочий орган, выполненный из высокоэлектропроводного материала, и привод, состоящий из охватывающих камеру ферромагнитных кольцевых сердечников и катушек возбуждения, подключенных к источнику переменного тока, камера и рабочий орган выполнены тороидальными, причем рабочий- орган установлен в камере с возможностью перемещения в поперечном направлении.

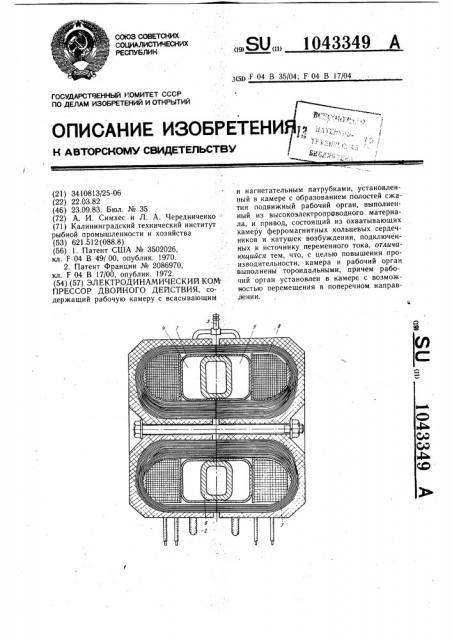

На чертеже схематично изображен предлагаемый компрессор, поперечный разрез.

Электростатический компрессор двойного действия содержит рабочую камеру 1 с всасывающим 2 и нагнетательным 3 патрубками, установленный в камере 1 с образованием полостей 4 и 5 сжатия подвижный рабочий орган 6, выполненный из высоко1ð электропроводного материала, и привод, состоящий из охватывающих камеру 1 ферромагнитных кольцевых сердечников 7 и катушек 8 возбуждения, подключенных к источнику переменного тока. При этом камера

1 и рабочий орган 6 выполнены тороидальными, причем последний установлен в камере 1 с возможностью перемещения в поперечном направлении. Рабочая камера 1 может быть выполнена из эластичного материала, например резины. электростатический компрессор двойного действия работает следующим образом.

После периодического подключения катушек 8 возбуждения к источнику переменного тока в последних поочередно возникает электрический ток. Под действием тока в

25 сердечниках 7 создается магнитный поток, который при взаимодействии с рабочим органом 6 осуществляет его колебательное движение в рабочей камере 1. При этом в полостях 4 и 5 сжатия обеспечивается попеременно всасывание и последующее нагнетание газа потребителю.

Подбором периода переключения и длительности импульса включения катушек 8 возбуждения можно достигнуть режима механического резонанса рабочего органа 6, что обеспечит высокопроизводительный режим работы компрессора.

Таким образом, применение изобретения позволяет повысить производительность компрессора.
