¹ 1(A340

Класс 2ip, 13„, СССР

;4Ф""Ъ

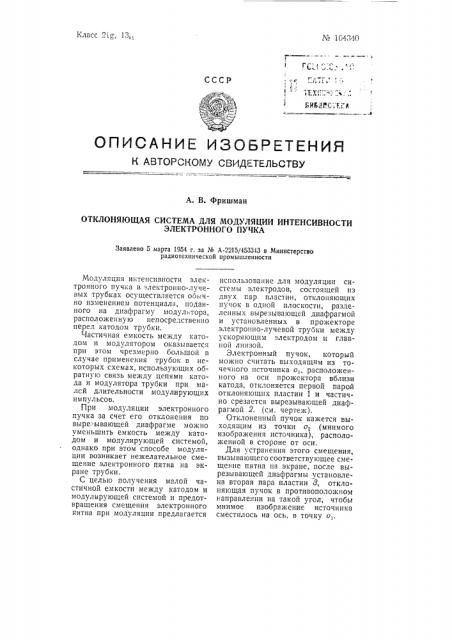

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. В. Фришман

ОТКЛОНЯЮЩАЯ СИСТЕМА ДЛЯ МОДУЛЯЦИИ ИНТЕНСИВНОСТИ

ЭЛЕКТРОННОГО ПУЧКА

Заявлено 5 марта 1954 г. за № А-2215/453343 в Министерство радиотехнической промышленности

Модуляция интенсивности электронного пучка в электронно-лучевых трубках осуществляется ооычно изменением потенциала, поданного на диафрагму модул»тора, расположенную непосредственно перед катодом трубки.

Частичная емкость между катодом и модулятором оказывается при этом черезмерно большой в случае применения трубок в некоторых схемах, использующих обратную связь между цепями катода и модулятора трубки при малой длительности модулирующих импульсов.

При модуляции электронного пучка за счет его отклонения по выре: ывающей диафрагме можно уменьшить емкость между катодом и модул ирующей системой, однако при этом способе модуляции возникает нежелательное смещение электронного пятна на экране трубки.

С целью получения малой частичной емкости между катодом и модулирующей системой и предотвращения смещения электронного пятна при модуляции предлагается использование для модуляции системы электродов, состоящей из двух пар пластин, отклоняющих пу гок в одной плоскости, разделенных вырезывающей диафрагмой и установленных в прожекторе электронно-лучевой трубки между ускоряющим электродом и глав«ой линзой.

Электронный пучок, который можно считать выходящим из точечного источника о,, расположенного на оси прожектора вблизи катода, отклоняется первой парой отклоняющих пластин и частично срезается вырезывающей диафрагмой 2. (см. чертеж).

Отклоненный пучок кажется выходящим из точки О, (мнимого изображения источника), расположенной в стороне от оси.

Для устранения этого смещения, вызывающего соответствующее смещение пятна на экране, после вырезывающей диафрагмы установлена вторая пара пластин 8, отклоняющая пучок в противоположном направлении на такой угол, чтобы мнимое изображение источника сместилось на ось, в точку о,. № 104340

Отв. редактор И. Д. Тикомиров.

Стаидартгиз. Поди. к печ. 12/XI — 1956 r. Объем 0,125 п. л. Тирах< 400. 11ена 25 коп.

Министерство культуры СССР. Главное управление полиграфической промышленности.

Ярославский полиграфкомбинат. Ярославль, ул. Свободы, 97. Заказ 485.

Пластины второй пары включаются параллельно пластинам первой пары так, чтобы пластины, расположенные с разных сторон от оси, были соединены между собой.

Смещение мнимого изображения источника отсутствует при условии, что отношение чувствительности первой пары пластин к чувствительности второй пары пластин удовлетворяет соотношению:

a+b д — 1 b где: g — отношение чувствительностей пластин; а — расстояние от мнимого изображения кроссовера до центра отклонения первой пары пластин;

b — расстояние между центрами отклонения первой и второй пары пластин.

Меняя форму вырезывающей диафрагмы, можно соответственно изменять форму модуляционной характеристики трубки.

Предмет изобретения

Отклоняющая система для модуляции интенсивности электронного пучка электронно-лучевых трубок с малой частичной емкостью между модулирующей системой и катодом, отличающаяся тем, что модуляция интенсивности происходит за счет срезания вырезывающей диафрагмой части пучка, отклоняемого парой отклоняющих пластин, расположенных в электронном прожекторе между ускоряющим электродом и вырезывающей диафрагмой, а компенсация возникающего при этом смещения мнимого изображения кроссо вера осуществляется второй парой пластин, отклоняющей пучок в той же плоскости в обратном направлении и расположенной между вырезывающей диафрагмой и главной линзой электронного прожектора.
