Устройство для измерения размеров и формы протяженных цилиндрических изделий

Устройство для измерения размеров и формы протяженных цилиндрических изделий

Иллюстрации

Показать все

Реферат

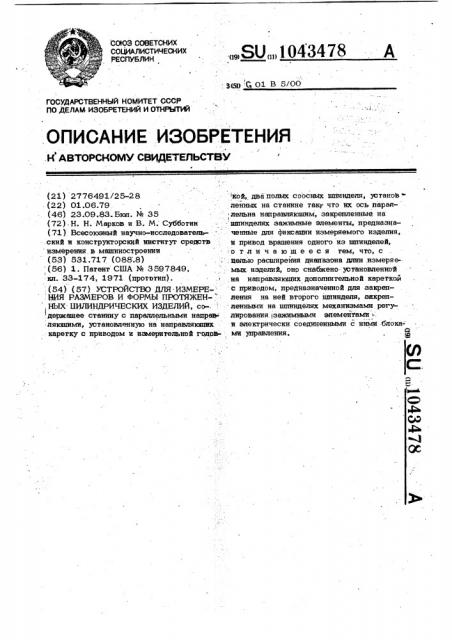

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1043478

359 01 В 5/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ. В» (21) 2776491/25-28 (22) 01.06.79 (46) 23.09.83.Бкл. № 35 (72).Н. Н. Марков и В. М; Субботин (71) Всесоюзный научно-исследователь.ский и конструкторский институт средств измерения в машиностроении (53) 531.717 (088 .8) (56) 1. Патент США ¹ 3597849, кл. 33-174, 1971 (прототип). . (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕ- . НИЯ РАЗМЕРОВ И ФОРМЫ ПРОТЯЖЕН-

НЫХ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ, со-, держащее станину с параллельными направ:ляющими, установленную на направляющих каретку с приводом и измерительной г щов кой, два полых соосных шпинделя, установ ленных на станине так что их ось парал:лельна направляющим, закрепленные на шпинделях зажимные элементы, предназначенные для фиксации измеряемого изделия, и привод вращения одного из шпинделей, : о r л и ч а ю щ е е с я тем, что, с

: целью расширения диап азона длин .измеряемых изделий, оно снабжено установленнгй на направляющих дополнительной кареткой с приводом, предназначенной для закрецления на ней второго щпинделя, закрепленными на шпинделях механизмами регулирования. зажимными элемейтами -. и электрически соединенными с нйми блоками управления.

1 1043

Изобретение относится к измерительной технике и может быть использовано, для измерения размеров и формы прогя— женных цилиндрических иэделий, например тепловыделяющих элементов. 5

Известно устройство для измерения размеров и формы протяженных цилиндрических изделий, содержащее станину с параллельными направляющими, установленную на направляющих каретку с приводом и измерительной головкой, два полых соосных шпинделя, установленных на станине гак, что их ось,! параллельна направляю- щим, закрепленные на шпинделях зажимные элементы, предназначенные для фикса-15 ции измеряемого изделия, и привод вращения одного из шпинделей 1 j

Однако известное .устройство позволяет производить измерения изделий только на участке, длина которого не превьшиет расстояния между шпинделями, что ограничивает диапазон длин измеряемых издели йэ

Белью изобретений является расширение диапазона длин измеряемых изделий.

Эта цель достигается тем, что устройство для измерения размеоов и формы протяженных цилиндрических изделий, содержащее станину с параллельными направляющими, установленную на напр авлякзцих каретку с приводом и измерительной голов-. .ЗО кой, два полых соосных шпинделя, установленных на станине ram, что их ось параллельна направлякецим, закрепленныэ на шпинделях зажимные элементы, предназначенные для фиксации измеряемого иэgems, и привод вращения одного из шпинделей, снабжено установленной на направлякццих дополнительной кареткой с приво. дом, предназначенной для закрепления на ней второго шпинделя, закрепленными на шпинделях механизмами регулирования зажимными элементами и электрически соединенными с ними блоками управления.

На чериике показана схема устройства для измерения размеров и формы протяженньтх цилиндрических иеитэлий.

Устройство содержит станину 1 с параллельными направляющими 2 и 3, установленную на этих направпякецих каретку

4 с измерительной головкой 5 и мвханиэ5О мом сцетления, выполненным в виде зубча-, гого колеса 6, упора 7, муфты 8 и конечного выключателя 9, привод 10 перемв1 щения каретки 4, coocmo установленные два полых шпинделя 11 и 12, закреплен- 55 ные на них цвнтрирующие зажимные элементы 13 и 14, механизмы 18 и 16 регулирования зажимных элементов 13 и 14

478 2 и блоки 1 и 18 управления элементамими 13 и 14, привод 19 вращения шпинделя 12 и размещенную на направляющих

2 и,З каретку 20 с установленными на ней шпинделем 11, приводом 21 перемещения каретки 20, блоком 22 зубчатых колес и конечным выитючагелем 23.

Устройство работаег следукзцим обра- зом.

В исходном . состоянии каретка 20 расположена в одном из крайних положений, при котором установлено максималь- ное расстояние между шпинделями 11 и

12. Бенгрируюшие зажимные элементы

13 и 14 разжаты и в них устанавливатог измеряемое изделие 24, С помощью бпоков 17 и 18 фиксируют изделие 24 в элементах 13 и 14 Механизмами

15 и 16 регуттирутог зажимные элементы

13 и 14 до rex пор, пока ось симметрии измеряемого изделия не совместится с осью вращения шпинделей 11 и 12. При этом каретка 4 также расположена в исходном положении со стороны шпинделя 11 и взаимодейсгвуег с кареткой 20. Измерительная головка 5 контакгируег с измеряемым издэлием 24.

При измерении випочают привод 19 вращения шпинделя 12, и задают изделию 24 прерывистое вращение с кратковременными остановками для отсчета показаний измерительной головки 5.

После полного оборота шпинделей 1.1 и

l2 випочавтся привод 10 для перемещения каретки 4 на один шаг в натравленин к шпинделю 12, и снова производится цикл измерения уже в новом се; внии также эа полый оборот шпинделей 11 и 12.

Эти. циклы измерений повторяются до тех цор, пока каретка 4 нв займет своего крайнего положения вблизи шпинделя 12.

При этом блок 17 управления разжимает цвнтрирукзций зажимной элемент 13 и освобождает измеряемое изделие 2 4. Вюпочаег ся привод 21, и каретка 20 перемешается в направлении к пвйгйцелю 12 до rex пор, пока меааниэм Ущашэния не соединит обе каретки вместе с системой зубчатых колес 6 и 22, что фиксируется конечным выитючатвлвм 9. Прн этом срабатывавт блок 17 управления зажимным элементом 13, осушвотвляквций зажим измеряемого изделий 24. Муфта 8 огсоединяет зубчатов колесо 6 от привода 10.

Одновременно с этим бпок 18 раджимаег цвнтрирующий зажимной элемент 14 и освобождавт измеряемое иэделие 24.

После этого включают привод 21 и . пере3 1043478 4 мещаюг сцепленные между собой каретки . измерений по всей длине измеряемoro

20 и 4 в исходное .состояние, фиксируе- иэделий 24. мое конечным выключателем 23. При Использование предлагаемого устройстэтом блок Х8 зажимает элементом 3.4. ва обеспечиваетрасшнреннедиапаэонадлнн измеряемое иэделие, и устройство гого- : g измеряемых изделий за счет измерения во к измерению следующего участка изме-. иэделий любой длины путем щс пошагового

| ряемого йзделия и т д. до выполнения перемещения.

ВНИИХИ Заказ 7323/43 . Тираж 602 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
