Одноразрядный двоичный вычитатель

Одноразрядный двоичный вычитатель

Иллюстрации

Показать все

Реферат



ОДНОРАЗРЯДНЫЙ ДВОИЧНЫЙ ВЫЧИТАТЕЛЬ , содержащий троичные логические элементы, причем первый вход первой группы и первый вход второй . группы первого троичного логического элемента соединены соответственно с шинами уменьшаемого и вычита;емого одноразрядного двоичного вычитателя , а выход соединен с первым входом первой группы второго и первым и вторым входами первой группы « -ь 4третьего троичных логических элементов , выход третьего троичного логического.элемента соединен с первым и вторым входами первой группы четвертого троичного логического элемента, выход которого соединен с выходной шиной разности одноразрядного двоичного вычитателя, о т л ич а ю щ и и с я тем, что, с целью упрощения одноразрядного двоичного вычитателя, выход второго троичного логического элемента соединен с выходной шиной заема одноразрядного двоичного вычитателя и первым входом второй группы третьего троичного логического элемента, первый вход второй группы второго троичного логического элемента соединен с шиной обнуления одноразрядного двоичного вычитателя, выход третьего троичного логического элемента подключен к второму 1входу первой группы второго троичного логического элемента. 8 : :f : ;о фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„A

Э(Я) 6 06 F 7 50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

К ABT0PGHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3427330/18-24 (22) 13.04.82 (46) 23.09.83. Вюл. 9 35 (72) С.И. Шароватов и В.С. Кочнев (53) 681.325.5(088.8) (56) 1. Авторское свидетельство СССР

9 811249, кл. G 06 F 7/50, 1978.

2. Ферритовые логические элементы .и узлы информационных систем. Под ред. Соколова Т.Н. и Васильева Ф.А, Л., JIBHKA им. A.Ô. Можайского, 1970, с. 201-203, рис ° 4.70 (прототип). (54)(57) O H0F 3FII H II 80Il H II BblЧИТАТЕЛЬ, содержащий троичные логические элементы, причем первый вход первой группы и первый вход второй группы первого троичного логического элемента соединены соответственно с шинами уменьшаемого и вычита,емого одноразрядного двоичного вычитателя, а выход соединен с первым." входом первой группы второго и первым и вторым входами первой группы третьего троичных логических элеМентов, выход третьего троичного логического, элемента соединен с первым н вторым входами первой группы четвертого троичного логического элемента, выход которого соединен с выходной шиной разности одноразрядного двоичного вычитателя, о т л ич а ю шийся тем, что, с целью упрощения одноразрядного двоичного вычитателя, выход второго троичного логического элемента соединен с выходной шиной заема одноразрядного двоичного вычитателя и первым входом второй группы третьего троично- . го логического элемента, первый вход второй группы второго троичного ло- Я гического элемента соединен с шиной обнуления одноразрядного двоичного вычитателя, выход третьего троичного логического элемента подключен к второму входу первой группы второго троичного логического элемента.

Ъ

1043639

Т а б л и ц а 1

Вью од

Входы

Выход

I группа ВХ.1

lI группа ВХ. 2

Изобретение относится к вычислительной технике и может быть использовано в арифметических устройствах

ЭВМ.

Известно устройство для вычитания, содержащее два регистра, триггер, 5 три элемента И, два элемента ИЛИ и два элемента задержки (1) .

Известен также одноразрядный двоичный вычитатель, содержащий троичные логические элементы, причем .пер- Я вый вход первой группы и первый вход второй группы первого троичного логического элемента соединены соответственно с шинами уменьшаемого и вычитаемого одноразрядного двоичного вычитателя, а выход соединен с первым входом первой группы второго и первым и вторым входами первой группы третьего троичных логических элементов. Выход третьего троичного логического элемента соединен с первым и вторым входами первой группы четвертого- троичного логического элемента, выход которого соединен с выходной шиной разности одноразрядного двоичного вычитателя. Выход.второго троичного логического элемента соединен е первым входом первой группы пятого троичного логического элемента, выход которого подключен к шине заема одноразрядного двоичного вычитателя и первому входу первой группы шестого троичного логического элемента, выход которого соединен с

BTopbM входом первой группы второго и первым входом второй группы треть- 354 его троичных логических элементов (2J.

Недостатком известных устройств является сложность конструкции.

Цель изобретения - упрощение одноразрядного двоичного вычитателя. щ

Поставленная цель достигается тем, что в одноразрядном двоичном вычитателе содержащем троичные логические элементы, причем первый вход первой группы и первый вход второй группы первого троичного логического элемента соединены соответственно с шинами уменьшаемого и вычнтаемого одноразрядного двоичного вычитателя, а выход соединен с первым входом первой группы второго и первым и вторым входами первой группы третьего троичных логических элементов, выход третьего троичного логического элемента соединен с первым и вторым входами первой группы четвертого троичного логического элемента,.выход которого соединен с выходной шиной разности однораэрязно двоичного вычитателя,t выход второго троичного логического элемента соединен с выходной шиной заема одноразрядного двоичного вычитателя и первым входом второй группы третьего троичного логического элемента, первый вход второй группы второго троичного логического элемента соединен с шиной обнуления одноразрядного вычитателя, выход .третьего троичного логического элемента подключен к второму входу первой группы второго троичного логического элемента.

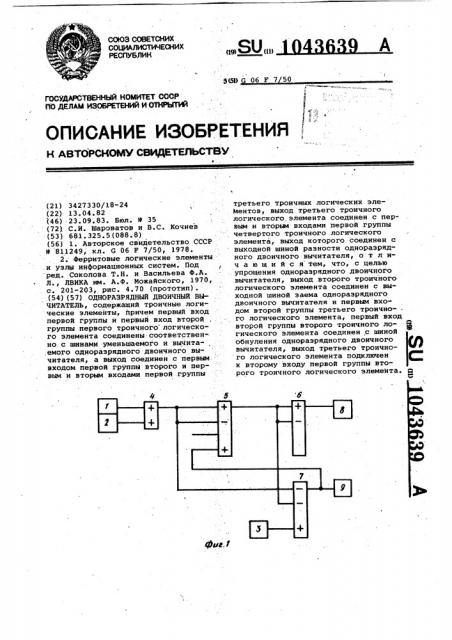

На фиг. 1 дана функциональная схема одноразрядного двоичного вычитателяр на фиг. 2 — временная диаграмма работы одноразрядного двоичного вычитателя при вычитании положительного числа +б из положительного числа +3.

Одноразрядный двоичный вычитатель содержит шины уменьшаемого 1 и вычитаемого 2, шину 3 обнуления, троичные логические элементы 4-7, шину

8 разности и 9 заема.

Одноразрядный двоичный вычитатель выполнен на одном двухвходовом и трех четырехвходовых троичных логических элементах, выполняющих троичные операции, описываемые соответственно в табл. 1 и 2. Указанные операции образуют функционально полную систему операций.

Условное обозначение троичного элемента

1043639

Т а б л и ц а 2

Входы

Выход

3 (4

0 -1

+1 0

0

0 0

2 груп- Вхоп 2 па

Вход 2

0 0

0 +l

Выход

+1

+1 +l

11 груп-(Вход 2 па . Вход 1

+1

0 0

0 +1

+1

0. 0

0 .+1

Е1

+1

+1

0.0

I система тактового питания однораз-40 рядного двоичного вычитания трехфазная,при этом каждый следуюший разряд !

Уменьшаемого и вычитаемого. поступает на вход вычитателя через три фазы-! один такт передачи информации по тро-45 ичным логическим элементам (фиг. 2) .

На фиг. 2 показаны диаграммы 10, 11, 12 соответственно первой, второй и третьей фаз питания одноразрядного двоичного вычитателя; диаграммы 13, 14 и 15 соответственно на входных шинах 1,2 и 3; диаграммы 16, 17, 18 и 19 соответственно сигналов на выходах элементов 4, 5, б и 7.

Тактовым импульсом первой фазы считывается информация с элементов

6 и 7, второй фазы — c элемента 4, третьей фазы — с элемента 5. Разря-. ды уменьшаемого и вычитаемого поступают на выходы вычитания по шинам 1 и 2 во время тактового импульса пер- вой-.фазы, а сигнал обнуления поступает по шине 3 через одну фазу после поступления старшего разряда уменьшаемого и вычитаемого и во время тактового импульса второй фазы. 65

Условное обозначение третичного элемента

Рассмотрим работу одноразрядного двоичного вычитателя на примере вычитания положительного числа б из положительного числа 3, представленных в виде двоичных четырехразрядных чисел.

Во время тактового импульса первой фазы первого такта положительный сигнал первого разряда уменьшаемого подается на первый вход элемента 4 и записывается .в него +1 .

Импульсом второй фазы считывается +1 с элемента 4 и записывается +1 на первой вход элемента 5.

Импульсом третьей фазы считывается +1 с элемента 5 и записывается +1 в элемент 6.

Во время тактового импульса первой фазы второго такта положительные сигналы вторых разрядов уменьшаемого и вычитаемого подаются соответственно на первый и второй входы элемента

4 и записываются в элемент 4 соответственно +1 и -1, а с элемента б считывается +1 и пе редается положительным сигналом на выходную шину 8, который образует

1043639.

Q иияульсытрехФазноао ис поюкши7 Ршжжуи

I/

® Запись „ 1 — Запись „-7

1 СчитыВаниВ„О

J СчитыВакие„+7"

- - СчитыВакие„-Р

76

Составитель А. Степанов

Техред М, Костик КорректорС. Шекмар

Редактор Г. Безвершенко

Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7338/51

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ° первый разряд результата вычитания.

Импульсом второй фазы с элемента 4 считывается 0 .

Во время тактового импульса первой фазы третьего такта положитель- " 5 ный сигнал третьего разряда вычитаемого подается на второй вход элемента 4 и записывается в него -1, а с элемента 6 считывается 0, который образует второй разряд ре- 10 зультата вычитания. Импульсом второй фазы с элемента 4 считывается -1 и записывается +1 на второй вход элемента 5 и на первый вход элемента б. Импульсом. третьей фазы с эле- 15 мента 3 считывается +1 и записывается +1 на .первый вход элемента б.

Во время тактового импульса первой фазы четвертого такта с элемента 7 считывается +1 и записывается . -1 на четвертый вход элемента 5, а с элемента б считывается +1 и передается положительным сигналом на выходную шину 8, который образует третий разряд результата вычитания.

Импульсом второй фазы положительный сигнал обнуления подается на вход элемента 7 и записывается в него . -1 . Импульсом третьей фазы с элемента 5 считывается -1 и записывается +1 " на входы элементов

6 и 7.

Во время тактового импульса первой фазы пятого такта с элемента 7 считывается 0, а с элемента б считывается +1 и передается положительным сигналом на выходную шину 8, который образует четвертый разряд результата вычитания.

Таким образом, цифры соответствующих разрядов результата вычитания появляются на выходе двоичного вычитателя спустя три фазы с момента подачи их на шины 1 и 2.

Предлагаемый одноразрядный двоичный вычитатель по сравнению с известным содержит на два троичных логических элемента меньше, что составляет более 30% объема оборудования известного устройства.
