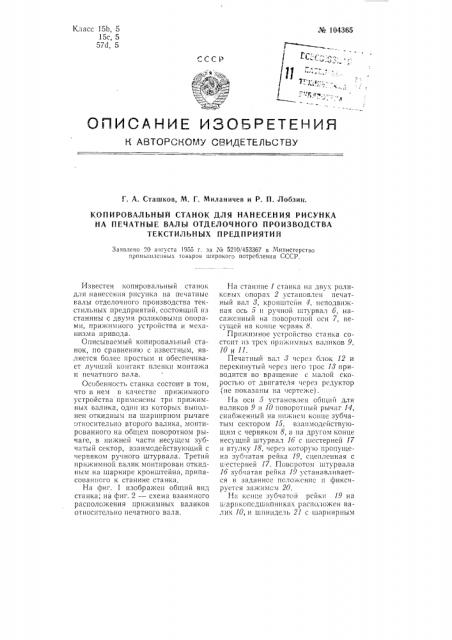

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. A. Сташков, М. Г. Миланичев и Р. П. Лобзин.

КОПИРОВАЛЬНЫЙ СТАНОК ДЛЯ НАНЕСЕНИЯ РИСУНКА

НА ПЕЧАТНЫЕ ВАЛЫ ОТДЕЛОЧНОГО ПРОИЗВОДСТВА

ТЕКСТИЛЬНЫХ ПРЕДПРИЯТИЙ

Заявлено 20 августа 1955 г. за ЛЪ 5210, 453367 в Министерство нромьииленнык тсваров широкого нотребления СССР, Известен копировальный станок для нанесения рисунка на печатные валы отделочного производства текстильных предприятий, состоящий из станины с двумя роликовыми опорами, прижимного устройства и механизма привода.

Описываемый копировальный станок, по сравнению с известным, является более простым и обеспечивает лучший контакт пленки монтажа и печатного вала.

Особенность станка состоит в том, что в нем в качестве прижимного устройства применены три прижимных валика, один из которых выполнен откидны"I на шарнирном рычаге относительно второго валика, монтирсванного на общем поворотном рычаге, в нижней части несущем зубчатый сектор, взаимодействующий с червяком ручного штурвала. Третий прижимной валик монтирован откидным на шарнире кронштейна, припасованнсго к станине станка.

На фиг. 1 изображен общий вид станка; на фиг. 2 — схема взаимного располо>кения прижимных валиков относительно печатного вала.

На станине 1 станка на двух роликсвых опорах 2 уст»новлсн печатный вал 8, кронштейн 4. неподвижная ось 5 и ручной штурвал 6, наса>кенный на поворотной оси 7, несущей на кош1е червяк 8.

Прижимное устройство станка состоит из трех прижимных валиков 9, 10 и 11.

Печатный вал,3 через блок 12 и герекинутый через него трос 18 приводится во вращение с малой скоростью от двигателя через редуктор (не показаны на чертеже).

На оси 5 установлен общий для валиков 9 и 10 поворотный рычаг 14, снабженный на нижнем конце зубчатым сектором 15, взаимодействующим с червяком 8, а на другом конце несущий штурвал 16 с шестерней 17 и втулку 18, через которую пропущена зусчатая рейка 19, сцепленная с

11 естерней 17. Поворотом штурвала

16 зубчатая рейка 19 устанавливается в заданное положение и фиксируется зажимом 20.

Н» конце зубчатой рейки 19 на шарикопсдшипш1ках расположен валик 10, и шпиндель 21 с шарнирным

Хо 104365 рычагом 22, несущим нл конце валик 9, откид ной от нос итс л ьпо влл1-:— ка 10.

Припасованный к стл нине ст;1нкя кронштейн 4 снабже11 !и),п :1жным рычагом 223 с шари!гром 2) пя K()тором валик 11 мон111рс)влн сггкидным в сторону от исчлт1юго ьалл, ) .

Для нанесения рисунка II;I печатный вал ) монта>к с рисуffKOXI lili пленке заправляется 113 иечатшяй вал (поворотный рычаг 14 при з.!Ом занимает вместе с валиком 9 и 10 поло>кение, изобра>к»нное 1гл фиг, пунктиро,f) и приклеивается к валу

Ifo краям пленки â нескольких местах.

Сверх пленки монтажа с 1)II» IIK()ì накладывается прозрачная плеш(я

24, свисающие края которой нагружаются планками с грузами 2).

Затем поворотом штурвала 6 и перемещением рычага 22а валики 9, 10 и 11 ставятся в рабочее положc ние и обеспечивак)т надежный Koflтакт печатного вала и пленки монтажа с рисунком.

Между валиками 9 и 10 имеется. щелевое пространство, через которо» направляются свстовые лучи, напримср, (гг кВярцсВых лам!1; Остлльн(lя пясть Ii(атного вала завсшивлется с 13»тон»про!1пцясх1!13!и шторками.

Г1 р с .ë Iì (I и з о с) р е т е н и я

1 . .1(Off If 1)0133льный cTII нок 1, 1 Я н(11(ссс пия рисунка ня печатные валы отделочно. О производства текстильнь!х нр(. ;JffpflsITIfl3, состОян!и!! из стлНifllhf С IÂ3 Ìß РОГ!!НСОВЬ!М!1 ОПОРЯМИ, пряжи (но о устрой TB;l и мехаш(зма

ПРИВОДЯ, 0 Т Л If I Я 10 Щ И и С и TC)i, чго, с !1(лью обеспс !ения нлдс жного

K0li) ЯКТ<1 ??, i??i ikii 3ioiitii>l !1 If ПС 111Тного вяля, в качестве прижимного устройства применены три прижим1 .Ых ьа,чик(1. o;1llil из которых Вы по. iнен откидным на шарнирном рычаге

0 1 ffOCIIT(. IbHO ВТОРОГО В;IЛИКЯ, Л10Нтиров;нного на поворотном рыч ilc, в нижней части несу!цсм зус)чатый сектор, взаимодействующий с червяком ручного штурвала.

2. Форма выполнения станка ио п. 1, отличающаяся тем, что третий прижимной валик монтирован откидным на шарнире кронштейна, припасованного к сташше станка.
