Реферат



1. УЧЕБНОЕ ПОСОБИЕ ПО TEOIV ГРАФИН, содержащее основание/ кронштейн , установленный на основании с возможностью вращения в вертйкалзьиой плоскости, глобус с осью вращения, установленной в кронштейне, приспособле{1ие для фиксации кронштейна на основании, о т ли ч ающе. е с я тем, что, с целью расширения дццакfйческих возможностей, оно имеет свободно установленный на глобусе искатель зенита, выполненный в виде цилиндра , имекхцего опорные ножки и осевое отверстие с гиперболоидной выемкой на боковой поверхности, и гномон, состоящий из расположенного в отверстии цилиндра стержня и свободно установленного на нем диска, на поверхности которого нанесена.градусная сетка. 2. Пособие по п.1, о т л и ч а ющ е ее я тем, что искатель зенита выполнен так что диаметр его осевого отверстия относится к высоте ножек и наружнсжу диаметру как 1:6til. ..

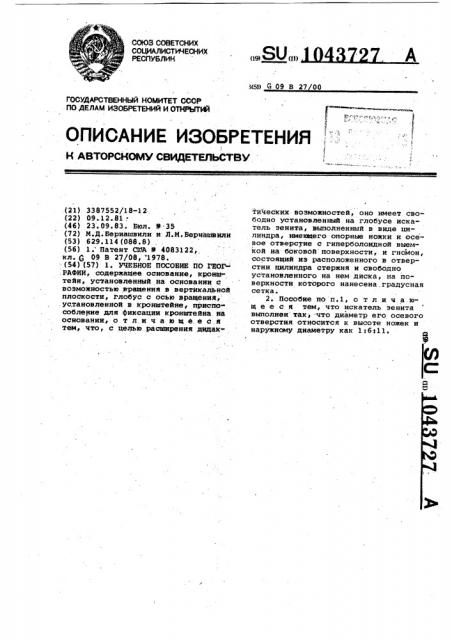

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) Ы1) G09В 27 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 3387552/18-12. (22) 09. 12. 81 . (46) 23 .09.83. Бюл. 9.35 (72) М.Д.Бериашвили и Л.М.Вернашвили (53) 629 ° 114 (088.8) (56) 1. Патент США 9 4083122,. кл.(09 В 27/08, "1978 °

:(54)(57) 1. УЧЕБНОЕ ПОСОБИЕ ПО 1 ЕО1 ,РАФИИ, содержащее основание, кронштейн, установленный на основании с возможностью вращения в вертикальной плоскости, глобус с осью вращения, .установленной в кронштейне, приспособление для фиксации кронштейна на основании, о т л и ч а ю щ е. е с.я тем, что, с целью расширения дидактических возможностей, оно имеет свободно установленный на глобусе искатель зенита, выполненный в виде цилиндра, имеющего опорные ножки и осевое отверстие с гиперболоидной выемкой на боковой поверхности, и гномон, состоящий из расположенного в отверстии цилиндра стержня и свободно установленного на нем диска, на поверхности которого нанесена. градусная сетка.

2. Пособие по п.l, о т л и ч а.ющ е е с я тем, что искатель зенита выполнен так) что диаметр его осевого отверстия относится к высоте ножек и наружному диаметру как 1:6 11.

С3

1 043727

Изобретение относит ся к учебным пособиям по географии и предназначено для повышения эффективности изложения материала и его усвоения учащимися.

Наиболее близким по технической сущности к изобретению является учебное пособие по географии, содержащее основание, кронштейн, установленный на основании с возможностью вращения в вертикальной плоскости, глобус с осью вращения, установленный в кронштейне, приспособление для фиксации кронштейна на основании (1 .

Недостатком известного пособия являются малые дидактические возможности пособия.

Белью изобретения является расширение дидактических возможностей.

Пель достигается тем, что учебное пособие по географии, содержащее 20 основание, кронштейн, установленный на основании с воэможностью вращения в вертикальной плоскости, глобус с осью вращения, установленной в кронш- тейне, приспособление для фиксации 25 кронштейна на основании, имеет свободно установленный на глобусе искатель зенита, выполненный в ниде цилиндра, имекщего опорные ножки и осевое отверстие с гиперболоидной g0 выемкой на боковой поверхности, и гномон, состоящий из расположенного в отверстии. цилиндра стержня и свободно устаноэленного на нем диска, на поверхности которого нанесена градусная сетка.

Прием искатель зенита выполнен так, что диаметр его осевого отверс-. тия относится к высоте ножек и наружному диаметру как 1:6:11.

На фиг.1, представлено пособие, общий вид; на фиг..2 — разрез A A на фиг.1; на фиг. 3 — искатель зенита; на фиг.4 - гномон, на фиг.5 — диск.

Учебное пособие по географии, со; держащее основание 1, кронштейн 2, 45 установленный на основании 1 с возможностью вращения в вертикальной плоскости, глобус 3 с осью вращения

4, установленный в кронштейне 2, приспособление 5 для фиксации кронш- 50 тейна 2 на основании 1, имеет свободно установленный на глобусе 3 ! искатель зенита б, выполненный в виде цилиндра 7, имеющего опорные ножки

8 и осевое отверстие 9 с гиперболоидной выемкой 10 на боковой поверхности, и гномон 11, состоящий из расположенного в отверстии цилиндра 7 стержня 12 и свободно установленного на нем диска 13, на поверхности которого нанесена градусная сетка 14, а искатель зенита 6 выполнен таким образом, что диаметр его осевого отверстия 9 относится к высоте ножек и наружному диаметру как 1: б 611.

Учебное пособие по географии применяется следующим образом.

Глобус .3 с помощью компаса устанавливают так, чтобы его северный ,полюс был обращен к северу. Затем, пользуясь делениями на кронштейне 2, поворачивают его на угол, соответствующий градусу параллели,.проходящей через местность, где находится учебное пособие, и фиксируют это положение приспособлением 5. Например, в Москве, находящейся почти на 56 -ой параллели северной широты, кронштейн

2 с глобусом 3 поворачивают на 56 делений. После этого поворотом глобуса 3 вокруг его оси 4, устанавливают

38-ой меридиан глобуса, на котором расположена Москва. Теперь .глобус 3 сориентирован и освещается Солнцем и Луной так же, как и Земля, причем обозначение Москвы стало высшЕй точкой глобуса.

На глобус 3 устанавливают искатель зенита 6 и перемещают его вдоль глобуса 3 до паявления между ножками

8 освещенного кружка, таким образом определяется направление на солнце. . Определив местоположение Солнца, можно получить наглядное представление о том, что освещается земля солнцем или луной.

Для определения угла наклона лучей Солнца или Луны в заданной географической точке гномон 11 уста навливается на глобусе 3 над этой точкой. Сравнивая длину тени на диске 13 с длиной самого стержня 12, можно определить .угол наклона лучей

Солнца или Луны.

Учебное пособие по географии позволяет наглядно демонстрировать географические и астрономические явления.

Устройство применимо не только в классе, но и иа школьной географической площадке.

1043727 фиг.5

1043 727
