Реферат



КАБЕЛЬНЫЙ ВВОД, содержащий корпус, расположенную в нем между нажимными элементами уплотнительную втулку с продольными концентрическими надрезами у внутреннего диаметра, отличающийся тем, что, с целью повышения надежности, снабжен расположенными между уплотнительной втулкой и нажимными элементами двумя шайбами, внутренний диаметр которых превышает внутренний диаметр втулки, при этом нажимные элементы контактируют с шайбами на части поверхности, примыкающей к их наружному диаметру. (Л с

ССМОЗ СОВЕТСКИХ . ССЦИМИСТИЧЕСКИХ

РЕСПУБЛИК

3(50, H 02 G 3/22

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ

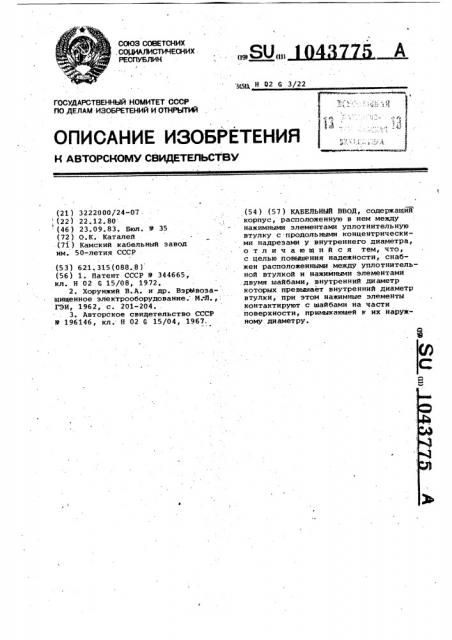

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABT0PCHOMY СВИДЕТЕЛЬСТВУ

h (21 ) 3222000/24-07 ., (22 ) 22. 12. 80 (46 ) 23. 09. 83. Бюл. 9 35 (72 ) О. К. Каталей (71 ) Камский кабельный завод им. 50-летия СССР (53) 621.315(088.8 j (56) 1. Патент СССР 9 344665, кл. Н 02 G 15/08, 1972, 2. Хорунжий В..А. и др. Вэрывозащищенное электрооборудование. М:Л., ГЭИ, 1962, с. 201-204..

3. Авторское свидетельство СССР

Р 196146, кл. Н 02 G 15/04, 1967, (54 ) (57 ) КАБЕЛЬНЫЙ ВВОД, содержащйй корпус, расположенную в нем между нажимными элементами уплотнительную втулку с продольными концентрическими надреэами у внутреннего диаметра, отличающийся тем, что, с целью повышения надежности, снабжен расположенными между уплотнительной втулкой и нажимными элементами .двумя шайбами, внутренний диаметр которых превышает внутренний диаметр втулки, при этом нажимные элементы контактируют с шайбами на части поверхности, примыкающей к их наружному диаметру.

1043775

Изобретение относится к электротехнике, а именно к кабельным вво-. дам, найример,концевых и соединительных.муфт, взрывобезопасных,электрических аппаратов, а также валов и трубчатых деталей.

Известны кабельные вводы для сое-! динительных муфт, содержащие ленты .из подвулканизированной резины или полибутилена зажимаемые нажимными г

10 шайбами (1) .

ИзвестНы вводы, выполненные so взрывозащищенное электрооборудование, причем уплотняющие кольца должны иметь внутренний диаметр, равный наружному диаметру кабеля, и наруж- 15 ,ный диаметр, близкий к диаметру расточки под кольцо (2) .

Это требование вызвано трудностью уплотнения ввода известными нажимными элементами. 20 ..Наиболее близким техническим решением к предлагаемому является малогабаритное вводное устройство для взрывобезопасных электрических аппаратов, содержащее резиновое коль- 5 цо с надрезами, расположенное между. цилиндрическим кожухом и корпусом.

При сближении цилиндрического кожу.-„ ха и корпуса происходит сжатие ре-. зинового кольца и уплотнение ввода )3J .

Недостатками известных уплотнений являются трудоемкость;изготовле» ния нажимных элементов, трудность обеспечения герметичности и сложность монтажа.

Целью изобретения является повы.шение надежности.

Поставленная цель достигается тем, что кабельный ввод, содержащий корпус, расположенную в нем между 40 нажимными элементами уплотнительную втулку с продольными концентри-, ческими надрезами у внутреннего диаметра, снабжен расположенными между уплотнительной втулкой и нажимными 45 элементами двумя шайбами, внутренний диаметр которых превьыает внутренний диаметр втулки, при этом нажимные элементы контактируют с шайбами на части поверхности, примыкаю- 50 щей к их наружному диаметру.

На фиг. 1 изображен ввод до сжатия нажимных элементов., на фиг. 2то же, после сжатия нажимных элементов.

Кабельный ввод состоит из наружного корпуса 1, вовнутрь которого вставлены плоские деформирующиеся шайбы 2 и уплотнительная втулка 3 с надрезами 4. Между ними нанесен слой 5 антифрикционной смазки. Плос- г0 кости нажимных элементов б и 7 сопри. касаются с шайбами 2 лишь с частью их поверхности, расположенной у наружного диаметра. Нажимные элементы 6 и 7 стягиваются болтами 8, после чего уплотнительная втулка 3 герметизирует кабель 9 и корпус 1.

Вввод работает следующим образом.

При монтаже соответствующие отверстия в нажимном элементе б и корпусе 1.соединяются болтами 8, которые закрепляют равномерным навинчивайием гаек до тех пор, пока уплотнительная втулка 3 полностью обожмет внутреннее трубчатое тело кабеля 9, упираясь в стенку корпуса 1,и создаст необходимую герметизацию.

При стяжке болтов за счет .давления уплотнительной втулки, шайбы деформируются, придавая втулке трапецеидальную форму.

Деформирующиеся шайбы 2 и уплотнительная втулка 3 свободно входят в корпус 1 с наименьшим зазором (1,-2 мм). Зазор между кабелем и уплотнительной втулкой имеет большее значение (до 5 мм) для возможности сжатия внутренних трубчатых тел различных диаметров.

Бля увеличения диапазона диаггетров кабелей выполняются надрезы 4; расположенные вокруг внутреннего отверстия уплотнительной втулки, не на полную ее толщину. При монтаже .по прорезям 4 удаляется необходимая часть уплотнительной втулки для увеличения ее внутреннего отверстия °

Прорези 4 выполнены не болеег чем до внутренних отверстий жестких деформирующихся шайб 2. Перед сжатием болтами S уплотнйтельной .втулки 3 кабель 9 занимает любое положение внутри уплотнительной втулки 3, в частности, касается нижней образующей ее (лежит внизу ), так как усилием сжатия он перемещается к центральной оси.

Однако, если тело кабеля 9 по своей конструктивной особенности не должно иметь перемещения относительно своей .оси, например,вращающийся вал, то перед сжатием оно. должно быть установлено соосно с корпусом 1.

Благодаря хорошей герметизирующей способности предложенная конструкция ввода может применяться не только для герметизации вращающихся вокруг. csoeA продольной оси или не-.

:подвижных..относительно оси трубчаты» тел, имеющих в своем поперечном сечении круг, но и для герметизации не подвижных трубчатых тел, имеющих в своем поперечном сечении эллипс, прямоугольник и т.п. фигуру, причем обеспечивается герметизация и в,том случае, когда трубчатые тела перемещаются вдоль своей оси.

Преимуществом уплотнения является простота конструкции и высокая герметичность. ф v,.

<543775

Фиг. Г

Составитель Л. Масальцева

Редактор А. Шандор Техред С.Легеэа Корректор С. Шекмар

Подписное

Эаказ 7352/58 Тираж 617

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
