Регулятор напряжения
Иллюстрации
Реферат
РЕГУЛЯТОР НАПРЯЖЕНИЯ, содержащий измерительный элемент, регулирующий триод с эмиттерной нагрузкой и основной тиристор защиты, подключенный анодом к входу измерительного элемента, отличающийс я тем, что, с целью упрощения-и повышения надежности, он снабжен резисторным делителем, конденсатором и дополнительным тиристором защиты, включенным в прямом направлении между входом измерительного элемента и эмиттером регулирующего триода, а управляющий электрод его через пороговый элемент соединен со средней точкой резисторного делителя, одно плечо которого подключено к базе, а другое плечо - к э миттеру регулирующего триода, при этом параллельно переходу управляющий электрод - катод дополнительного тиристора защиты включен конденсатор. (Л 41 Zf: эо о эо
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (1 I) 3(51) Н 02 Р 9 30, Н 02 М 7 06
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
«.
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3257976/24-07 (22) 04.03,81 (46) 23.09.83. Бюл. )) 35 (72) Н.Д.Залогин (53) 621.316,722(088,8) (56) 1 ° Авторское свидетельство СССР
)) 537338, кл. G 05 F 1/58, 1976.
2. Авторское свидетельство СССР
9 318136, кл. Н 02 P 9/30 1974. (54) (57) РЕГУЛЯТОР НАПРЯЖЕНИЯ, содержащий измерительный элемент, регулирующий триод с эмиттерной нагрузкой и основной тиристор защиты, подключенный анодом к входу измеритель-ного элемента, о т л и ч а ю щ и йс я тем, что, с целью упрощения и повышения надежности, он снабжен реэисторным делителем, конденсатором и дополнительным тиристором защиты, включенным в прямом направлении между входом измерительного элемента и эмиттером регулирующего триода, а управляющий электрод его через пороговый элемент соединен со средней точкой реэисторного делителя, одно плечо которого подключено к базе, а другое плечо - к эмиттеру регулирующего триода, при этом параллельно переходу управляющий электрод - катод дополнительного тиристора защиты включен конденсатор.
1043808
Тираж 687 Подписное
ВНИИПИ Заказ 7355/60
Филиал ППП "Патент", r.Óæãîðîä,óë.Ïðoåêòíàÿ,4
Изобретение относится к электро-технике,. в частности к преобразовательной техНике, и может быть использовано в автономных источниках электроэнергии, например в регуляторах напряжения автотракторных генераторов.
Извес ген стабилизатор напряжения с защитой от коротких замыканий и перегрузок, содержащий в качестве исполнительного элемента тиристор (11 . 1О
Недостатком данного устройства является невозможность стабилизации напряжения .в ключевом режиме работы триодов, Наиболее близким по технической 15 сущности к предлагаемому является ре- . гулятор напряжения, содержащий измерительный элемент, регулирующий триод с эммитерной нагрузкой и основной тиристор защиты, подключенный анодом 0 к входу измерительного элемента )2j .
Недостатками известного устройства ,являются сложность схемной реализации устройства и невысокая надежность работы из-за низкой помехоустойчивости и ложных срабатываний тиристора защи ты.
Целью изобретения является упрощение и повышение надежности.

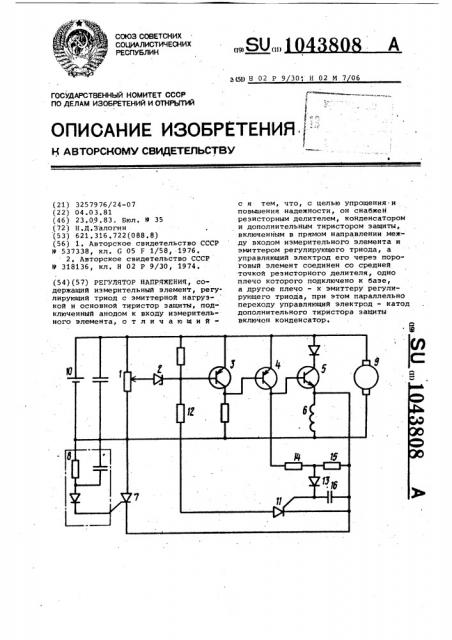

Поставленная цель достигается тем, что регулятор напряжения, содержащий измерительный элемент, регулирующий триод с э литтерной нагрузкой и оснонной тиристор защиты, подключенный анодом к входу измерительного .элемента, снабжен реэисторны л делиI телем, конденсатором и дополнительным тиристором защиты, включенным в прямом направлении между входом измерительного элемента и эмиттером регулирующего триода, а управляющий элек- 40 трод его через пороговый элемент соединен со средней точкой резисторного делителя, одно плечо которого подключено.к базе, а другое плечо - к эмиттеру регулирующего триода, при этом 45 параллельно переходу управляющий электрод - катод дополнительного тиристора защиты включен конденсатор, .На чертеже приведена функциональная схема регулятора напряжения.
Регулятор напряжения содержит измерительный элемент, выполненный в виде резистора 1, стабилитрона 2 и триодов 3 и 4, регулирующий триод 5, к эмиттеру которого подключена нагрузка, например обмотка 6 возбуждения, основной тиристор 7 защиты с элементом 8 упранления, генератор 9, аккумуляторную, батарею 10, дополниельный тиристор 11 защиты, включен-, Ф ный череэ резистор 12 между входом измерительного элемента и эмиттером регулирующего триода 5, пороговый элемент 13, резисторный делитель на резисторах 14 и 15 и конденсатор 16, включенный параллельно переходу упранляющий электрод - катод дополнительного тиристора 11 защиты.
Регулятор работает следующим .образом.
В рабочем режиме регулятор напряжения поддерживает на заданном уровне напряжение генератора 9 путем регулирования величины тока через его обмотку 6 возбуждения.
С увеличением напряжения генератора 9 до величины,,устанонленной с помощью переменного, резистора 1, .ток через стабилитрон 2 нозрастает, обеспечивая переход триода 3 измерительного элемента в,проводящее состояние, при этом триоды 4 и 5 запираются и обмотка 6 возбуждения генератора 9 обесточинается, возникающая ЭДС самоиндукции шунтируется основным тиристором 7 защиты, на управляющий электрод которого воздействует сигнал.от элемента 8 управления. .В рабочих режимах падение напряжения на переходе эмиттер-база регулирующего триода, которое приложено к резисторному делителю напряжения на резисторах 14 и 15, недостаточно для открытия порогового элемента 13, поэтому дополнительный тиристор 11 защиты закрыт и не влияет на работу измерительного элемента и устройства в целом, При коротком замыкании обмотки б нозбуждения генератора 9 увеличивается падение напряжения на переходе база-эмиттер регулирующего триода 5, под действием которого срабатывает пороговый элемент 13, что приводит к включению дополнительного тиристора
11 защиты.
Ток, протекающий через тиристор 11 и ограничиваемый резистором 12, отпирает триод 3 измерительного элемента, что приводит к запиранию триодов
4 и 5 и отключению генератора по цепи обмотки б возбуждения.
Ток срабатывания дополнительного тиристора 11 защиты регулируется из-. менением величины сопротивления резисторов 14 и 15.
Конденсатор 16 шунтирует управляющий электрод тиристора 11, предотвращая ложные срабатывания защиты от
ЭДС самоиндукции обмотки б возбуждения.
