Реферат

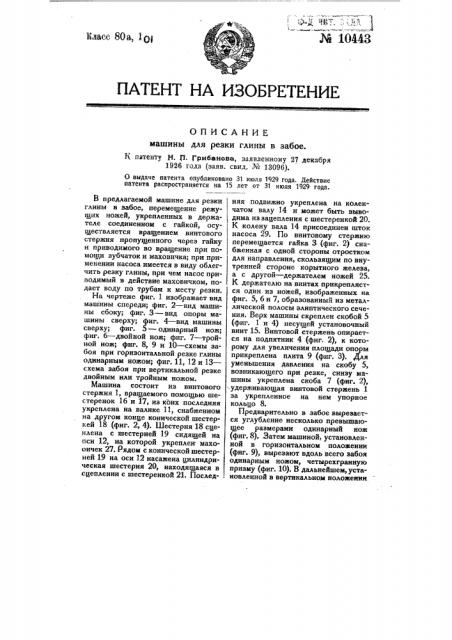

Класс 80а, 3.()) ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ машины для резки глины в забое.

К патенту Н. р. 1 рмбанова, заявленному 27 декабря

1926 года (заяв. свид. ¹ 13096).

О выдаче патента опубликовано 31 июля 1929 года. Действие патента распространяется íà 15 лет от 31 июля 1929 года.

В предлагаемой машине для резки няя подвижно укреплена на коленглины в забое, перемещение режу- чатом валу 14 и может быть вывощих ножей, укрепленных в держа- (дима из зацепления с шестеренкой 20. теле соединенном с гайкой, осуществляется вращением винтового стержня пропущенного через гайку и приводимого во вращение при помощи эубчаток и маховичка; при применении насоса имеется в виду облегчить резку глины, при чем насос приводимый в действие маховичком, подает воду по трубам к месту резки.

На чертеже фиг. 1 изображает вид машины спереди; фиг. 2 — вид машины сбоку; фиг. 3 — вид опоры машины сверху; фиг. 4 — вид машины сверху; фиг. 5 — одинарный нож; фиг. б — двойной нож; фиг. 7 — тройной нож; фиг. 8, 9 и 10 — схемы забоя при горизонтальной резке глины одинарным ножом; фиг. 11, 12 и 13— схема забоя при вертикальной резке двойным или тройным ножом.

Машина состоит из винтового стержня 1, вращаемого помощью шестеренок 16 и 17, из коих последняя укреплена на валике 11, снабженном на другом конце конической шестеркей 18 (фиг. 2, 4). Шестерня 18 сценлена с шестерней 19 сидящей на пси 12, на которой укреплен. махооичек 27. Рядом с конической шестерней 19 на оси 12 насажена цилиндрическая шестерня 20, находящаяся в сцеплении с шестеренкой 21. ПоследК колену вала 14 присоединен шток насоса 29. По винтовому стержню перемещается гайка 3 (фиг. 2) снабженная с одной стороны отростком для направления, скользящим по внутренней стороне корытного желева, а с другой †держател ножей 25.

К держателю на винтах прикрепляется один из ножей, изображенных на фиг. 5, б и 7, образованныч из металлической полосы алнптического сечения. Верх машины скреплен скобой 5 (фиг. 1 и 4) несущей установочный винт 15. Винтовой стержень опирается на подпятник 4 (фиг. 2), к которому для увеличения площади опоры прикреплена плита 9 (фиг. 3). Для уменьшения давления на скобу 5, возникающего при резке, снизу машины укреплена скоба 7 (фиг. 2), удерживающая винтовой стержень 1 за укрепленное на нем упорное кольцо 8.

Предварительно в забое вырезается углубление несколько превышающее размерами одинарный нож (фиг. 8). Затем машиной, установленной в горизонтальном положении (фиг. 9), вырезают вдоль всего забоя одинарным ножом, четырехгранную призму (фиг. 10). В дальнейшем, установленной в вертикальном положении машиной (фиг. 11), возможно производить резку двойным и тройным ножами (<риг. 12 и 13), при чем вклю.чением шестеренок 20 и 21 возможно периодически смачивать водой как ножи, так и разрезы.

Предмет патента.

1. Машина для резки глины в забое, характеризующаюся тем, что состоит из: а) винтового стержня 1, установленного на колонке 2 с распорным винтом 15 и приводимого во вращение при помощи зубчаток 16, 17,18,19 и маховичка 27 и б) гайки 3, снабженной с одной стороны отростком для направления, а с другой стороны — держателем ножей 25.

2. При машине, указанной в и. 1, применение насоса 29 для смачивания водой ножей и разреза.

Фог8 фиг. 10.
