Реферат



УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КРАСКИ НА ВНУТРЕННЮК).ПОВЕРХНОСТЬ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ, содержащее форсунку, отражатель, закрепленный на жестком воздухопроводе, и системы подачи краски и воздуха в форсунку, отличающееся тем, что, с целью повышения качества окрашивания труднодоступных для пр-ямого попадания краски поверхностей , устройство снабжено стабилизатором , закрепленным на торце отражателя с противоположной от форсунки стороны и образующий с отражателем сферический зазор, причем в стабилизаторе выполнен цейтральный канал, который сообщен через .жесткий воздухопровод с системой подачи воздуха.. (Л 4 00

СО)ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) З(51) В 22 С 23 02 В 05 В 1/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3474460/22-02 . (22) 16. 07. 82 (46) 30.09.83 . Бюл. Р 36 (72). О.H.Ëåâ, В.К.Могилев, Ю.Г.Руляев и А.М.Ашкинази (71) Днепропетровский ордена Трудового Красного Знамени металлургический институт (53). 621.744.37 (088.8) (56) 1. Авторское свидетельство СССР

Р 865496, кл. В 22 0 7/12, 1979.

2. Авторское свидетельство СССР

Р 585262, кл. В 05 В 13/06, 1976. (54) (57) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ, КРАСКИ HA ВНУТРЕН НЮ(0. f(OBEPXHOCTb

ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ, содержащее

@орсунку, отражатель, закрепленный на жестком воздухопроводе, и системы подачи краски и воздуха в форсунку, о т л и ч а ю щ е е с я тем, что, с целью повышения качества окрашивания труднодоступных для прямого попадания краски поверхностей, устройство снабжено стабилизатором, закрепленным на торце отражателя с противоположной от форсунки стороны и образующий с отражателем сферический зазор, причем в стабилизаторе выполнен центральный канал, которыи сообщен через, жесткий воздухопровод с системой подачи воздуха.

Л

1044413

Изобретение относится к. литейному произ водству, в частности, к у стройствам для нанесения краски на внутреннюю поверхность цилиндрических изделий.

Известна форсунка для смазки изложниц, включающая корпус с соплами, для подачи смазки и воздуха, камеру смешивания, в нижней части которои укреплен на стойках конический отражатель, выполненный с отрицательной IO кривизной (11 .

Недостатком известной форсунки является низкое качество окрашивания труднодоступных для прямого попадания краски поверхностей. 15 . Наиболее близким по технической сущности и достигаемому результату к предлагаемому является сопло для нанесения материала на внутреннюю поверхность тела вращения, содержащее форсунку с отражателем, закрепленным на жестком воэдухопроводе, и системы подачи краски и воздуха (2j .

Недостатком указанного устройства является плохое качество окрашивания труднодоступных для прямого попадания краски поверхностей.

Цель изобретения — повышение качества скрашивания труднодоступных ЗО для прямого попадания краски поверхностей.

Поставленная цель достигается тем, что устройство для нанесения краски на внутреннюю поверхность ци- 35 линдрических иэделий, содержащее форсунку, отражатель, закрепленный на жестком воздухопроводе, и системы подачи краски и воздуха в форсунку„ снабжено стабилизатором, эа- 40 крепленным на торце отражателя с противоположной от форсунки стороны и образующий с отражателем сферический зазор, причем в стабилизаторе выполнен центральный канал, который сообщен через жесткий воэдухопровод с системой подачи воздуха.

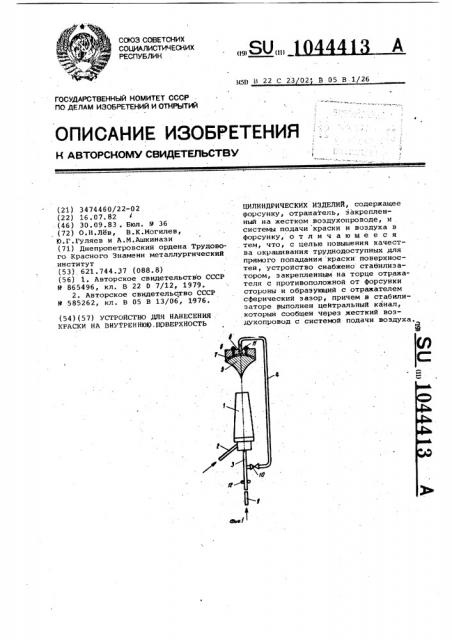

На фиг. 1 и 2 изображены схемы предлагаемого устройства.

Устройство состоит из форсунки

1, к которой подведены патрубки ? и 3 соответственно для подачи краски и воздуха. На жестком трубопроводе 4 соосно с форсункой закреплен отражатель 5, торцовая поверхность которого выполнена с положительной кривизной, образуя с соосно прикрепленным к нему стабилизатором 6 сферический зазор 7, сробщающийся через канал 8 в стабилизаторе с системой

9 подачи воздуха. Вентиль 10 служит для подачи воздуха к зазору 7. От- ражатель и стабилизатор скреплены между соббй при помощи шпилек 11.

При помощи механизма 12 устройство обладает воэможностью возвратнопоступательного движения по оси скрашиваемого изделия 13.

Устройство работает следующим обраэом.

При окрашивании профилированны;. цилиндрических иэделий, например кокилей для отливки калиброванных прокатных валков, устройство при помощи механизма 12 получает возвратно-поступательное движение.

При движении в направлении A вентиль

10 закрыт, осуществляется процесс окрашивания поверхностей C кокиля, обращенных к устройству. После прохождения устройством всей длины кокиля 13 вентиль 10 открывают, что обеспечивает подачу воздуха через канал 8 в стабилизаторе 6 к сферическому зазору 7. При движении в направлении 5 поток смеси краски с воздухом, попав на созданный воздушный экран, подхватывается воздухом, истекающим из зазора 7, и, получив дополнительное ускорение, наносится на труднодоступные для прямого попадания краски поверхности Д . При возвращении устройСтва в исходное положение вентиль 10 закрывается и процесс окрашивания осуществляется в прежней последовательности.

Предлагаемое уст рой ство по зволя,ет повысить качество окрашивания труднодоступных для прямого попадания краски поверхностей цилиндрических изделий.

Ожидаемый годовой экономический эффект от внедрения предлагаемого изобретения составит 30 тыс.руб.
