Устройство для вкладки обложек в календари

Устройство для вкладки обложек в календари

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„яо„„ш4446я д зь» В 42 С 1/10, В 41 Р 13/68

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (54)(571 УСТРОИСТВО ДЛ SKI1ABW ОВ

ЛОЖЕК В КАЛЕНДАРИ, содержащее механизм разделения календарей, механизм вкладки обложек и транспортер для календарей, о т л и ч а ю— щ е е с я тем, что, с целью повышения его надежности, механизм, разделения календарей включает цепной транспортер с шарнирно укрепленными на нем отсекателями, размещенный под. транспортером для календарей, тормозную планку, установленную в зоне вкладки обложек над рабочей ветвью транспортера для календарей,; и горку для управления отсекателя ми.,(21 3375377/28-12 (221 04.01.82 (46) 30. 09. 83. 6юл. М 36 (721 А.Д. Николаева, А.О. Гольдфарб, Е.Н. Хазинюк, И.И. Плоткин, Б.А. Ершов и Н.E. Краснюков (71) Всесоюзный научно-исследовательский институт полиграфического машиностроения (531 686. 1 (088.81 (56) 1. Авторское свидетельство СССР

N 139666, кл. В 41 F 13/68, 1961 (прототип).

Ф "

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / ": ., /

К A8TOPGHOMV СВИДЕТЕЛЬСТВУ

I 1044468 2

Изобретение относится к полигра- I . 1 с отсекателями 2 и два ременных фии и может быть применено в-брошю- транспортера 3. Каждый отсекатель ровочно-переплетном производстве 2 имеет второе плечо 4 с роликом 5, при изготовлении отрывных календа- который обкатывается по горке. Ремен- рей. 5 ные транспортеры 3 перекрыты тормозИзвестно устройство для вкладки ными планками 7 и 8 (фиг. 1 и 3), обложек в календари, содержащее которые закреплены на неподвижной механизм разделения календарей, плите 9 (фиг. 2) . Каждый отсекатель механизм вкладки обложек и транс- и (фиг. 4) установлен шарнирно на портер для календарей И . 10 пальце 1О цепного транспортера 1 и

Однако в устройстве ненадежна прижат к горке 6 с помощью пружины работа механизма разделения кален- 11, которая упирается одним концом дарей (подъем крайних листов кален- в палец 12, установленный на отсекадарей1. Кроме того, в устройстве. теле 2, а другим в упор 13 закрепленскорость разделения календарей огра-. 15 ный на цепном транспортере 1. ничена до 50-60 ч/мин. Устрой ст во работает следующимЦель изобретения — повышение образом. надежности работы устройства. Календарные блоки поступают на

Поставленная цель достигается ременные транспортеры 3, подхватытем, что в устройстве для вкладки 20 ваются отсекателями 2 и ведутся ими обложек в календари, содержащем ме- в зону вкладки обложек 14 (фиг. I). ханизм разделения календарей., ме- Скорость ременных транспортеров больханизм вкладки обложек и транспортер ше скорости отсекателей, поэтому для календарей, механизм разделения календарные блоки 1 постепенно ориенкалендарей включает цепной транспор- 25 тируются нижней, опорной стороной тер с шарнирно укрепленными на нем вперед. Когда календарный блок 16 отсекателями, размещенный под тран- подойдет к месту, где должны вклады-, спортером для календарей, тормозную ваться обложки 14, то отсекатель 2, планку, установленную в зоне вкладки управляемый через ролик 5 горкой 6; обложек под рабочей ветвью транспор- 30 перевернет блок 16,. а неподвижные, тера для.календарей, и горку дуя тормозные планки 7 и 8 сориентируют управления отсекателями. его нижней, опорной стороной назад.

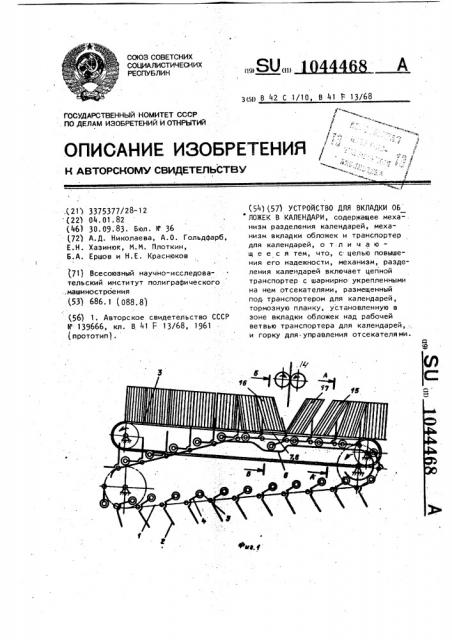

На фиг. 1 изображена принципиаль- Между предыдущим блоком .16 и посленая схема устройства, на фиг. 2 - дующим блоком 17 образуется щель, разрез А-А на фиг. 1, на фиг. 3 - 35 куда и вкладываются обложки 14, разрез Б-Б на фиг. 1, на фиг. 4- Применение этого устройства поз разрез 8-3 на фиг. 2. волит увеличить скорость вкладки обМеханизм разделения календарей ложек в календари и повысить его содержит (фиг. 1) цепной транспортер надежность.

М-А

1РИ468
