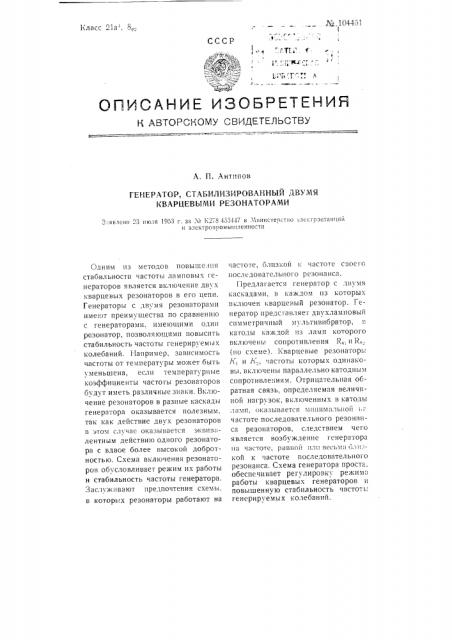

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A. П. Антипов

ГЕНЕРАТОР, СТАБИЛИЗИРОВАННЫЙ ДВУМЯ

КВАРЦЕВЫМИ РЕЗОНАТОРАМИ 3:.ÿâëåíî "3 июля 1953 г. зл М К278 -153+47 в Л!инистерстио .— лентроотаипий и электроиромыииленности

Одним из методов повышения стабильности частоты ламповых генераторов является включение двух кварцевых резонаторов в его цепи.

Генераторы с двумя резонаторами имеют преимущества по сравненшо с генераторами. имеющими один резонатор, позволяющими повысить стабильность частоты генерируемых колебаний. Например, зависимость частоты от температуры может быть уменьшена, если температурные коэффициенты частоты резонаторов будут иметь различные знаки. Включение резонаторов в разные каскады генератора оказывается полезным, так как действие двух резонаторов в этом случае оказывается эквивалентным действию одного резонатора с вдвое более высокой добротностью. Схема включения резонаторов обусловливает режим их работы и стабильность частоты генератора.

Заслуживают пре..1почтения схемы. в которых резонаторы работают на частоте, близкой к частоте своего последовательного резонанса.

11редлагается генератор с двумя каскадами. в каждом пз которы, включен кварцевый резонатор. Генератор предсгавляет двухламповый симметричный мультивибратор, в катоды каждой из ламп которого включены сопротивления R, и R.(но схеме . Кварцевые резонаторь

К, и Ке, частоты которых одинаковы, вксиочены параллельно катодным сопротивлениям. Отрицательная обратная связь, определяемая Beëè÷èной нагрузок, включенных в катоды ламп, оказывается мпнимальнои иг частоте последовательного резонанса резонаторов, следствием чего является возбуждение генератора

II3 частоте, равной или восьми близкой к частоте последовательного резонанса. Схема генератора проста. обеспечивает регулировку режима работы кварцевых генераторов и повышенную стабильность частоть. генерируемых колебаний. № 104451

I1peдмст изобретения

К1

Отв редактор И. Д. Тихомиров

Стандартгиз. Поди. к иеч. 1О/Х1-19бб г. Объем 0,125 и. л. Тираж 400. Г1ена 9ое коп

Министерство культуры СССР..Главное управление полиграфической промышленности.

Ярославский полиграфкомбинат, г. Ярославль, ул. Свободы, 97. Заказ ЭЗАР.

Генератор, c 1èáèëèç(.ðîâàííûé двумя кварцевыми резонаторами, осуществленный по схеме двсхлампового мультивибратора, в катодные цепи ламп которого включе1(ы сопро1ивле11ии, о т л и 1 а 10 щ 11 и с я те м, что, с целью новыгнспия стабильности частоты, резонаторы зключены в оба каскада генератора параллельно катодным сонротивлениям генератора.
