Ручная тележка для перевозки цилиндрических грузов

Ручная тележка для перевозки цилиндрических грузов

Иллюстрации

Показать все

Реферат



РУЧНАЯ tEЛEЖKA ДЛЯ ПЕРЕВОЗКИ ЦИЛИНДРИЧЕСКИХ ГРУЗОВ, содержащая установленную на колесной оси П-образную раму с рукояткой и расположенные на ней упор и захватное приспособление для груза, отличающаяся тем, что, с целью облегчения условий эксплуатации, захватное приспособление представляет из себя шарнирно закрепленный на раме подпружиненный относительно нее П-образный рычаг с отогнутыми вовнутрь рамы свободными концами, при этом указанный рычаг связан гибкой связью с рукояткой. W 4 сл to сх фие.

.„SU„„1044528 А

СОНИ СО8ЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

3I5D B 62 В 1 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (54) (57) РУЧНАЯ ТЕЛЕ5ККА ДЛЯ ПЕРЕВОЗКИ ЦИЛИНДРИЧЕСКИХ ГРУЗОВ, содержащая установленную на колесной оси

П-образную раму с рукояткой и расположенные на ней упор и захватное приспособление для груза, отличающаяся тем, что, с. целью облегчения условий эксплуатации, захватное приспособление представляет из себя шарнирно закрепленный на раме подпружиненный относительно нее П-образный рычаг с отогнутыми вовнутрь рамы свободными концами, при этом указанный рычаг связан гибкой связью с рукояткой.

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2895855/27-11 (22) 19.03.80 (46) 30.09.83. Бюл. № 36 (72) К. А. Гречков

1 (71) Сибирский филиал Центра по научной организации труда и управления производством Министерства нефтеперерабатывающей и нефтехимической промышленности

СССР (53) 629.11.311(088.8) (56) 1. Патент Франции № 1463329, кл. В 62 В,1966 (прототип). М

Р-". ":.f,fp q g

6 Ф ЛЛ 3 Яа" gg

1ф :.;. ;,„;.;„)3

Нйфбй® рр

1044528 фиг.2

Составитель Н. Веялко

Редактор О. Сопко Техред И. Верес Корректор А. Повх

Заказ 7443/16 Тираж 647 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113036, Москва, Ж вЂ” 35, Раушская наб., д. 4/6

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к транспортной технике, а именно к одноосным ручным тележкам для перевозки грузов.

Известна ручная тележка для,перевозки цилиндрических грузов, содержащая установленную на колесной оси П-образнув раму с рукояткой и расположенные на ней упор и захватное приспособление для груза (1).

Однако такая ручная тележка характеризуется сложностью конструкции и технического обслуживания:

Цель изобретения .;. облегчение условий эксплуатации.

Указанная цель достигается тем, что в ручной тележке для перевозки цилиндрических грузов, содержащей установленную на колесной оси П-образную раму с рукояткой и расположенные на ней упор и захватное приспособление для груза, захватное приспособление представляет из себя шарнирно закрепленный на раме подпружиненный относительно нее П-образный рычаг с отогнутыми вовнутрь рамы свободными концами, при этом указанный рычаг связан гибкой связью с рукояткой.

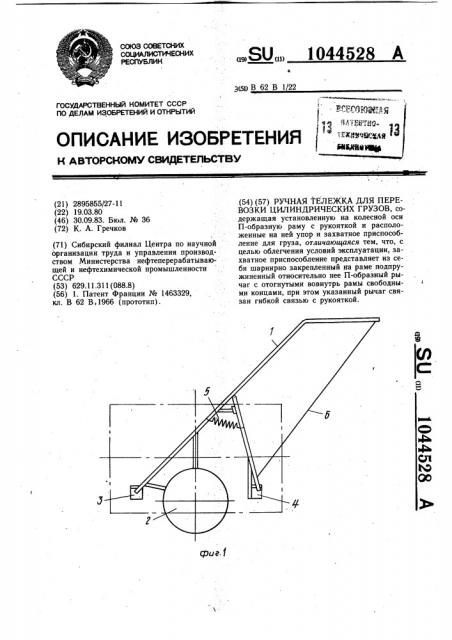

На фиг. 1 изображена тележка, вид сбоку; на фиг. 2 — то же, вид сзади.

Тележка для перевозки цилиндрических грузов имеет шасси, состоящее из рамы 1 с рукояткой и двух колес 2, упор 3, уста2 новленный на раме, рычаг 4, шарнирно закрепленный на раме и имевший П-образную форму, пружину 5, соединеннув с рамой 1 и рычагом 4, и гибкую связь б, соединявшую рычаг 4 с рукояткой.

Тележка работает следующим образом.

Тележка подкатывается к торцу цилиндрического груза, наклоняется так, чтобы концы упора 3 проходили под грузом,не задевая его, и продвигается вперед до совме1О щения оси колес 2 с плоскостью, s которой лежит центр тяжести груза. Рычаг 4 упирается в торец груза, отводится назад и при этом растягивается пружина 5. Затем прикладывается усилие к рукоятке рамы 1 и упором 3 поднимается одна сторона груза, Рычаг 4 опускается вниз, скользя по торцу груза. Усилие прикладывается к рукоятке до тех пор, пока рычаг 4 не выйдет из соприкосновения с торцом и пружиной

5 заведется под цилиндрический груз. Груз, о опирающийся на упор 3 и рычаг 4, устанавливается в горизонтальное положение. Тележка готова к перевозке. Разгрузка тележки производится в обратном порядке за исключением вывода рычага 4 из-под груза, который осуществляется гибкой связью б.

Предлагаемая тележка облегчает условия эксплуатации при перевозке цилиндрических грузов.
