Судоходный шлюз

Судоходный шлюз

Иллюстрации

Показать все

Реферат



СУДОХОДНЫЙ ШЛЮЗ по йвт. св. М( 1О04521, от. личаюш и и с я тем, что, с целью повьппеиия надежностн работы путем стабилизации уровня воаы в камере шлюза, он сна& жен дополнительными резервуарами, уста яовленными на днише шлюз по всей его длине и имеющими жесткие верхние шиты , на торцах которых, обращенных друг к другу, закреплены эластичные прокладки, при этом полость каждого .резервуара связана с источником пода;чи сжатой рабочей срешл.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) 3(51) Е 02 С 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

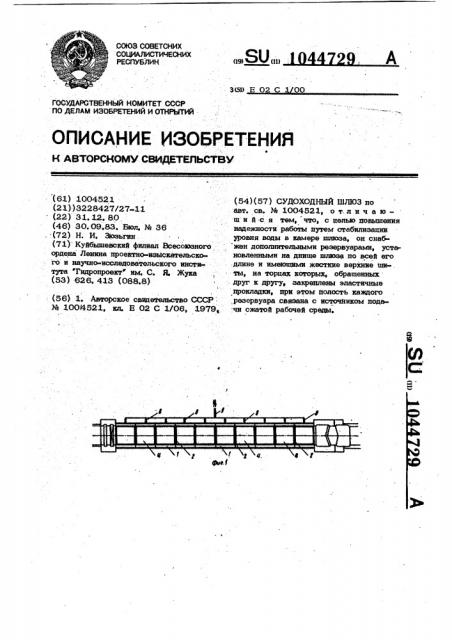

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (61) 1004521 (54)(57) СУДОХОДНЫЙ ШЛЮЗ по (21))3228427/27-11 . авт. св. Ж 1004521, о т.л и ч а ю— (22) 31, 12. 8.0, m è и с я тем, что, с целью повьпиения (46) 30.09.83. Бюл, М 36 надежности работы путем стабилизации (72) Н. И, Зюзьгин уровня воды в камере шлюза он снаб(71) Куйбышевский филиал Всесоюзного жен дополнительными резервуарами, устаордена Ленина проектно-изь|скательско новленными на днище шлюза по всей его го и научно-исследовательского инсти- длине и имеющими жесткие верхние щи-.

T7ra Гидропроект им. С. Я. Жука .. ты, на торцах которых, обращенных (53) 626. 413 (088.8) друг к другу, закреплены эластичные прокладки, при этом полость каждого

: (56) 1. Авторское свидетельство СССР,резервуара связана с источпиком подаМ 100Ф521, an. Е 02 С 1/06, 1979 чи сжатой рабочей среды.

44729 2

10

Цель изобретения - повышение надеж- ности работы путем стабилизации уровня воды в камере шлюза.

Поставленная цель достигается тем, что судоходный шлюз снабжен дополнительными резервуарами, установленными на днище шлюза по всей его длине и имеющими жесткие верхние шиты, на торцах которых, обращенных друг к другу, закреплены эластичные прокладки, при этом полость каждого резервуара связана с источником подачи сжатой рабо- чей среды.

На фиг. 1 изображен судоходный шлюз в плане; на фиг. 2 - то же, с уровнем воды по верхнему бьефу, продольный разрез; на фиг. 3 — состояние шлюза

5 при случае выхода из строя .одного из резервуаров; на фиг. 4 — узел сопряжения шитов в местах мажсекционных швов.

Судоходный шлюз включает в себя камеру из отдельных секций 1, расчлененных межсекционными швами 2, на днише 3 которых установлены и закреплены герметичные изменяемые в объеме

55.t 1п

Изобретение относится к гидротехни: ке, в частности к судоходным шлюзам.

По основному авт. св. М 1004521 известен судоходный шлюз, включающий камеру со стенками и днишем и устройство для изменения уровня воды в камере, содержашее герметичный изменяемый в объеме резервуар, полость которого связана посредством трубопровода с источником сжатой рабочей среды.

Верхняя часть резервуара содержит жесткий щит, а каждая боковая стенка выполнена из эластичных пластин. На торцах жесткого щита со стороны стенок камеры установлены решетки (1)

Однако известный судоходный шлюз обладает недостаточной надежностью эксплуатации при камерах, расчлененных на секции температурно-осадочными швами, так как от температурно-осадочных воздействий на камеру шлюза могут возникать деформации, влекущие за собой повреждение оболочки сплошного (на всю камеру) герметичного резервуара. Кроме того, при случае местного повреждения резервуара от лю5ых иных причин, ставится в угрожаемое аварийное состояние вся камера шлюза и соответственно выход из строя транспортной магистрали. Ремонтные работы в любых случаях, при значительной длине резервуара, неудобны и зат руднительны, резервуары 4, с эластичными стенками 5, причем со стороны межсекционHbIK швов жи стенки выполнены в виде полугофр с выпуклостями во внутреннюю сторону резервуаров, с жесткой верхней частью в виде шита 6, на торцах которого со стороны межсекционных швов установлены эластичные прокладки 7.

К полости каждого резервуара 4 выполнен отдельный подвод сжатой рабочей среды с индйвидуальным регулированием 8 от источника 9 сжатой среды, Судоходный шлюз работает следующим образом.

При уровне воды в камере шлюза, равным с уровнем нижнего бьефа, резер-. вуары 4 находягся в сложном состоянии под водой на днище 3 камеры с отметкой верха шитов 6 ниже отметки на короле нижней головы. Суда входят в камеру, располагаются и швартуются обычным порядком. После закрытия нижних ворот производят увеличение объемов резервуаров 4 путем одновременного впуска, в их . полости сжатой рабочей среды, благодаря чему происходит вытеснение находяшей-. ся воды в камере, т.е, подъем ее уровня до необходимой отметки, например до уровня верхнего бьефа, причем отметка верха шитов 6 не выступает выше от ,метки на короле верхней головы. Пони жение уровня воды в камере производят в обратном порядке т. е. объем резервуа-! ров 4 сокращают путем одновременного выпуска сжатой рабочей среды, при этом эластичные стенки 5 резервуаров 4 вдавливаются внутрь, которые располо жены со стороны стен камеры, à со стороны межсекционных швов эластичные стенки складываются по вертикали, так как они выполнены по форме полугофр, а выпуклости их, направленные внутрь резервуара, способствуют лучшему складыванию оболочки внешним давление воды, кото рое больше внутреннего. Эластичная .оболочка 5 резервуаров 4 надежно зашищена

or повреждений внешними предметами, попадающими в камеру шлюза, со стороны стен камеры- . решетками, а со стороны межсекционного шва» эластичными прокладками 7.

Судоходный шлюз способен работать и выполнять необходимые функции даже при случае повреждения одного из резервуаров, при этом подача сжатой рабочей среды только в этот резервуар прекращается и он остается в сложенном состоянии на днише камеры шлюза. з 1044729 4

Использование предлагаемого судоход- лит до минимального предела довести ного шлюза позволит исключить расходо- швартовые нагрузки на стены камеры ванне воды верхнего бьефа или специально вследствие спокойного отстоя судов и запасаемой в отдельных емкостях на про- облегчит эксплуатацию. цессе шлюзования, значительно упростит 5 Предлагаемый судоходный шлюз даст конструкции с достйжением. соответствую- значительный экономический эффект нашей экономии материалов, сократит время родному хозяйству как в капитальном шлюзования и соответственно увеличит строительстве, так и в эксплуатационных пропускную способность шлюза, позво- эатратах.

1044729

Подцисное

Эаказ 7482/26 Тираж 673

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушакая наб., д. 4/S

Филиал ППП "Патент", г. Ужгород, ул. Проектнан, 4

Составитель Г, Луценко

Редактор П. Макаревич Техред A. Ач . Корректор И. Эрдейи
