Трехслойная панель ограждения и способ ее изготовления

Трехслойная панель ограждения и способ ее изготовления

Иллюстрации

Показать все

Реферат



1. Трехслойная панель ограждения, включающая каркас в виде контурной рамы и прикрепленные к нему листы обшивок с ребрами жесткости с анкерами и заливочный утеплитель, отличающаяся тем, что, с целью увеличения несущей способности и жесткости, ребра жесткости смешены от продольной оси симметрии панели в разные стороны, а анкера на противоположных ребрах жесткости смешены в шахматном порядке. 2. Способ изготовления трехслойной панели ограждения, включающий сборку рамы каркаса, крепление к ней обшивок, заполнение полости панели утеплителем, отличающийся тем, что заливочный утеплитель вводят в полость панели до установки верхней обшивки, а последнюю устанавливают до затвердевания заливочного утеплителя, i втапливая в него анкера и продольное ребро жесткости, а затем соединяют обшивку (Л по периметру с рамой каркаса.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д151> Е 04 С 2)24

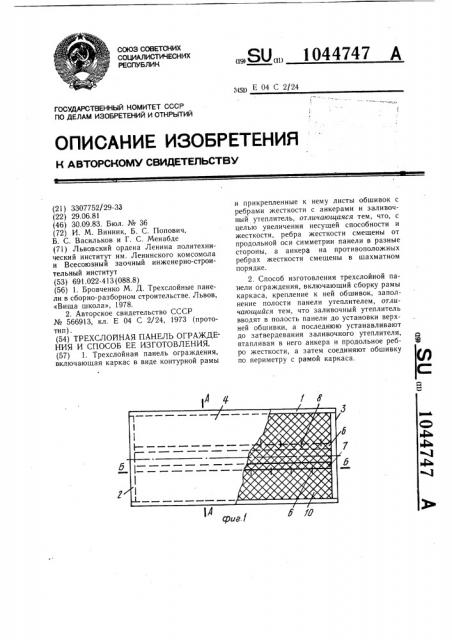

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3307752/29-33 (22) 29.06.81 (46) 30.09.83. Бюл. № 36 (72) И. М. Винник, Б. С. Попович, Б. С. Васильков и Г. С. Менабде (71) Львовский ордена Ленина политехнический институт им. Ленинского комсомола и Всесоюзныи заочный инженерно-строительный институт (53) 691.022-413 (088.8) (56) 1. Бровченко М. Д. Трехслойные панели в сборно-разборном строительстве. Львов, «Вища школа», 1978.

2. Авторское свидетельство СССР № 566913, кл. Е 04 С 2/24, 1973 (прототип) . (54) ТРЕХСЛОЙНАЯ ПАНЕЛЬ ОГРАЖДЕНИЯ И СПОСОБ ЕЕ ИЗГОТОВЛЕНИЯ. (57) 1. Трехслойная панель ограждения, включающая каркас в виде контурной рамы

„„SU„„1044747 A и прикрепленные к нему листы обшивок с ребрами жесткости с анкерами и заливочный утеплитель, отличающаяся тем, что, с целью увеличения несущей способности и жесткости, ребра жесткости смещены от продольной оси симметрии панели в разные стороны, а анкера на противоположных ребрах жесткости смещены в шахматном порядке.

2. Способ изготовления трехслойной панели ограждения, включающий сборку рамы каркаса, крепление к ней обшивок, заполнение полости панели утеплителем, отличающийся тем, что заливочный утеплитель вводят в полость панели до установки верхней обшивки, а последнюю устанавливают до затвердевания заливочного утеплителя, втапливая в него анкера и продольное реб- Е ро жесткости, а затем соединяют обшивку по периметру с рамой каркаса.

1044747

Составитель М. Виноградо ва

Редактор Т. Мермелштейн Техред И. Верес Корректор А. Тяско

Заказ 7485/27 Тираж 724 П одгпсное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
