ОПАЛУБКА ДЛЯ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ СТЕН ЗДАНИЙ С ОБЛИЦОВКОЙ , включающая наружный решетчатый и внутренний опалубочные щиты и фиксирующие элементы облицовочных плит, отличающаяся тем, что, с целью сокращения трудозатрат на опалубочных работах , опалубка снабжена рещеткой из вертикальных ребер, которые контактируют с наружным рещетчатым щитом, а фиксирующие элементы выполнены в виде упругих пластин и закреплены на ребрах рещетки , при этом расстояние между ребрами соответствует щирине облицовочных плит, а сама рещетка установлена с возможностью перемещения параллельно опалубочным щитам. (Л 4 СП СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1044753

511 E 04 G 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

q)ue t

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3396015 29 — 33 (22) 12.02. 82 (46) 30.09.83. Бюл. № 36 (72) В. А. Атанесян (71) Проектный институт «Ереванпроект» (53) 69.057.5 (088.8) (56) 1. Авторское свидетельство СССР № 705093, кл. Е 04 G 11 22, 1976.

2. Авторское свидетельство СССР № 924314, кл. Е .04 G 13/00, 1980 (прототип). (54) (57) ОПАЛУЮ КА ДЛЯ ВОЗВЕДЕНИЯ

МОНОЛИТНЫХ СТЕН ЗДАНИИ С ОБЛИЦОВКОЙ, включающая наружный решетчатый и внутренний опалубочные щиты и фиксирующие элементы облицовочных плит, отличающаяся тем, что, с целью сокращения трудозатрат на опалубочных работах, опалубка снабжена решеткой из вертикальных ребер, которые контактируют с наружным решетчатым щитом, а фиксирующие элементы выполнены в виде упругих пластин и закреплены на ребрах решетки, при этом расстояние между ребрами соответствует ширине облицовочных плит, а сама решетка установлена с возможностью перемещения параллельно опалубочным щитам.

1044753

Изобретение относится к строительству и предназначено для возведения монолитных стен с одноврех(енной облицовкой.

Известна опалубка для возведения монолитных стен зданий с облицовкой, сocTQяшей из домкратной рамы, на вертикальных элементах которой установлены направляющие валики, а на горизонтальных —— направляющие гребенки с направляющими зубьями для крепления облицовочных плиток, причем зубья гребенки имеют двутавровый профиль в вер»ней ее части и Тааровый — в нижней. При бетонировании облицовочные !!витки устанавливают между двутавровыми элементами зубьев (! ).

Однако эта опалубка не обеспечивает высокую точность установки облицовочных плит и их фиксацию в монтажном положении, при этом возможно протекание цементного молока через швы на лицевую поверхность плит, что ухудшает качество облицованной повер»ности. Кроме того, между облицовочными плитами в вертикальном направлении образуются незаполненные раствором и!вы.

Наиболее близкой к предлагаемой является опалубка для возведения монолитных стен с одновременной облицовкой, включающая наружный решетчатый и внутренний опалубочный щиты и фиксирующие элементы облицовочных плит в виде гибких лент, о»ватываю!цих каждую плиту и соответствук>!цее ребро решетки наружного шита. После заливки в опалубку бетонной смеси и ее затвердевания ленты с наружной стороны шита срезак1т и производят распалубку (2).

Недостатком известной опалубки являются значительные трудозатраты, связанные с укладкой и удержанием облицовочных плит, а также с».la.icHèå»1 фиксирующего элемента перед распалубкой.

Цель изобретения -- сокращение трудозатрат На опалубочные раооты.

Поставленная цель достигается тем, что опалубка для возведения монолитabl» стен зданий с облицовкой, включаю!цая наружный решетчатый и внутренний опалубочные щиты и фиксируfoilfliP элементы облицовочны» плит, снабжена решеткой из вертикальных ребер, которые контактируют с наружным решетчатым щитом, а фиксирующие элементы выполнены в ви „p упругих пластин и закреплены на ребрах решетки, при этом расстояние между ребрами соответствует ширине облицовочных плит, а сама решетка установлена с возмо KaocTblo

50 параллельно гн (алубоч ным

Il(. Р(ЧЕ I I I(H И и

»1! та»1.

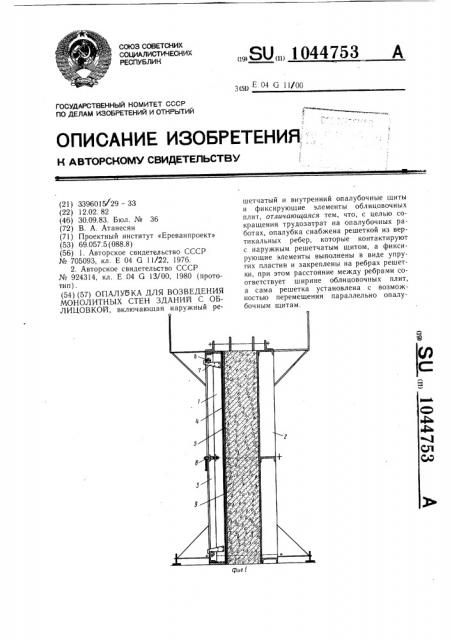

На фиг. 1 изображена опалубка, поперечный разрез; на фиг. 2 наружный щит опалубки: на фиг. 3 разрез А Л на фиг. 2; Ha ф»г. 4 — To >Kp, обл»ц(, !очные

ГЫ Б ф»КСИРОВаННОМ !f0 ×ÎÆ(.-НИИ.

Опалубка включает наружный решетчатый 1 и внутренний 2 щиты и снабжена решеткой 3 из вертикальных ребер, на которых закреплены фиксирующие элементы

4 облицовочных плит 5, выполненные в виде упругих пластин (например, прорезиненных элементов .трапецеидального профиля). Ребра решетки 3 расположены между реорами наружного щита 1, при этом расстояние между ними соответствует ширине облицовочных плит. Решетка 3 снабжена роликами 6, установленными на направляющих 7, закрепленных на наружном щите 1 для перемещения параллельно опалубочным шитам (в плоскости, перпендикулярной плоскости облицовки) с помощью винтовых домкратов 8.

Кроме того, на фиг. 1 и 4 изображена бетонная смесь 9.

Опалубка работает следующим образом.

В горизонтальном положении на наружный ILllfT 1 укладывают облицовочные плиты 5 так, чтобы торцы плит совпали с гранью ребер наружного щита 1. Вращением ручки домкратов 8 перемещают решетку

3 относительно наружного щита 1 по направляющим 7, при этом упругие элементы

4 зашемляются между облицовочными пли.га! и, уменьша!отся в объеме и прижимают их. Затем наружный шит вместе с облицовочными плит ами устанавливают вертикально на проектную отметку, устанавливают также внутренний шит 2 и в пространство между ними заливают бетонну!о смесь 9, после затвердевания которой производят распаз!»бку опалубки. В результате получается монолитная стена с облицовкой с вертикальными швами, наполовину заполненными раствором, которые х(ог»т иметь декоративное значение и обеспечивают долговечность облицовки. До распалубки наружного !пита при необходимости возможно дальнейшее перемещение решетки для вывода упругих элементов из щели между плитами, при этом используются упругие элементы различного профиля, например полукруглые, трапецеидальные.

Применение предлагаемой опалубки позволит сократить трудозатраты на опалубочн >f» работах на !0-15 /ч.
