Реферат

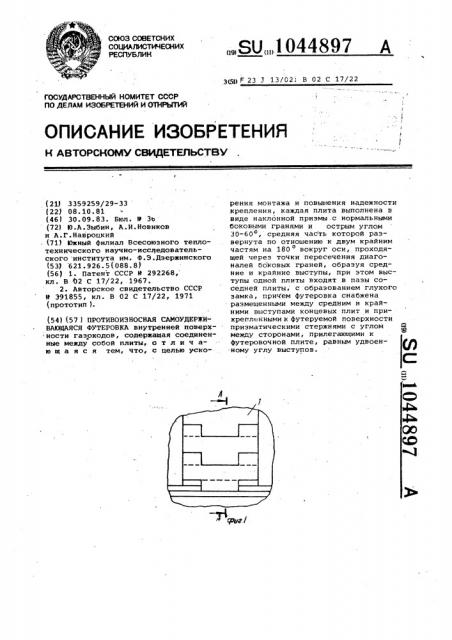

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHOIVIY СВИДЕТЕЛЬСТВУ

1 с k

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3359259/29-33 (222 08-10.81 (46) 30.09.83. Вюл. 9 Зь (72) IO.A.Çûáèí, A.È.Hîâèêîâ и A.Ã.Íàâðîöêèé . (71) Южный филиал Всесоюзного теплотехнического научно-исследовательского института им. Ф.Э.Дзержинского (53) 621.926.5(088.8) (56) 1. Патент СССР Р 292268, кл. В 02 С 17/22, 1967.

2. Авторское свидетельство СССР

Р 391855, кл. В 02 С 17/22, 1971 (прототип ). (54) (57 ) ПРОТИВОИЗНОСНАЯ САМОУДЕРЖИВАЮЩАЯСЯ ФУТЕРОВКА внутренней поверхности гаэоходов, содержащая соединен" ные между собой плиты, о т л и ч аю щ а я с я тем, что, с целью уско„„SU„„1044897 A

3(5В F 23 3 13/02: В 02 С 17/22 рения монтажа и повышения надежности крепления, каждая плита выполнена в виде наклонной призмы.с нормальными боковыми гранями и острым углом

30-600, средняя часть которой развернута по отношению к двум крайним частям на 180 вокруг оси, проходящей через точки пересечения диагоналей боковых граней, образуя средние и крайние выступы, при этом выступы одной плиты входят в пазы соседней плиты, с образованием глухого замка, причем футеровка снабжена размещенными между средиим и крайними выступами концевых плит и прикрепленными к футеруемой поверхности призматическими стержнями с углом между сторонами, прилегающими к футеровочной плите, равным удвоенному углу выступов.

С::

1044897

Изобретение относится к защите от абразивного износа внутренних рабочих поверхностей оборудования тепловых электростанций, например дымососов, газоходов и др. Абразивный износ рабочих поверхностей оборудования происходит вследствие воздей=-твия на них частиц угольной золы.

Известны противоизносные футеровки, состоящие из .иэносостойких плит,, например плит из каменного литья, и 0 др. материалов, закрепленных с помощью различных прижимных элементов типа болтов (1 j.

Однако значительная вибрация таких агрегатов как дымососов, газо- ходов и большие скорости потока частиц угольной золы, достигающие

30 м/с, приводят к растрескиванию футеровочных плит в местах болтового крепления. Кроме того, такие футеровки связаны с изготовлением

2О множества отверстий .на карпу= е оборудования для болтового крепления, что снижает прочность корпуса, повышает трудоемкость монтажа.

Наиболее близким техническим решением к предлагаемому является противоизносная футеровка, выполненная иэ набора соединенных между собой одинаковых футеровочных плит в которых с одной стороны имеется

ЗО выступ., входящий в паз Г-образного крепежного элемента, укрепленного на футеруемой поверхности, и паз для хвостовика предыдущего элемента, а с другой стороны хвастовик, входящий в паз последующей футеровочной плиты (2).

Недостатками известной футеровки являются большая трудоемкость изготовления и монтажа, вазможность вы- 4О падения футеровочных плит, что снижает надежность футеровки.

Цель изобретения — ускорение монтажа и повышение надежности крепления футеравки. 45

Указанная цель. достигается тем, что в противоизносной самоудерживающейся футеровке внутренней поверхности газахадов, содержащей соединен-. ные между собой плиты, каждая плита выполнена в виде наклонной призмы с нормальными боковыми гранями и острым углом 30-60 в, средняя часть которой развернута па отношению к двум край-, ним частям на 180О вокруг оси„ проходящей через . точки пересечения диагоналей боковых граней, образуя средние и крайние выступы, при этом выступы одной плиты входят в пазы соседней плиты, с образованием глухого замка, причем футеровка снабжена размещенными между средним и крайним выступами концевых плит и прикрепленными к футеруемой поверхности призматическими стержнями с углом между сторонами, прилегающими к футеровоч-. 65 ной плите, главным удвоенному углу выступай.

Ускорение монтажа футеровки достигается эа счет того, что вместо крепления и монтажа отдельных плит монтируются сразу блоки или панели футеровочных плит. При этом плиты из-за конструкции соединяются между собой таким образом, что полностью исключается возможность перемещения плит одна относительно другой как в го-, ризонтальной, так и в вертикальной плоскостях. Поперечные профильные стержни входят в пазы крайних плит, в результате чего плиты не могут перемешаться в вертикальном направ- лении ни вверх, ни вниз. После закрепления стержней на футеруемой поверхности блок плит плотна фиксируется на ней, при этом нет необходимости в дополнительном креплении плит с помощью клеев или замазок.

Поперечные профильные стержни крепят к футеруемой поверхности с помощью. сварки, болтов, заклепок и т.п.

На фиг. 1 изображен фрагмент фасада стенки корпуса дымососа с футеровкой; на фиг. 2 — разрез A-А на фиг. 1, на фиг. 3 — панель, состоящая из трех блоков плит, каждый из которых включает шесть плит, на фиг. 4 - плита, аксонометрическая проекция..

Противоизносная футеровка состоит из выполненных с профильными краямИ. футеровочных плит 1 и поперечных профильных стержней 2, например, квадратного сечения, которые укреплены на футеруемой стенке 3. Плиты выполнены со средними и крайними выступами 4 с углом наклона 30-60@ .

При выступе с углом менее 30 снижается прочность выступов и острые кромки плит обламываются в процессе эксплуатации, а при угле больше 60 нарушается надежность сцепления плит одна с дру гой из-за уменьшения поверхности контакта соседних плит.

При монтаже блока плиты соединяются оцна с другой, затем вставляются стержни 2, после чего стержни крепят к футеруемай поверхности.

При монтаже панели отдельные плиты 1 монтируются в блоки как описано выше, после чего в крайние плиты блоков вставляются поперечные стержни 2 и затем к этим стержням крепятся стягивающие элементы 5. Полученная таким образом панель, состоящая из блоков плит, легко транспортируется на место футеровки, где крепежные рами панелей крепят к футеруемой поверхности:

Предварительная сборка футеровочных плит в блоки ь. панели сокращает время футеровки энергетического оборудования, кроме того снижается тру.доемкость футеровки:, В связи с ваз1044897 фиг.д

Составитель Л. Мацук

Редактор Н. Гришманова Техред И, Метелева Корректор 0. Тигор

Тираж 583

Заказ 7505/34

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, й-35, Раумская наб., д. 4/5

«««««

Филиал ППП "Патент", r. ужгород, ул. Проектная, 4 можностью независимого крепления отдельных блоков и панели футеровочных плит их можно устанавливать сразу в нескольких местах футеруемой поверхности, что также позволяет ускорить монтаж. футеровки, а это повышает эффективность использования энергетического оборудования.
