Реферат



ДИСКРЕТНЫЙ УРОВНЕМЕР ДЛЯ ЭЛЕКТРОПРОВОДНЫХ СРЕД по авт.СВ. № 522418, обличающийся тем, что, с целью снижения энергоемкости и упрощения схемы уровнемера , отрицательный полюс опорного источника соединен с отводом от эквипотенциальйой точки силового источника . Ри.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

)(Sl) G 01 Р 23 24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОБ ЕТЕНИй И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (61) 522418

t (21) 3475978/18-10 (22) 29.07.82 (46) 30.09.83. Вюл. М 36 .(72) У.Г.Стецюк и Г.И.Косенков (71) Смоленский филиал Всесоюэного научно-исследовательского института электрификации сельского хоэяйства (53) 681.128.62(088.8) (56) 1. Авторское свидетельство СССР

9 522418, кл. g 01 F 23/24, 1978.

„„Я0„„1 4994 А (54) (57) ДИСКРЕТНЫЙ УРОВНЕМЕР ДЛЯ

ЭЛЕКТРОПРОВОДНЫХ СРЕД по авт.св.

Р 522418, отличающийся тем, что, с целью снижения энергоемкости и упрощения схемы уровнемера, отрицательный полюс опорного источника соединен с отводом от эквипотенциальной точки силового источника °

1044994

Изобретение относится к приборостроению и измерительной технике а именно к устройствам для контроля уровня, и может найти применение в различных отраслях промышленности и сельского хозяйства для измерения уровня электропроводных сред.

По основному авт.св. 9 522418 известен дискретный уровнемер для элект-ропроводных сред, содержащий измерительные электроды, установлен- ные по всему диапазону измерения и подключенные к одному полюсу силового источника питания, другой полюс которого соединен с корпусом объекта контроля. С целью уменьшения по.грешности измерения от налипания„ уровнемер снабжен вторым(опорным) источником питания, который включен между силовым источником питания и индикатором встречно к аиловому источнику, а измерительные электроды через изоляторы установлены на защитном электроде, который выполнен общим для всех измерительных электродов.

При положении уровня электропроводной среды ниже измерительного электрода через индикатор по налипшему слою между измерительным и охран-. ным электродами протекает ток,.созданный опорным источником питания. ЗО

Направление этого тока таково, что индикатор остается закрытым, т.е. не срабатывает. При подъеме уровня до измерительного электрода последний вступает у в контакт с контролируемой средой, при этом через измерительный электрод, среду и корпус замыкается цепь силового источника, что вызывает изменение направления тока через индикатор и его срабатывание(1).

При использовании в указанном уровнемере в качестве источников питания полупроводникОВых g лампОвых и других 4 выпрямителей с вентилями односторон-. ней проводимости протекание тока силового источника по цепи, образованной индикатором, измерительным электродом, средой и корпусом, становится невозможным, ток создается только опорным источником и в режиме новыаения уровня до измерительного электрода не только не изменит направление на противоположное, ио и возрастет по величине, что приве- 55 дет к ложному показанию индикатора.

Обеспечение двухсторонней проводимОСти источников питания аутем шунтирования выпрямителей резисторами с сопротивлением значительно меньшим, 60 чем сопротивления утечки по контролируемой среде от электродов к керпусу и между электродами; приводит к значительному увеличению потребляемой уровнемером мощности.

Цель изобретения — снижение энергоемкости и упрощение схемы уроэнемере.

Указанная цель достигается тем, что в дискретном уровнемере для электропроводных сред отрицательный полюс опорного источника соединен с отводом от эквипотенциальной точки силового источника.

Соединенные перемычкой параллельО .но опорный источник и часть силового источника представляют собой один источник °

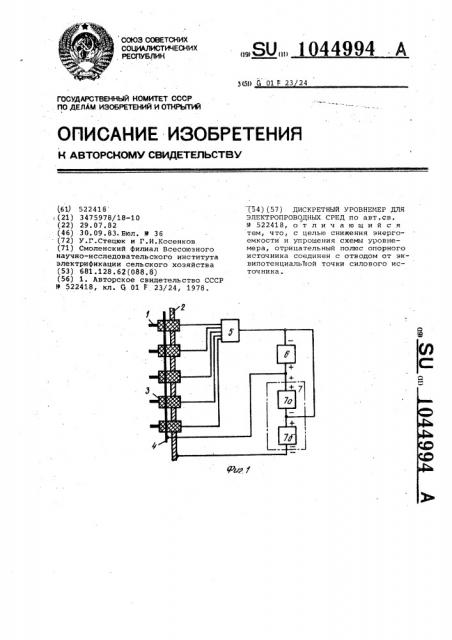

На фиг.1 и 2 схематично изображено предлагаемое устройство.
