Реферат



РЕЗИСТИВНАЯ ПАСТА, включающая кислородсодержащее соединение рутения, стеклосвязку, этилцеллюлозу, терпинеол, дибутилфталат отличающаяся тем, что, с целью увеличения срока хранения пасты, она дополнительно содержит изоамилсалицилат и полиэтиленгликоль при следующем соотношении компонентов, Ки ело родсоде ржащее соединение рутения . 7,.0 Стеклосвязка 38, Этилцеллюлоза 0,,1 Терпинеол16,0-17,5 Дибутилфталат 2,3-2,6 Изоамилсалицилат 2,,1 Полиэтиленгликоль 0,,1 с S

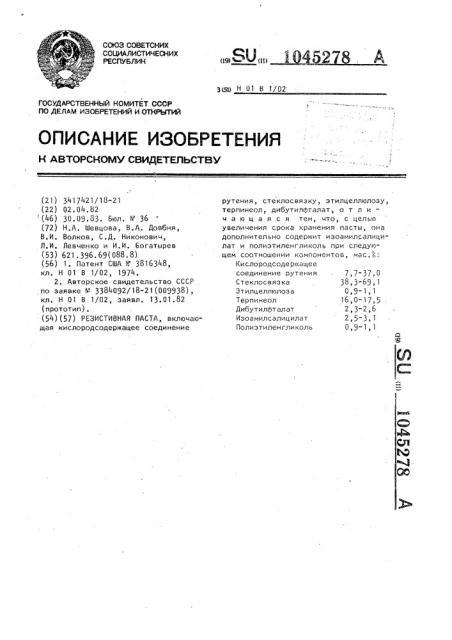

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) - (11) 3(51) Н 01 В 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

7,7-37.0

38,3-69,1

0,9 1,1

16,0 "7,5

2,3-2,6

2,5-3,1

0,9

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

l1O ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3417421/18-21 (22) 02.04,82 (46) 30.09,83. Бюл. h 36 (72) Н.A. Шевцова, В.A. Довбня, В.И. Волков, С,Д, Никонович, Л.И. Левченко и И ° И, Богатырев (53) 621.396.69(088.8) (56) 1. Патент СШЯ )1 3816348, кл. Н 01 В 1/02, 1974.

2. Авторское свидетельство СССР по заявке 1(1 3384092/18-21(009938), кл. Н 01 В 1/02, заявл. 13.01.82 (прототип), (54)(57) РЕЗИСТИВНЯЯ llACTA, включающая кислородсодержащее соединение рутения, стеклосвязку, этилцеллюлозу, терпинеол, дибутилфталат, о т л ич а ю щ а я с я тем, что, с целью увеличения срока хранения пасты, она дополнительно содержит изоамил алицилат и полиэтиленгликоль при следующем соотношении компонентов, мас.). :

Кислородсодержащее соединение рутения

Стеклосвязка

Этилцеллюлоза

Терпинеол

Дибутилйталат

Изоамилсалицилат

Полиэтиленгликоль

Содержание компонентов в реэистивной пасте, мас,/

Состав

Стекло ЭтилДибутилфталат

Терпинеол

Из оПолиэтилен глинит нит свин- висца мута амилсали< целрутения люлоза цилат коль

2,6 t,0 16,5

2,5

3,1

2,3

17,0

16,0

16,1

5/,7

1,0

0,9

69,2

56 2

38,3

69,1

47

61,0

64,0

2,3

2,9

7,7

2,6

0,9

20,7

0,9

17,5

16,0

16,2

16,1

16,2

37,0

7,8

2 у 9

2,4 3,0

1,0

29,2

1,0

3,0

2,6

5,0

1,0

2,5

5,0

Изобретение относится к электронной технике и может быть использовано, например, в микроэлектронике для изготовления высоковольтных толстопленочных резисторов методом трафаретной печати.

Известна реэистивная паста, содержащая кислородсодержащее соединение рутения, стеклосвяэку, этилцеллюлозу и терпинеол (lj.

Недостаток данной резистивной пасты состоит в небольшом сроке хранения с сохранением необходимых печатных свойств.

Наиболее близким к предлагаемому является реэистивная паста, содержащая кислородсодер><ащее соединение рутения, стеклосвязку, этилцеллюлозу, терпинеол, дибутилфталат (2) .

Недостаток известной реэистивной пасты заключается в небольшом сроке хранения (0,5- 1,5 мес) без расслоения и изменения печатных свойств, Цель изобретения - увеличение срока хранения пасты.

Поставленная цель достигается тем, что резистивная паста, содержащая кислородсодержащее соединение рутения, стеклосвязку, этилцеллюлозу, терпинеол, дибутилфталат, дополнительно содержит изоамилсалицилат и полиэтиленгликоль при следующем количественном соотношении компонентов. мас.3:

Двуокись Руте- Руте045278 2

Кислородсодерн<ащее соединение рутения 7,7- 37,0

Стеклосвяэка 38,3-69,1

Этилцеллюлоэа 0,9-1,1

Терпинеол 16,0- 1 7, 5

Дибутилфталат 2,3-2,6

Изоамилсалицилат 2,5-3,1

Полиэтиленгликоль 0,9-1,1

Для получения резистивной пасты

1О приготавливают девять составов компонентов, каждый из которых получают следующим образом °

В колбу, снабженную обратным холо1I5 дильником и мешалкой, помещают навести этилцеллюлозы, терпинеола, изоамилсалицилата, дибутилфталата и полиэтиленгликоля, нагревают колбу на глицериновой бане до 70-80 С

20 при постоянном перемешивании и выдерживают при этой температуре до полного растворения этилцеллюлозы и получения прозрачной однородной массы желтоватого цвета. Затем полученную

25 органическую массу и кислородсодериа ее соединение, стеклосвязку тщательно перемешивают 40-60 мин, Полученную резистивную пасту наносят на керамические подложки ВК94"1 через в сетчатый трафарет с последующим изучением качества покрытия с помощью микроскопов ИБС-2 и НИИ-2.

Составы резистивной пасты приведены в таблице. !

3 1045278 4

Резистивная паста имеет срок хра- Изобретение позволяет улучшить канения 6-8 мес без расслоения и изме- чества реэистивных покрытий при коннения печатных свойств. тактной трафаретной печати.
