Стабилизированный преобразователь напряжения
Иллюстрации
Реферат
СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, содержащий блокинг-генератор на ключевом транзисторе и трансформаторе, входом подключенный к входной клемме, а выходом через выпрямительный диод подсоединенный к выходной клемме и общей шине, и узел сравнения на транзисторе, коллектор которого св :зан с базой ключевого транзистора блокинг-генератора, а база через стабилитрон подключена к выходной клемме , отли.чающийс.я тем, что, с целью упрощения регулирования коэффициента стабилизации с возможностью .регулировки выходного напряжения и повышения удобства эксплуатации , в него введены резистивный делитель тока с компенсирующим переменным сопротивлением, включенный между входной клеммой и общей шиной, и -резистивный делитель выходного напряжения с одним переменным сопротивлением , включенный между выходной клеммой и общей шинойj причем сред- g няя точка делителя тока соединена с базой, а средняя точка делителя выходного напряжения - с эмиттером d транзистора схемы сравнения.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ г
Г
Г
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3441713/24-07 (22) 24.05.82 (46). 30.09.83. Бюл. Р 36 (72) О.A. Сумкин (71 ) Кишиневский научно-исследовательский институт электроприборостроения Научно-производственного объединения "Микропровод" (53) 621.316.722.1(088.8) (56 ) 1. Авторское свидетельство СССР
Р 639105, кл. H 02 N 3/335, 1977.
2. Заявка Японии Р 56-3743,,кл. Н 02 М 3/335, 1981. (54)(57) СТАБИЛИЗИРОВАННЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ, содержащий блокинг-генератор на ключевом транзисторе и трансформаторе, входом подключенный к входной. клемме, а выходом через выпрямительный диод подсоединенный к выходной клемме и общей шине, и узел сравнения на
„„Я0„„1045 40
З(51) Н 02 N 3 335 G 05 F 1/64 транзисторе, коллектор которого связан с базой ключевого транзистора блокинг-генератора, а база через стабилитрон подключена к ныходной клемме,отличающийся тем, что, с целью упрощения регулирования коэффициента стабилизации с возможностью регулировки выходного напряжения и повышения удобства эксплуатации, н него внедены резистивный делитель тока с компенсирующим переменньм сопротивлением, нключенный между нходной клеммой и общей шиной, и резистинный делитель выходного напряжения с одним переменньм сопротивлением, включенный между выходной клеммой и общей шиной> причем сред- 9 няя точка делителя тока соединена с базой, а средняя точка делителя ны ходного напряжения — с змиттером транзистора схемы сравнения.
1045340
Изобретение относится к электротехнике и может быть использовано в качестве вторичного источника питания в радиоэлектронной аппаратуре, измерительной и вычислительной технике.
Известен стабилизированный преобразователь напряжения, выполненный на трансформаторе .с дополнительной обмоткой образиной связи, регулируюцем транзисторе и диоде (1) .
Недостатками данного преобразователя являются низкий коэффициент стабилизации и повышенные.массогабаритные показатели эа счет наличия дополнительной обмотки, введение которой снижает надежность преобразователя в целом и увеличивает стоимость его изготовления.
Наиболее близким по технической сущности к предлагаемому является стабилизированный преобразователь напряжения, содержащий блокинг-генератор на ключевом транзисторе и трансформаторе, входом подключенный к входной клемме, а выходом через выпрямительный диод подсоединенный к выходной клемме и общей шине, и схему сравнения на транзисторе, коллектор которого связан с базой ключевого транзистора блокинг-генератора, а база через стабилитрон подключена к выходной клемме (2) .
Недостатком известного стабилиэиЗО рованного преобразователя напряжения является то, что регулировка коэффициента стабилизации осуществляется изменением числа витков в компенсационной обмотке трансформатора. Это усложняет процесс эксплуатации, так
35 как вызывает технологические трудности при настройке коэффициента стабилизации выходного напряжения: требуется распайка схемы, разборка транс4О форматора, перемотка или выполнение
l компенсационной обмотки с множеством отводов, в результате чего увеличивается себестоимость схемы, ухудшается ее надежность и массогабаритные показатели. Кроме того, регулировка выходного .напряженияг схемы невоэможна беэ изменения коэффициента стабилизации.
Цель изобретения — упрощени:е регулировки коэффицицента стабилизации
Поставленная цель достигается тем, что в стабилизированный преобразователь напряжения, содержащий блокинггенератор на ключевом транзисторе и трансформаторе, входом подключенный6О к входной клемме, а выходом через выпрямительный диод подсоединенный к выходной клемме и обцей шине, и узел сравнения на транзисторе, коллектор которого связан с базой ключевого с возможностью регулировки выходного напряжения и повышение удобства эксп луатации. 55 транзистора блокинг-генератора, а база через стабилитрон подключена к выходной клемме, введены резистивный делитель тоКа с компенсирующим переменным сопротивлением, включенный между входной клеммой и общей шиной, и резистивный делитель выходного напряжения с одним переменньм сопротивлением, включенный между выходной клеммой и общей шиной, причем средняя точка делителя тока соединена с базой, а средняя точка делителя выходного напряжения — с эмиттером транзистораа схемы сравнения.
Коэффициент стабилизации выходного напряжения определяется динамическим сопротивлением источника опорного напряжения — стабилитрона, которое можно регулировать введением компенсирующего переменного сопротивления. Изменяя соотношение токозадающего и компенсирующего сопротивлений делителя тока, можно менять динамическое сопротивление опорного напряжения, которое определяется изменением тока питания стабилитрона и корректируется протекающим через компенсирующее сопротивление током, зависящим от входного напряжения. Стабилизация выходного напряжения осуществляется также при отпирании транзистора схемы сравнения, что, в свою очередь, зависит от значения переменного сопротивления делителя выходного напряжения.
Одновременное изменение значений переменного сопротивления делителя выходного напряжения и компенсирующего переменного сопротивления позволяет изменять выходное напряжение схемы при сохранении. заданного коэффициента стабилизации.

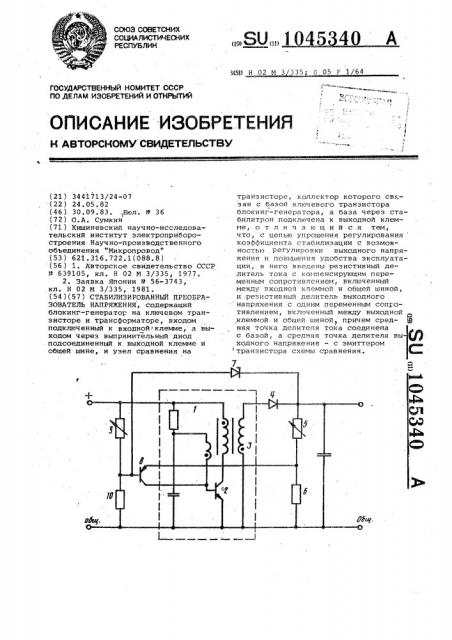

На чертеже приведена схема стабилизированного преобразователя напряжения.
Преобразователь содержит блокинггенератор 1,. включающий в себя ключе вой транзистор 2 и трансформатор 3, выходная обмотка которого через выпрямительный диод 4 подключена к выходной клемме H общей шине. Делитель выходного напряжения на переменном резисторе 5 и резисторе 6 подсоединен между вЫходной клеммой и общей шиной.
Стабилитрон 7 одним выводом подключен к выходной клемме, а другим соединен с базой транзистора 8 схемы сравнения, коллектор которого соединен с базой ключевого транзистора 2 блокинггенератора, эмиттер — с выходом делителя выходного напряжения на резисторах 5 и б, а база подключена к выходу делителя тока на компенсируюцем переменном резисторе 9 и токозадающем резисторе 10. Делитель тока на резисторах 9 и 10 подсоединен между входной клеммой и общей шиной.
Стабилизированный преобразователь напряжения работает следующим образом.
1045340
Составитель t0. Опадчий
Редактор М. Рачкулинец Техред .Л. Пилипенко Корректор A.Ëçÿòêo
Заказ 7570/56 Тираж 687 Подписное
ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий
113035, Москва, )Х-35, Раужская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
При включении входного напряжения блокинг-генератор 1 запускается и отпирается ключевой транзистор 2. В сердечнике трансформатора накапливается магнитная энергия. По окончании этого процесса происходит выброс накопленной энергии с выходной обмотки трансформатора 3 через выпрямительный диод 4. Часть выходного напряжения, выделенная на переменном резисторе 5, сравнивается с опорным напря- 30 жением на стабилитроне 7.
Когда напряжение на стабилитроне
7 превысит сумму напряжений на резисторе 5 и эмиттерном переходе транзистора 8 схемы сравнения, последний отпирается и открывает ключевой транзистор 2, что ограничивает энергию, передаваемую на выход, стабилизируя выходное напряжение. Выходное напряжение частично застабилизировано за 2О счет наличия стабилитрона 7 и токоэадаю чего резистора 10. Изменение выходного напряжения определяется изменением динамического сопротивления стабилитрона 7, которое, в свою очередь, вызывается иэмейением тока питания стабилитрона и корректируется протекакицим через компенсирующий переменный резистор 9 током.
Таким образом, выходное напряжение источника питания эастабилиэировано за счет наличия стабилитрона 7, делителей 9 и 10 тока и делителей 5 и б выходного напряжения.
Изменять выходное напряжение источника питания при сохранении заданного коэффициента стабилизации можно одновременным изменением значений RoM пенсирукщего переменного сопротивле, ния и переменного сопротивления делителя выходного напряжения.
