Реферат

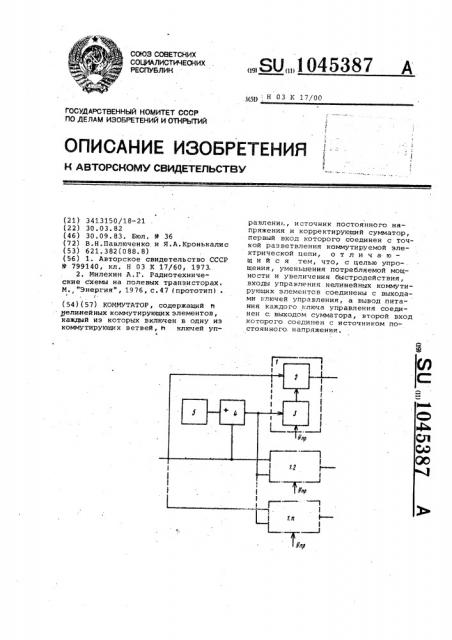

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(5 ) Н 03 К 17/00

11

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3413150/18-21 (22) 30.03.82 (46) 30.09.83, Бюл. Р 36 (72) В.Н.Павлюченко и Я.А.Кронькалис (53) 621.382(088.8) (56) 1. Авторское свидетельство СССР

Р 799140, кл. Н 03 К 17/60, 1973..

2. Милехин A.Ã. Радиотехнические схемы на полевых транзисторах.

М., "Энергия", 1976, с,47 (прототип) . (54) (57) КОММУТАТОР, содеРжащий нелинейных коммутирующих элементов, каждый из которых включен в одну из коммутирующих ветвей, h ключей уп„„Я0„„1045387 А равлени ., источник постоянного напряжения и корректирующий сумматор, первый вход которого соединен с точкой разветвления коммутируемой электрической цепи, о т л и ч а ю— шийся .тем, что, с целью упро-. щения, уменьшения потребляемой мощности и увеличения быстродействия, входы управления нелинейных коммутирующих элементов соединены с выходами ключей управления, а вывод питания каждого ключа управления соединен с, выходом сумматора, второй вход которого соединен с источником постоянного. напряжения.

1045387

Составитель С. Куст

Редактор И. Ковальчук ТехредЖ.Кастеленич Корректор Л. Бокшан

Заказ 7574/59 Тираж 936 Подписное

ВНИИПИ Государственного комитета СССР по дедам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул, Проектная, 4

Изобретение относится к автоматике, в частности к электронной коммутационной технике, и может быть и спользовано для коммутации электричесКих цепей c аналоговыми сигналами., 5

Известен коммутатор., содержащий два коммутирующих элемента (полевых транзистора ), включенных по параллельно-последовательной схеме, цепь сумМирования и цепь управления (1 3. .10

Недостатки этого коммутаторанизкое быстродействие и необходимость значительной, мощности сигнала управления.

Известен также коммутатор, содержащий h нелинейных коммутирующих элементов, каждый из. которых включен в одну иэ коммутируемых ветвей, ключей управления, источник постоянного напряжения и корректирующий сумматор, первый вход которого со- 2О единен с точкой разветвления комму-. тируемой. электрической цепи (2 ).

Недостатком такого коммутатора явдяются его сложность, низкое быстродействие и большая потребляемая мощность °

Цель изобретения — упрощение, .Уменьшение потребляемой мощности и увеличение быстродействия, Поставленная цель достигается тем, что в коммутаторе, содержащем и нелинейных коммутируемых ветвей, и ключей управления, источник постоянного напряжения и корректирующий 35 суМматор, первый вход которого соединен с точкой разветвления коммутируемой электрической цепи, входы управления нелинейных коммутирующих элементов соединены с выходами ключей управления, а вывод питания каждого ключа управления соединен с выХодом сумматора, второй вход которого соединен с источником постоянного напряжения, Коммутатор содержит 1. 1-1. и каналов, каждый из которых содержит

h коммутирующих элементов 2, и ключей 3 управления, сумматор 4 и источник 5 постоянного напряжения, Коммутатор работает следующим образом.

Сумматор 4 накладынает (суммирует ) напряжение сигнала коммути руемой цепи на постоянный потенциал источника 5 напряжения, формируя на своем выходе сложный вторичный сигнал, предназначенный для отпирания коммутирующего элемента 2.

При поступлении на вход управления ключа 3 первичного сигнала отпирания коммутирующего элемента 2 ключ

3 управления коммутирует сформированный на выходе сумматора 4 вторичный сигнал отпирания на вывод управления коммутирующего лемента

2 ° При поступлении на вход управления ключа 3 первичного сигнала запирания коммутирующего элемента

2 ключ 3 управления коммутирует на вывод управления коммутирующего элемента 2 вторичный потенциал его запирания.

Технический эффект от использования предлагаемого коммутатора заключается в упрощении сокращения переходных процессов в нем при переключении путем исключения влияния переходных процессов сумматора на длительность переходных процессов всего коммутатора. Достигнуто так же уменьшение мощности потребления коммутатора за счет уменьшеНия выходной мощности кль ей управления, нагруженных лишь на входные сопротивления вынодов упранления коммутирующих элементов,
