Реферат



Класс 4911, Зб

N. 104567

СССР

П . :, ;. . it

11 лспо .Е <:А)i ;Q. -Ã ПЗ";

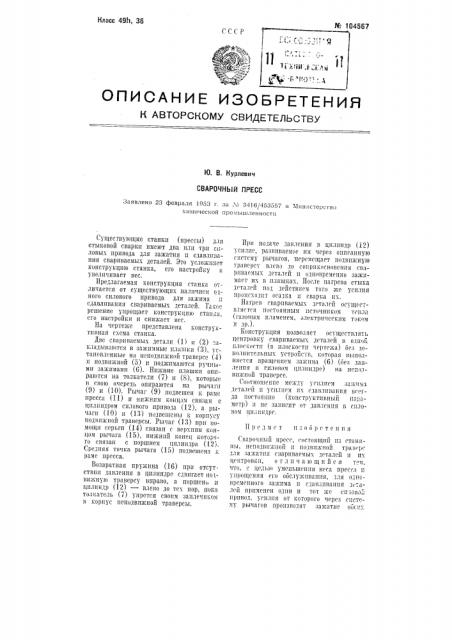

ОПИСАНИК ИЗОБРКткния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н1. В. Курлевич

СВАРОЧНЫЙ ПРЕСС

Заявлено 23 февраля 1953 г. за X 3416/453557 в 11нннстерсгво химической промышленности

Предмет изооретеиия

Существующие станки (прессы) для стыковой сварки имеют два или три снловык привода для зажатия и сдавлизания свариваемым деталей. Это усложняе| конструкцшо станка, его настройку и увеличивает вес.

Предлагаемая конструкция станка отличается от существующим наличием 0 1ного силового привода для зажима и сдавливания свариваемым деталей. Такс10 решение упрощает конструкцию станка, его настройки и снижает вес.

На чертеже представлена конструктивная схема станка.

Две сва1и1в»емых детали (1) и (2) з»кладьпгав1тся в з»жимные пл»шки (3), «становленные н» неподвижной траверсе (4) и подвижной (5) и поджимаются ручными зажимами (6). Нижние плашки опираются на толкатели (7) и ®, которые

15 свозо очередь опираются на рыч»гп (9) и (10). 1 ычаг (9) подвешен к рамс пресса (11) и нижним коицо11 связан с цилиндром силового привода (12), а рычаги (10) и (13) подвешены к корпусу подвижной траверсы. Рычаг (13) ири помощи серьги (14) связан с верхним концом рычага (15), HffiEHIIII конец которого связан с поршнем цилиндра (12).

Средняя точка рычага (15) подвешена раме пресса.

Возвратная пружина (16) при отсут. ствии давления в цилиндре сдвигает IIOfвижнусо траверсу вправо, а поршень и цил11ндр (12) — влево до те«пор, иок» толкатель (1) упрется своим заплечиком в корпус неподвижной траверсы.

При подаче давления в цилиндр (12) усилие, развигаемое им через описанную систему рычагов, перемещает подвижную тр»вере«влево до соприкосновения сва— риваемым деталей и одновременно зажимает Ifx I> пла1пках. После нагрева стыка дет»лей п01, дейсгвие11 того же усилия проис«одит осадка If сварка их.

Нагрев сварпваемык деталей осущс ствляется постоянным источником т пла (газовым пламенем, алектричсским ток lM и др.).

Ноиструкцпя позволяет ос«щсствлять центровку свариваемык деталей в о.пгой плс1с кости (в плоскости чертс жа) без l0полиительнык устройств, которая выполняется вращением зажим» (6) (без давления в силовом цилиндре) на непздвижиой тра вс рсе.

Г01тношснпе ме;кду усилием за;кизз деталей и усилием If«cl»â»èâ»íèÿ всегда постоянно (конструктивный пар»метр) и не зависит от давления в силовом цилиндре.

Сварочный пресс, состоящий пз станины, неподвижной и подгижной тр»в р0 для за;катия свариваемых деталей и ик центровки, отличающийся теlf что, с целгио уменьшения веса пресс» и упрощения ег0 оослуживсзния, ll>1 одновременного за;кима п ей»вливания д -.»лей применен один If тот жс си«явок привод, усилия от которого через систему рычагов ироизвоlffT зажатие 0Uclfõ

М 10156(Отв. редактор Е. П. Калязин

Стандартгиз. Поди к печ. 10/1 1957 г. Объем 0,125 п, л. Тираж 400 Цена 25 ноп.

Типография изд-ва «Московская правда», Потаповский пер., 3. Зак, 985 сварнваемык деталей, перемещают подвижную траверсу с зажагой деталгпо направлении к неподвижной и производят еда вливание и осадку свариваемого изделия ири посгоянном соотношенгиг между усилиямп зажима и сдавливания.
