Реферат



АГРЕГАТ ДЛЯ ЗАДЕРЖАНИЯ СНЕГА, включающий тяговое средство, навешенный на нем валкообразоват.ель и перемычкоделатель, имеющий раму со сницей и рабочий орган, отличающийся тем, что, с целью повьппения качества снегозадержанил за счет улучшения равномерности распределения снежной массы по длине поперечного валка, он снабжен распределителем массы, который установлен на снице пepe «lчкoдeлaтeля и выполнен в виде установленных симметрично относительно продольной оси агрегата и под углом к направлению движения отвалов.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) SU (11) Г

Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCXOMV СВИДЕТЕЛЬСТВУ (21) 3458944/30-15 (22) 25.04.82 (46) 07.10.83. Бюл. 11 37 (72) В.А.Демин и В.С.Петров

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (53) 625.768(088.8) (56) 1. Авторское свидетельство СССР

Ф 292602, кл. А Ol В 13/16, 1970.

2. Авторское свидетельство СССР

У 793429, кл. А 01 В l3/16, 1979 (прототип). (54)(57) АГРЕГАТ ДЛЯ ЗАДЕРЖАНИЯ

СНЕГА, включающий тяговое средство, за А Ol В 13/00 // A 01 8 13/16 навешенный на нем валкообразователь и перемычкоделатель, имеющий раму со сницей и рабочий орган, о т л ич а ю шийся .тем, что, с целью повьппения качества снегозадержания за счет улучшения равномерности распределения снежной массы по длине поперечного валка, ои снабжен распределителем массы, который установлен на снице пережчкоделателя и выполнен в виде установленных симметрично относительно продольной оси агрегата и под углом к направлению движения отвалов.

45817 l0

20

30

1 1О

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для клеточного снегозадержания.

Известно орудие для формирования валиков и перемь1чек между ними, включающее рабочие органы для формирования валиков и установленный

3а ними перемычкоделатель 1.1.1.

Недостатком известного орудия является невозможность получения поперечных валиков, образующих вместе с продольными валиками замкнутые клетки, Известен также агрегат для задержания снега, включающий тяговое сред ство, навешенный на нем валкообразователь и перемычкоделатель, имеющий раму со сницей и рабочий орган 12).

Однако образуемые в агрегате перемычки (поперечные валики) имеют неодинаковое сечение, что ухудшает их устойчивость к выдуванию ветром и размыву талой водой.

Целью изобретения является повыше» ние качества снегозадержания за счет улучшения равномерности распределения снежной массы по длине поперечного валка.

Поставленная цель достигается тем, что агрегат снабжен распределителем массы, который установлен на снице перемычкоделателя и выполнен в виде установленных симметрично относительно продольной оси агрегата и под углом к направлению движения отвалов.

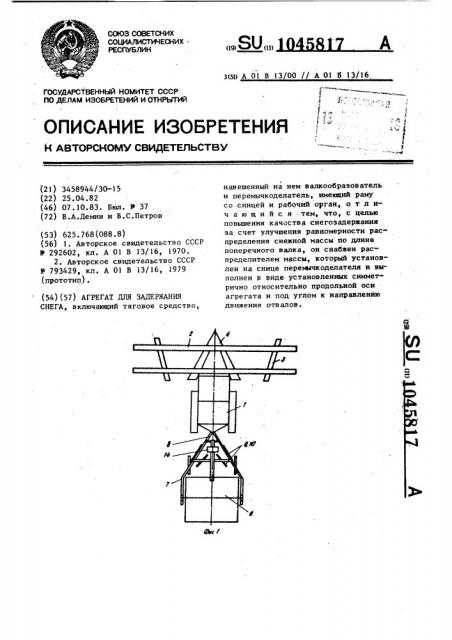

На фиг. 1 изображен предлагаемый агрегат для задержания снега, вид сверху;на фиг. 2 — перемычкоделатель, вид сбоку; на фиг. 3 — центральный рабочий орган валкообразователя; на фнг, 4 — технологическая, схема распределения снега распределителем массы, Агрегат состоит из тягового средства 1, валкообразователя 2, имеющего боковые 3 рабочие органы и центральный 4 рабочий орган, выполненный с окном 5, перемычкоделателя 6, имею щего раму 7 со сницей 8, на которой установлены симметрично относительно продольной оси агрегата и под углом к,направлению движения отвалы

9 распределителя 10 массы. Леремычкоделатель 6 имеет рабочий орган

l1 в виде крыльчатки и запор 12, состоящий из рычага 13 с грузом 14.

Агрегат работает следующим образом.

При движении по полю, покрытому снегом, центральный 4 и боковые 3 рабочие органы формируют три продольных.валка. Валок, образуемый центральным рабочим органом 4, путем пропуска части пласта снега через окно 5 питает перемычкоделатель 6.

Отвалы 9 распределителя 10 массы разделяют центральный валок со смещени ем в сторону на части, равномерно расположенные между крайними валками. Рабочий орган ll своими лопастями сгребает распределенную по ширине пространства между крайними валками снежную массу в поперечный валок, имеющий постоянное поперечное сечение. При наборе критической массы одна из лопастей рабочего органа ll давит на рычаг 13, который приподнимает груз 14, благодаря чему рабочий орган 11 поворачивается на своей оси.

Предлагаемый агрегат позволяет повысить качество снегозадержания, что снижает разрушение валка ветром, предотвращает вынос снега из клетки.
