1. УСТРОЙСТВО ДЛЯ ОСЛЕПЛЕНИЯ ГЛАЗКОВ, содержащее режущий рабочий орган и направляющий опорный Г I .t::-- - 1 элемент для черенка, о т л и и а ющ е е с я тем, что, с целью снижения повреждений черенка, режущий рабочий орган выполнен в виде диска с шеро.ховатым покрытием, а направляю щий опорнь1й элемент имеет вогнутую поверхность с окном для глазка, причем вогнутая поверхность обращена в сторону шероховатого покрытия диска , 2. Устройство по п. 1, о т л ичающееся тем, что шероховатое покрытие диска выполнено в виде нан(дачной ленты. Фс/г./

C0I03 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11), (5„ A 01 G 1/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3468568/30-15 (22) 09.07.82 (46) 07.10.83. Бюл . )1 37 (72) Г.С. Савело (53) 631.341:631 3(088.8) (56) 1. Авторское свидетельство СССР

М 345901, кл . A 01 G 1/06, 1971.

2. Авторское свидетельство СССР

N 435787, кл. A 01 G 1/06, 1972 (прототип) . (54)(57) 1. УстРойство для ослеплгНИЯ ГЛАЗК08, содержащее режущий рабочий орган и направляющий опорный элемент для черенка, о т л и а ющ е е с я тем, что, с целью снижения повреждений черенка, режущий рабочий орган выполнен в виде диска с шероховатым покрытием, а направляющий опорный элемент имеет вогнутую поверхность с окном для глазка, причем вогнутая поверхность обращена в сторону шероховатого покрытия диска.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что шероховатое покрытие диска выполнено в виде наждачной ленты.

1о45858

30

Изобретение относится к сельскохозяйственному машиностроению, а точнее к устройствам для ослепления глазков на подвое виноградной лозы перед прививкой.

Известна режущая головка к устройству для удаления почек, содержащему режущий рабочий орган, ножи ко» торого шарнирно закреплены на поворотном поводке 1 j, 10

Недостатком известного устройства является глубокое ранение черенков при ослеплении.

Известно также устройство для ослепления глазков, содержащее режу- 1S щий рабочий орган и направляющий опорный элемент для черенка (2 ).

Однако при ослеплении глазков известным устройством черенки повреждаются режущим рабочим органом.

Целью изобретения является снижение повреждений черенка.

Цель достигается тем, что режущий рабочий орган выполнен в виде дис-, ка с шероховатым покрытием, а на", 25 правляющий опорный элемент имеет вогнутую поверхность с окном для глазка, причем вогнутая поверхность обращена в сторону шероховатого покрытия диска.

Кроме того, шероховатое покрытие диска выполнено в виде наждачной ленты.

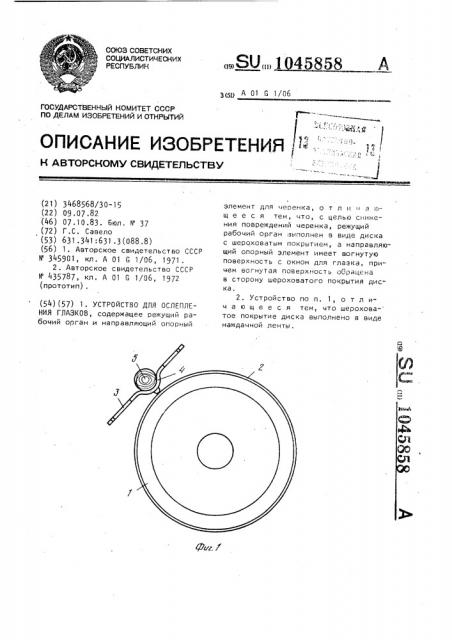

На фиг, 1 изображено устройство для ослепления глазков, вид сбоку; на фиг. 2 — то же, вид в плане.

Устройство для ослепления глазков состоит из режущего рабочего органа, выполненного в виде диска 1, с шероховатым покрытием 2, выполненным, например, в виде наждачной ленты инаправляющего опорного элемента 3.

При этом опорный элемент 3 имеет вогнутую поверхность 4 для размещения черенка 5.. Вогнутая поверхность 4 обращена r- сторону шероховатого покрытия 2 диска 1 и имеет прямоугольное окно 6 для глазка, Устройство для ослепления глазков работает следующим образом.

Перед началом работы опорный элемент 3 устанавливается таким образом, чтобы между окном 6 вогнутой поверхности 4 и шероховатым покрытием 2 диска 1 был минимальный зазор.

Затем включается привод (не показан) и диск 1 вместе с шероховатым покрытием 2 приводится so вращение.

Черенок 5 укладывается на вогнутую поверхность 4 опорного элемента и глазок, подлежащий ослеплению,пропускается через прямоугольное окно 6 и одновременно поворачивается в сторону, противоположную вращению диска 1, и глазок (почка) срезается наждачной лентой.

Таким образом, предложенное изобретение позволяет значительно снизить повреждение черенков при ослеплении глазков.
