Вибрационный барабанный окомкователь
Патент 1045904
Авторы
Вибрационный барабанный окомкователь
Иллюстрации
Реферат
ВИБРАЦИОННЫЙ БАРАБАННЫЙ ОКОМКОВАТЕЛЬ, содержащий расположенные параллельно барабаны, закреплен-ные в траверсы, амортизаторы и вибрационные эксцентриковые устройства, отличающий с. я тем, .что, с целью повышения эффективности окомкования , барабаны снабжены размещенными между собой с зазором внутренними и наружными обоймами, причем внутренние обоймы закреплены на барабанах , наружные - на траверсах, а отношение величины зазора между обоймами к амплитуде вибрации равно 1-25. ей К 8 i X / (Л U; ел СО U фиг f
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фиг. f
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 2577773/22-02 (22) 31.01.78 (46) 07.10. 83. Бюл. М 37 (72) О.М.Кусайло, В.П.Кусайло, М,Г. Бойко, М,A,Öåéòëèí и Е,Ф.Лингарт (71) Научно-производственное объединение "Тулачермет" (53) 669 ° 1:622.781,002,5(088.8) (56) 1, Патент ФРГ Р 1237987, кл, 12 g 1/01, 1967. (54)(57) ВИБРАЦИОННЫЙ БАРАБАННЫЙ
ОКОМКОВАТЕЛЬ, содержащий расположен„„SU„„1045904 А
3(51) В 01 F 9 02; С 22 В 1 24 ные параллельно барабаны, закрепленные в траверсы, амортизаторы и вибрационные эксцентриковые устройства, о т л и ч а ю щ и и с.я тем, .что, с целью повышения эффективности окомкования, барабаны снабжены размещенными между собой с зазором внутренними и наружными обоймами, причем внутренние обоймы закреплены на барабанах, наружные — на траверсах, а отношение величины зазора между обоймами к амплитуде вибрации равно 1-25.
1045904
Составитель С.Ягодинец
Редактор О,Колесникова Техред M..Íàäü К орректорИ.Ватрушкина
Заказ 7598/5 Тираж 688 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035) Москва, Ж-35, Раушская наб °, д.4/5
Филиал ППП "Патент", г.ужгород, ул,Проектная, 4
Изобретение относится к устройствам для окомкования железорудных материалов, в частности к устройствам для окомкования аглошихты, и производству окатышей, Наиболее близкий по технической сущности и достигаемому .результату к изобретению — вибрационный барабан ный окомкователь, содержащий расположенные параллельно барабаны, закрепленные в траверсе, амортизаторы и вибрационные зксцентриковые устрой ства 1 ), Недостатком окомкователя является низкая эффективность окомкозания, Цель изобретения - повышение эффективности окомкования.

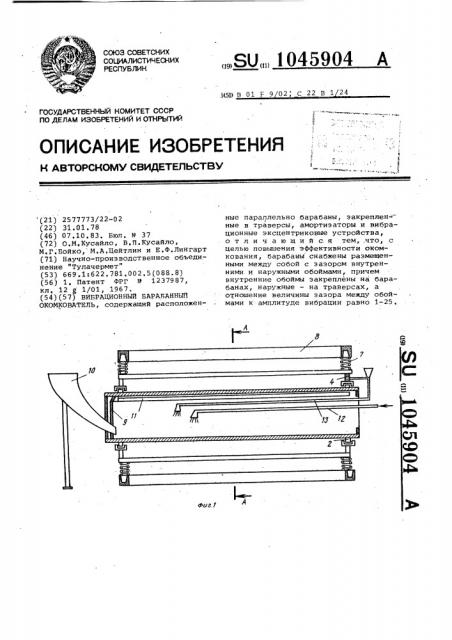

Указанная цель достигается тем, что барабаны снабжены размещенными между собой с зазором внутренними и наружными обоймами, причем внутренние обойж закреплены на барабанах, наружные — на траверсах, а отношение зазора между обоймами к амплитуде вибрации равно 1-25, На фиг.1 изображено устройство, общий вид; на фиг,2 — разрез А-А на фиг,1, Вибрационный барабанный окомкователь содержит два параллельно расположенных барабана 1, установленных в обоймы: внутренние 2 и наружные 3, закрепленные в траверсы 4. Обоймы выполнены с зазором между собой, причем отношение вел ичины зазора к амплитуде вибрации равно 1-25, Между барабанами на валу 5 размещен зксцентриковый механизм б, Вал 5
5 соединен с приводом, С помощью пружин
7 траверсы крепятся к каркасу 8. В загрузочной части барабана установлен отражательный лист 9 с течкой 10, В барабане закреплен скребок 11 для очистки налипшего материала, форсунка 12 для увлажнения и устройство 13 для напыления, Окомкование. материала осуществляют следующим образом.
Материал по течке 10 поступает в барабан 1 и увлажняется из форсунки
12. Под действием колебательных движений и вращения барабанов материал окомковывается, интенсивно перемеши2О вается и перемещается к разгрузочному отверстию. Приемник устройства 13 для напыления получает напыляемый материал, например коксовую мелочь, которая за счет вибрации, получаемой от траверсы, перемещаясь, попадает на обрабатываемый, частично окомкованный, материал, равномерно в нем распределяется за счет интенсивного перемеши.— вания и накатывается на гранулы.
В предлагаемом окомкователе увелиЗО чивается эффективность окомкования за счет вибрации и вращения барабана одновременно.
