Устройство для размотки проволоки
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ РАЗМОТКИ ПРОВОЛОКИ, содержащее раму с опорной ПЛИТОЙ, поворотный диск и водило с направляющими роликами отличающееся тем, что, с целью повышения качества размотки путем уменьщенкя осевого скручивания проволоки, оно снабжено конической передачей, на которой закреплен поворотный диск, а неподвижхю закрепленной на этом диске по его оси крестовиной, при этом водило установлено на крестовине с возможностью вращения в направлении, противоположном направлению вращения упо-минутого диска.
СОЮЭ СОВЕТСНИХ
0QI4HA Té ЕСНИХ
РЕСПУБЛИК ()9) (И) 979 А

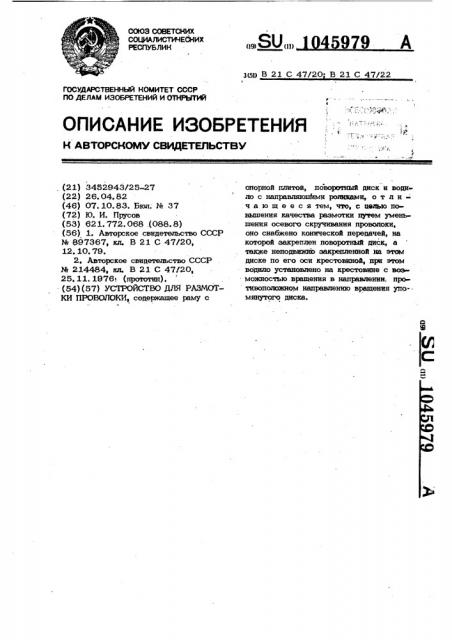

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ДвторСКОМУ Св ятыьСтвм
Ч г
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ. (21) 3452943/25-27 (22) 26.04.82 (46) 07.10.83. Бюл. N 37 (72) Ю. И. Прусов (53) 621. 772. 068 .(088. 8) (56) 1. Авторское свидетельство СССР
% 897367, «л. В 21 С 47/20, 12. 10. 79.
2. Авторское свидетельство СССР
М 214484, кл. В 21 С 47/20, 25. 11. 1976! (npmman). (54) (57) УСТРОЙСТВО ДЛЯ РАЗМОТКИ ПРОВОЛОКИ, содержащее раму с з(5)) В 21 С 47/20 В 21 С 47/22 опорной плитой, поворотный диск и водило с направляющими роэщмзии О т л и чающеесятем, что, сцельюповышения качества размотки путем уменьщения осевого скручивания проволоки, оно снабжено конической передачей, на которой закреплен поворотный диск, а также неподвижнЬ закрепленной на этом диске по его оси крестовиной, при этом водило установлено на крестовине с возможностью. вращения в направлении, противоположном направлению вращения упомянутого диска.
1045979—
Изобретение относится к машиностроению и может найти применение в различных отраслях народного хозяйства, ис- пользующих сВВро ое производство»
Известно устройство для размотки про- 5 волоки, содержащее основание, повороч ный диск, центрируюшие элементы и бухждержатель для размотки 5 1 j .
Данное устройство позволяет производить раэмотку бухт различных диаметров, но не -исключает обрывов проволоки в процессе размотки и поэтому малопроизводительно в работе.
Известно устройство, содержащее раму с опорной плитой, поворотный диск 15 и водило с направляющими роликами $2) .
Устройство позволяет вести размотку сболее высокими скоростями,,но при разматывании проволоки происходит ее обрыв, что является следствием осевого 20 скручивания проволоки при раэмотке, если конец сматываемой проволоки защемлен.
11ель изобретения - повышение качества раэмотки, путем уменьшения осевого скручивания. проволоки.
Поставленная цель достигается тем, что устройство для раэмотки проволоки, содержащее раму с опорной п йтой, по воротный диск и водило с направляющи- 30 ми роликами, снабжено конической передачей, на которой закреплен поворотный диск, а также неподвижно закрепленной на этом диске по его оси крестовиной,, йри этом водило установлено на крестовине с возможностью вращения в направ- лении, противоположном направлению вращения упомянутого диска.
На чертеже изображено предлагаемое устройство.
Устройство состоит из рамы 1, опорной плиты 2, поворотного диска 3, растяжек 4, водила 5, направляющих роликов 6 - 9, стойки 10. Поворотный диск
3 и водило 5 закреплены на конических шестернях 11 и 12, которые установлены на неподвижной крестовине 13 совместно с коническими шестернями 14.
Устройств работает следующим образом.
Подлежащую размотке проволоку в бухте или кассете устанавливают на поворотный диск 3 и центрируют растяжками 4. Конец проволоки пропускают через направляющие ролики 6 - 9. При появлении тянущего усилия P водило 5 вращается, снимая витки проволоки, и, через конические шестерни 11, 12 и
14 одновременно вращается поворотный диск 3 в противоположную сторону, тем самым уменьшая осевое скручивание проволоки а, следовательно, ее обрыв.
Предлагаемое устройство для раэмотки проволоки позволяет повысить производительность процесса намотки в кассеты, а также ее раэмотки, например,в процессе очистки проволоки.
1045979
Составитель Н. Алексеева
Редактор Н. Воловик Техред Т.Мато 1ка Корректор И.Эрдейи
Заказ 7612/9 Тираж 816 Подлисное
ВНИИПИ Государственного комитета СССР но делам изобретений и открытий
113035, Москва, Ж-35, Раун:ская наб., д. 4/5
Филиал ППП Патент, г, Ужгород, ул. Проектная, 4
