Реферат



РЕЖУ1т1АЯ МНОГОГРАННАЯ ПЛАСТИНА с криволинейными режущими кромками , имеющая боковые грани и переднюю поверхность с выполненными на ней стружкообразующими элементами, отличающаяся тем, что, с целью расширения области применения и улучшения стружколомания, стружкообразующие элементы выполнены в виде выступов полукруглой формы , сопряженных между собой по-радиусу и образующих в пересечении с боковыми гранями режущие кромки.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

М59 В 23 В 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21) 3328489/25-08

1 (22) 03.08 ° 81 . (46) 07.10.83. Вюл. Р 37 (72) В. В. Семенов (53) 621 ° 9.025.12(088.8) (56) 1. Патент Франции М 2403139, кл. В 23 В 27/16, опублик. 1979. (54)(57) РЕЖУЩАЯ МНОГОГРАННАЯ ПЛАСТИНА с криволинейными режущими кромками, имеющая боковые грани и перед„„Su„„1046026 А нюю поверхность с выполненными на ней стружкообразующими элементами, отличающаяся тем, что, с целью расширения области применения и улучшения стружколомания, стружкообразующие элементы выполнены в виде выступов полукруглой формы, сопряженных между собой по.радиусу и образующих в пересечении с боковыми гранями режущие кромки.

1 1046026

Pm 7

ВНИИПИ Заказ 7618/11 Тираж 1106 Подписное,филиаЛ ППП "Патент", г„ужгород, ул,Проектная„.4

Изобретение относится к металло- ". обработке.

Известна режущая многогранная пластина с криволинейными режущими кромками, образованными пересечением боковых граней с поверхностью лунок и перемычек между ними, выполненных на передней поверхности (1 ).

Недостатками такой пластины являются ограниченная область применения, т.е. исходя иэ прочности режущей кромки, невозможно выполнить большие передние углы„ а также неудовлетворительное стружколомание.

Цель изобретения — расширение области применения и улучшение стружколомания

Поставленная цель достигается тем, что на режущей пластине с криволинейными режущими кромками, имеющей боковые грани и переднюю поверхность с выполненными Йа ней стружкообразующими элементарны, стружкообразующие элементы выполнены в виде выступов полукруглой формы, сопряженных между собой по радиусу и образующих в пересечении с боковыми гранями режущие кромки.

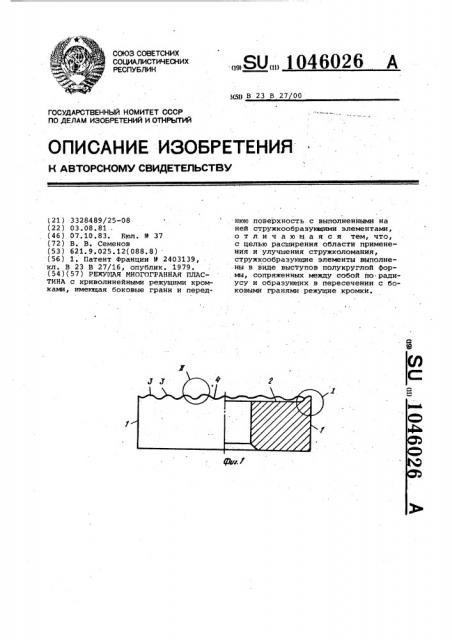

На фиг.1 изображена режущая многогранная пластина, на фиг.2 — узел 1 на фиг. 1," на фиг.3 — узел 11 на фиг. 1.

Режущая многогранная пластина имеет боковые грани 1, переднюю поверхность 2 с выполненными на ней полукруглыми выступамк 3, которые сопряжены между собой по радиусу 4.

Полукруглые выступы 3 могут быть частью сферических поверхностей радиусом г и выступают на высоту Ь над передней поверхностью 2,. а при пересечении с боковой гранью 1 образуют О режущую кромку, угол наклона которой принимает значения от -Ь „до +л,„ „.

Передний угол по мере удаления от режущей кромки принимает различные значения на участке A- — отрицатель 15 ный (- -), в точке B - нулевой (у= 0), на участке В;С вЂ” положительный (+ у), . достигая в точке C максимального значения. Участок Л-В является упрочняющей фаской и ее величина определяр() ется, исходя иэ условий обработки и материала детали.

Режущая многогранная пластина обеспечивает улучшение стружколомания за счет дополнительных напряжений в стружке, вызванных различной длиной контура полукруглого выступа, в параллельных сечениях, перпендикулярных боковой грани режущей многогранной пг;;астины.
