Гибкая подкладка для односторонней сварки изделий сложной формы

Гибкая подкладка для односторонней сварки изделий сложной формы

Иллюстрации

Показать все

Реферат



I. ГИБКАЯ ПОДКЛАДКА ДЛЯ ОДНОСТОРОННЕЙ СВАРКИ ИЗДЕЛИЙ СЛОЖНОЙ ФОРМЫ, преимущественно при сварке криволинейных труб, соцеркащая формирукядий и устройство ппя его уцержания вблизи эластичного не .цувного шланга, служащего для поджима подклацки к изцелию, отличаю .щ а я с я тем, что, с целью расширения номенклатуры свариваемых устройство для уаержания формирующего элемента выполнено в вице размещенных вокруг эластичного шланга спиралей, сцепленных витками по плше. 2. Гибкая поцклацка по п. I, о т л и чающаяся тем, что формирующий элемент выполнен из гибких термостойких нитей малого диаметра. (Л 0 о СП ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19> (ll) SU

5 А

3<5и В 23 К 37/06 В 23 К 9/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, -. :- ц

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

2 Гибкая подклапка по п 1, о т л ич а ю щ а я с я тем, что формирующий элемент выполнен из гибких термосуойких нитей малого диаметра.

Ъ %

Ь (зф

Ч9 !

Фнз (21) 3435502/25-27 (22) 07.05.82 (46) 07.10.83 ° Бюл. № 37 (72) И, Н, Шабунин (53) 621.791,75, 03(088,8) (56) 1. Авторское свидетельство СССР № 595106, кл. В 23 К 37/06, 23.02,76.

2. Авторское свицетельство СССР

¹ 893497, кл, В 23 К 37/06, 29.04,80 (прототип) . (54)(57) 1, ГИБКАЯ ПОДКЛАДКА ДЛЯ

ОДНОСТОРОННЕЙ CBAPKH ИЗДЕЛИЙ

СЛОЖНОЙ ФОРМЫ, преимущественно при сварке криволинейных труб, соцержащая формирующий элем(;.нт и устройство пля его упержания вблизи эластичного на,цувного шланга, служмцего для поджима подкладки к изцелию, о т л и ч а ю:щ а я с я тем, что, с целью расширения номенклатуры свариваемых изпелий устройство для удержания формирукщего элемента выполнено в вице размипенных вокруг эластичного шланга спиралей, сцепленных витками по длине.

1 1046,0

Изобретение относится к сварочному производству и может быть использовано для формирования и защиты обратной стороны шва при односторонней сварке криволинейных труб иэ активных металлов

5 (например, титана) со сквозным проплавлен нем.

Известна подклацка цпя формирования обратной стороны прямсапкейного шва, содержащая гибкий желоб цля флюса и 10 механизм его уцержания в виде пневматического рукава t. Ц

Йанная конструкция формирует и защищает обратную сторону сварного шва тОпько в кoHGTp IlHHx на плОскОсти и с 15 помощью флюса, а не защитного газа и не может быть использована при сварке криволинейных в пространстве конструкций.

Известна также гибкая поцклацка дпя 20 односторонней сварки изделий сложной формы, содержащая формирующий элемент и устройство цля его уцержания вблизи эластичного нацувного шланга, служащего цля поджима поцкпацки к иэцелию 2, 25

Нецостаток подкладки заключает я в ограниченной номенклатуре изделий, ; цпя которых применяется подкладка, иэза недостаточной ее гибкости, обусловленной изготовлением подкладки из отдель- щ. ных стыкуемых элементов.

1Лелью изобретения является расширение номенклатуры сварив аемых изделий.

Поставленная цель достигается тем, что в гибкой подклацке цпя односторонней сварки изделий сл ожн ой формы, преимущественноо при сварке криволинейных труб, содержащей формирующий элемент и устройство цля его удержания вблизи гибкого шлан55 2 га, служащего для поджима подкладки к изделию, устройство для удержания формирующего элемента выполнено в вице размсщенных вокруг эластичного шланга спиралей, сцепленных витками по длине.

При этом формирующий элемент выполнен из гибкик термостойких нитей малого ,диаметра.

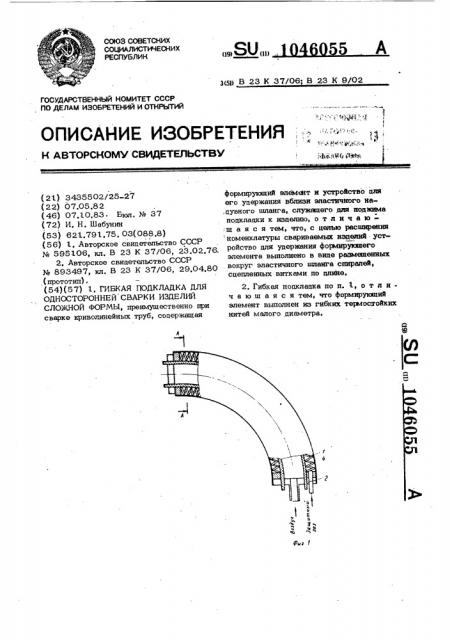

На фиг. 1 схематически изображена предлагаемая подкладка; на фиг. 2 — сечение

А-А на фиг. 1 °

Подкладка представляет собой гибкий эластичный шланг 1 с заглушками 2, вокрут которого установлено устройство для удержания формирукяцего элемента 3, выполненное в виде спиралей, сцепленных витками по цлине.

При этом формирующие элементы 3 выполнены иэ гибких термостойких нитей малого диаметра (например, металлических или иэ стеклоткани), Процесс сварки осуществляется сле-fдующим образом.

Один конец устройства пропускают в трубу и устанавливают таким образом, чтобы нити 3 были расположены в зоне шва.Подают воздух в эластичный шланг 1, который разводит спирали 4 радиально, прижимая их к внутренней поверхности трубы, Через заглушку 2 по полостям спиралей пропускают защитный гаэ.

Устройство готово к сварке. После сварки возцух вьптускают из эластичного шланга, устройство уменьшается в размере по диаметру и извлекается из трубы.

Таким образом, за счет использования предлагаемого устройства расширяется но» менклатура деталей (типа криволинейн:ых труб) .

13НИИ Пи Заказ 76 1 9/1 2 Т ираж 1 1 06 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
