Предохранительное устройство для круглопильного станка

Предохранительное устройство для круглопильного станка

Иллюстрации

Показать все

Реферат



ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙ СТВО ДЛЯ КРУГЛОПИЛЬНОГО СТАНКА по авт. св. Vt 980980, отличающееся тем, что, с целью повышения безопасности работы при поперечной распиловке древесины, устройство снабжено зубчатой рейкой с электромагнитным фиксатором и дополнительными секторными стопорами, причем последние установлены по обе стороны защитного колпака, а зубчатая рейка закреплена на подвижной рамке защитного колпака.

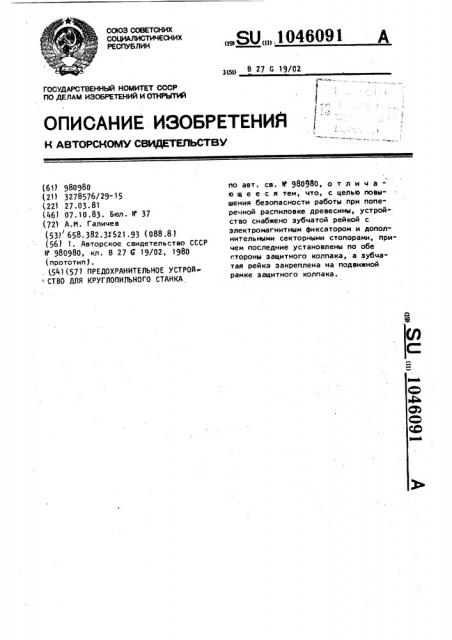

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1046091 в г7 с 19/0г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 980980 (21) 3278576/29- 15 (221 27.03.81 (46) 07.10.83. Бюл. 11 37 (721 А.И. Галичев (53> 658.38г.Зт621.93 (088.8 ) (56) 1. Авторское свидетельство СССР

И 980980, кл. В 27 G 19/02, 1980 (прототип)., (541(57) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙ СТВО ДЛЯ КРУГЛОПИЛЬНОГО СТАНКА по авт. св. и 980980, о т л и ч аю щ е е с я тем, что, с целью повышения безопасности работы при поперечной распиловке древесины, устройство снабжено зубчатой рейкой с электромагнитным фиксатором и дополнительными секторными стопорами, причем последние установлены по обе стороны защитного колпака, а зубчатая рейка закреплена на подвижной рамке защитного колпака.

1046091 2 м

45

На фиг. l изображено устройство, вид сбоку, на фиг. 2 - то же, вид спереди, на фиг, 3 - полумуфта со звездочкой; на фиг. 4 - расположение щитка и стопоров на защитном колпаке,. вид сбоку; на фиг. 5 — вид А на фиг. 4; на фиг. 6 - передняя часть защитного колпака с прикреп55

Изобретение относится к деревообработке и может быть использовано в круглопильных станках.

По основному авт. св. Н 980980 известно предохранительное устройство для круглопильного станка, включающее защитный колпак, который смонтирован на установленной в направляющих подвижной рамке, механиз подьема колпака электроприводом, размещенную под колпаком подпружиненную планку для взаимодействия с конечным выключателем, связанным с электродвигателем пилы, установленную впереди планки вне колпака педаль, дополнительный конечный выключатель и электропривод планки и педали, подпружиненная планка имеет установленную на ее оси допол нительную планку для взаимодействия с дополнительным конечным выключателем и педалью, а конечные выключатели включены параллельно в цепь

C электродвигателя пилы, причем ась планок и ось педали смонтированы перпендикулярно направлению подачи..

Электропривод подпружиненной планки выполнен в виде одного или двух электромагнитов, якоря которых связаны с педалью и основной планкой (1 .

Однако данное устройство характе ризуется недостаточно высокой безопасностью работы при поперечной распиловке древесины вследствие того, что имеющийся в устройстве для предотвращения выбросов древесины при распиловке секторный стопор установлен позади пилы.

Цель из обретения - повышение безопасности работы при поперечной распиловке древесины.

Поставленная цель достигается тем, что устройство снабжено зубчатой рейкой с электромагнитным фиксатором и дополнительными секторными стопорами, причем последние по обе стороны защитного колпака, а зубчатая рейка закреплена на подвижной рамке защитного колпака. ленной к нему втулкой, вид сбоку, на фиг. 7 — вид Б на фиг. 6; на фиг. 8 — принципиальная электрическая схема предохранительного устройства.

Предохранительное устройство установлено над диском пилы 1 и содержит защитный колпак 2 с прикрепленными к нему двумя направляющими рамки 3,. скользящими по роликам

4, смонтированным в закрытом неподвижном корпусе 5. Верхние концы направляющих рамки 3 соединены планкой

6, опирающейся на амортизаторы 7, прикрепленные к корпусу 5, а над планкой, в крайнем положении хода ромки 3 вверх, установлен конечный выключатель 8. К пер дней или задней направляющей рамки 3 (на фиг. 1 к передней) прикреплена . зубьями вниз, рейка 9, а выше ее. отдельно зуб

10. К корпусу 5 неподвижно закреплена ось 11,, на нее надет двуплечий рычаг

12, нижнее плечо которого выполнено в виде собачки 13, зуб которой входит в междузубья рейки 9. Кроме того, нижнее плечо рычага 12 шарнирно соединено с сердечником электромагнита 14, закрепленного к коргусу 5.

Верхнее плечо рычага снабжено подпружиненным зубом 15, взаимодействую- щим с фиксатором 16.

Кроме того, верхнее плечо до ограничения 17 поджимается пружиной

18, закрепленной на стойке 19. Ограничитель 17 и стойка 19 установлены на корпусе 5. К другой, задней направляющей рамки 3 прикреплена зубчатая рейка 20, но зубьями вверх. В междузубья этой рейки под воздействяем пружины 21 входит зуб фиксатора 22, взаимодействующего с электромагнитом 23 Электромагнит 23, фиксатор 22 и пружина 21 закреплены в корпусе 5. На стенке защитного колпака 2 установлен электромагнит

24 с фиксатором 25. На ось 26, sseденную во втулку 27, прикрепленную к передней части защитного колпака

2, и. ось 28, закрепленную к нижней части корпуса 5, навешен вертикальными направляющими прорезями щиток

29. К щеке щитка закреплен зуб 30, взаимодействующий с фиксатором 25 электромагнита 24. К передней части щитка 29 при помощи шарнира 31 навешена вертикальная педаль 32. Между педалью и щитком установлены

Над муфтой сцепления закреплена площадка 52, на которую установлен электромагнит 53 с рычагом 54, служащий для перемещения подвижной полумуфты со звездочкой 42.

В ящике-кронштейне 44 установлены также питающий устройство автомат

55 и два дистанционно-импульсных выключателя 56 и 57. Ящик снабжен дверцей 58 и верхней съемной крышкой 59. К съемной текстолитовой панели 60 станка (фиг. 1 и 2) прикреплены две оси 61. К передней оси подвешена педаль 62, к задней планки 63 и 64. На переднем конце планки 63 выполнен штифт, прилегающий к нижней поверхности педали 62.

Благодаря этому нажим на педагь 62 передается также на планку 63. 8 то же время планки 63 и 64 работают механически независимо друг от друга.

Под педалью 62 и планками 63 и 64, 45

55

3 10460 конечный выключатель 33 и распорная пружина 34. На ось 26 по сторонам щитка 29 навешены комплекты секторных стопоров 35. Щиток 29 верхней своей частью соединен с концом втулочно5 роликовой цепи 36, накинутой на звездочки или ролики 37, вращающиеся на осях, закрепленных к корпусу 5, к другому концу цепи прикреплен противовес 38, Кроме того, верхней частью щиток 29 опирается на амор. тизатор 39. Такая же цепь 40 одним концом соединена с защитным колпаком 2, затем перекинута через установленную в корпусе 5 промежуточную звездочку 41, второй ее конец введен из корпуса 5 на звездочку

42 подъемного механизма и соединен с противовесом 43.

Подъемный механизм установлен в ящике 44, который является одновременно и кронштейном для подвеса всего предохранительного устройства на стойку 45, установленную на станке. На стойке 45 имеется ограничитель 46 и фиксатор 47 (фиг. 2) .

Механизм подъема защитного колпака смонтирован на площадке 48 и содержит электродвигатель 49 с червяком

50, муфту сцепления, состоящую из 30 двух полумуфт, с распорной пружиной между ними, Одна полумуфта снабжена червячным колесом 51 другая звездочкой 42, на которую и накинута цепь 40 от защитного колпака 2.

91 4 упираясь, установлено по одному конечному выключателю 65, а между планками 63 и 64 установлен электромагнит 66.

К свободным концам педали 62 и планки 64, а также к сердечнику электромагнита 66 шарнирно прикреплены тяги 67, которые соединены двумя коромыслами 68. Средние части коромысел опираются при включении электромагнита 66 на опоры 69, которые установлены на корпусах среднего и заднего конечных выключателей

65. Иеханизм педалей закрывается защитным кожухом, Передняя часть корпуса 5 отделена от остального его объема внутренней панелью 70, à его наружную переднюю стенку заменяет лицевая съемная панель 71. К этим панелям установлены кнопки "Пуск-стоп" 72 - привод круглой пилы, кнопки "Пуск-стоп" 73 электромагнита 66 (фиг.5),входяще

"го в состав механизма педалей, пусковое электромагнитное реле 74, тумблер 75 для авбора режима работы устройства, сигнальная лампа 76, соединительная электрическая плата

77 и в случае использования в механизме подъема трехфазного электродвигателя - пусковое электромагнитное реле 78 (при однофазном электродвигателе это реде не нужно) . К выносной штанге или при помощи кронштейна, прикрепляемого к корпусу, 5, позади пилы монтируются расклинивающий нож 79 и секторные стопоры

80, применяемые для длинномерных материалов.

Предохранительное устройство работает следующим образам.

При автоматическом режиме рычажок тумблера 75 ставится в положение

"Автомат" — в этом положении участок цепи, шунтирующей кнопку "Пуск", указанным тумблером 75 прерывается.

Затем подачей распиливаемого материа"ла осуществляется нажим на педаль

62 и от нее на планку 63, которые, воздействуя на штоки конечных выклЮчателей 65, включают катушки дистанционно-импульсных выключателей 56 и 57. При этом первая пара контак-тов дистанционно-импульсного выклю iтеля 56 через катушку контактора.

81 осуществляет включение электродвигателя 82 круглой пилы.

10460

Одновременно с нажимом на педаль

62 этим же материалом нажимается вертикальная педаль 32 щитка 29. П

Педаль 32, сжимая пружину 34, воздействует на конечный .выключатель 33, 5 контакты которого замыкают цепь питания на параллельно включенные электродвигатель 49 механизма подъема защитного колпака 2, электромагнит

53 сцепной муфты этого же подъемного механизма и электромагнит 23 фиксатора 22 (в схеме показан электродвигатель трехфазного тока и включается он через пусковое электромагнитное реле 78). При этом электромагнит 23 выводит зуб фиксатора 22 из зацепления с зубьями рейки 20, а электромагнит 53 механизма подъема колпака рычагом 54 передвигает подвижную ведомую полумуфту со звездоч- 20 кой 42 до сцепления ее с ведущей полумуфтой, уже вращаемой через червячную пару электродвигателем

49. Звездочка 42, приходя во вращение и перематывая цепь 40, поднимает освобожденный от фиксации электромагнитом 23 защитный колпак

2 со щитком 29.

В процессе подъема защитного колпака направляющие рамки 3 движут- 30 ся по роликам 4, и прикрепленная к перендней направляющей зубчатая рейка 9 наклоненными зубьями вниз проскальзывает по основанию зуба собачки

13 двуплечего рычага 12. Зубчатая же рейка, прикрепленная к задней направляющей рамки 3, из-за втянутого электромагнитом 23 фиксатора 22 проходит беспрепятственно.

Одновременно с этим педаль 32 щитка 29, сначала скользя по торцу

Ф расйиливаемого материала вверх, затем дойдя своим нижним основанием до верхней грани материала, под действием распорной пружины 34 соскаки- вает в исходное состояние, в резуль тате чего освобожденный конечный выключатель 33 прерывает цепь питания электродвигателя 49 механизма подъема, электромагнита 53 сцепной муфты и электромагнита 23 фиксатора 22.

При этом вращение электродвигателя прекращается, из-за пркращения воздействия электромагнита 53 на рычаг

54 сцепная муфта под действием распорной пружины размыкается, подъем защитного колпака также прекращается

При отключении электромагнита 23

91 Ь зуб фиксатора 22 от силы распорной пружины 21 вновь входит в междузубья рейки 20, предотвращая ее подъем вверх. В то же время зуб собачки

13 под действием пружины 18 двуплечего рычага 12 входит в зацепление с зубом рейки 9 и фиксирует предотвращение ее опускания вниз..

Таким образом, защитный колпак

2 при прекращении работы его механизма подъема, при помощи фиксации обоих зубчатых реек 9 и 20, надежно удерживается от подъема и опускания.

После соскакивания педали 32 в исходное положение материал свободно, без трения о нижние основания щитка и защитного колпака и в то же время всегда с безо Ьсным зазором в 5 - 8 мм между ними, продвигается на вращающийся диск пилы 1. Щиток

29, кроме того, защищает глаза от выбрасываемых в сторону подачи стружки и опилок °

Зазор в 5 - 8 мм достигается . тем, что длина вертикальной педали

32 от ее нижней кромки до оси, на которую она подвешена, больше длины участка щитка 29 от его нижней кромки до той же оси.

В статическом состоянии нижнее основание педали 32 под действием распорной пружины 34 отводится от вертикали на некоторый угол вперед и на одном уровне с основанием щитка 29, поэтому при ее нажиме до.вертикального положения между основаниями щитка и защитного колпака и поверхностью обрабатываемого материала и образуется зазор(фиг. 4).

Продвигаемый под защитный колпак материал своим торцом отклоняет секторные стопоры 35 вперед и проходит дальше вдоль пилы 1. В случае выброса материала назад зубья стопоров впиваются в его поверхность, предотвращая этим окончательный его выброс в сторону подачи. В этот момент фиксатор 22, упираясь своим зубом в зубчатую рейку 20, удерживает защитный колпак от возможного в этих случаях подъема.

При сходе заднего конца распиливаемого материала с педали 62 последняя под воздействием пружины штока конечного выключателя 65 возвращается вверх, размыкается цепь питания дистанционно-импульсного выключателя

57, при этом имульсная пара контак10460

7 тов этого выключателя на 1 с вклю чает электромагнит 24, установленный на защитном колпаке 2, фиксатор 25 воводится из-под зуба 30 щитка 29 и последний, скользя своими вертикаль- s ными прорезями по осям 26 и 28, опускается, закрывая собою конец материала и переднюю часть пилы 1. Падение щитка при этом замедляется и амортизируется противовесом 38 и амортизатором 39.

При окончательном сходе материала с планок 63 и 64 они также под действием пружин штоков своих конечных выключателей 65 возвращаются вверх, И а контактами этих выключателей отключается дистанционно-импульсный выключатель 56.

При отключении этого выключателя одна пара его контактов, включавшая 20 ранее катушку контактора 81 электродвигателя 82 пилы 1, размыкается, останавливая этим привод пилы, другая импульсная пара контактов - на

1 с включает электромагнит 14, кото- 2S рый, воздействуя на нижнее плечо. двуплечего рычага 12, выводит зуб его собачки 13 из зацепления с зубья.ми рейки 9, а подпружиненный зуб 15 верхнего плеча этого же рычага за- 30 щелкивается за фиксатор 16, фиксируя этим двуплечий рычаг 12 в отведенном положении от рейки 9. Освобожденный таким образом защатный колпак 2 беспрепятственно опускается, закрывая 35 собой полностью еще вращающийся по инерции диск пилы, Задняя рейка 20 своими поднятыми зубьями вверх свободно проскальзывает по скосу зуба подпружиненного фикса- 40 тора 22, не задерживая опускание защитного колпака.

Опускание защитного колпака замедляется и амортизируется соответственно противовесом 43 и амортиза- 4 торами 7.

На конечном участке опускания защитного колпака зуб 10 рамки 3 уда ром на скос верхнего зуба 15 двуплечего рычага 12 освобождает его от фиксатора 16, и верхнее плечо рычага

12 пружиной 18 возвращается в исходное положение до ограничителя 17, а зуб собачки 13 нижнего плеча рычага снова входит в зацепление с

55 зубьями рейки 9. Одновременно с этим в край ней нижней точ ке хода колпака

2 зуб фиксатора 25 электромагнита

24 своим скосом проскальзывает по скосу зуба 30 щитка 29 и защелкивается с ним. Таким образом, предохранительное устройство приходит полностью в исходное статическое состояние: оба электродвигателя, все выключатели и электромагниты выключе" ны, фиксаторы, педали, защитный колпак и щиток занимают свои первоначальные положения. Все устройство готово к новому циклу работы .

В устройстве может осуществляться также полуавтоматический режим.

Для этого рычаг тумблера 75 устанавливается в положение "Полуавтомат".

В этом режиме пуск и остановка электродвигателя пилы осуществляется на" жимом главной пары кнопок "Пускстоп" 72. В остальном цикл работы предохранительного устройства сохраняется таким, как описано в автомати- . ческом режиме, т.е. подъем и опускание защитного колпака и щитка с использованием всех педалей, выключателей, электромагнитов и фиксаторов происходит так же.

Однако в необходимых случаях, например, при серийной обработке одинаковых иэделий, подаваемых на диск пилы непрерывно, используются кнопки "Пуск-стоп" 73. При нажиме кнопки "Пуск" этой пары через пусковое электромагнитное реде 74 включается электромагнит 66, который, взаимодействуя посредством тяг 67 и коромысел 68 с педалью 62 и планками 63 и 64, втягивает их заподли- цо с поверхностью стола станка, а защитный колпак 2 со щитком 29, поднявшись от первоначального нажима на педаль 23, остаются в этом положении до окончания подобной обработки непрерывно движущихся иэделий.

Для возвращения затем всего устройства в исходное состояние, т,е. чтобы щиток и защитный колпак опустились, а педаги поднялись, достаточно нажать кнопку "Стоп" в любой из пар кнопок 72 и 73.

При необходимости распиловки негабаритных изделий или материалов, т.е. когда их высота превышает возможности обычной работы устройства (в данном устройстве предельная высота подъема защитного колпака с щитком 200 мм), путем ослабления фиксатора 47 на стойке 45 все предохранительное устройство разворачивается вокруг оси стойки более

104609 чем на 90 в направлении передней стороны станка, а педаль 62 и планки

63 и 64, если это необходимо, также утапливают заподлицо, с уровнем поверхности стола ròàíêà нажимом кнопки "Пуск" 73, Установка секторных стопоров по обе .стороны защитного колпака существенно увели навет эффект безопас1 10 ности работ. особенно при поперечной распиловке древесины и распиловке коротких изделий.

Использование зубчатой рейки с электромагнитным фиксатором обеспечивает надежную фиксацию защитного колпака,предотвращающую его подъем в случаях упоров секторных стопоров в обрабатываемые материалы.

1046091

1046091 ди РА

Фиг, Р

Вид б

ВНИИПИ Заказ 7625/14

Тираж 503 Подписное

Филиал ППП "Патент", г.Ужгород,ул.Проектная,4
