Реферат



1. УСТРОЙСТВО ДЛЯ БОКОВОГО НЛРАВНИВАНИЯ ЛИСТО В в ЛИСТОВЫВОДНЫХ устройствах машин для переработки листов, в частности печатных машин, состоящее из сталкивающей планки с подпружиненной, опрокидывающейся с помощью привода качающейся плитой и одного или нескольких неподвижных упоров, отличающееся тем, что качающаяся плита 7 сталкивающей планки 2 расположена с возможностью качания в зону образующегося приемного стапеля 1 и колеблется вокруг горизонтсшьной относительно стапеле 1 опрокидной оси 9. е (Л о 4; а ;о 4 фt/t.f

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

191 А (19) (Н) ), ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (89) 141151 ГДР (21) 7770992/28-12 (22) 19 ° 12.79 (31) 1YP B 65 Н/210750 (32) 01.02.79 (33) ГДР (46) 07. 10. 83. Бюл. 9 37, (72) Нагел Хартмут, Циммерманн Ханс и Пипер Фритц (ГДР) (71) . ФЕБ Полиграф Лейпциг (ГДР) (53) 655.1/. 3(088.8) (54) (57) 1. УСТРОИСТВО ДЛЯ БОКОВОГО

ВЫРАВНИВАНИЯ ЛИСТОВ в листовыводных

3(5)) B 65 H 3i 08 В 65 H 9 06 устройствах машин для переработки листов, в частности печатных машин, состоящее из сталкивающей планки с подпружиненной, опрокидывающейся с помощью привода качающейся плитой и одного или нескольких неподвижных упоров, о т л и ч а ю щ е е с я тем, что качающаяся плита 7 сталкивающей планки 2 расположена с возможностью качания в зону образующегося приемного стапеля 1 и колеблется вокруг горизонтальной относительно стапеля

1 опрокидной оси 9 °

1046191

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что плита 7 выполнена выпуклой в сторону етапе1 °

3. Устройство по п.1, о т л и ч аю щ е е с я тем, что качающаяся йлита 7 снабжена горизонтальным 7.1 и вертикальным 7.2 угловыми плечами.

4.. Устройство по пп.1 и 3, о т л и ч а ю ц е е с я тем, что к плечу 7.1, нагружаемому пружиной сжатия

13, предусмотрена приводимая в действие посредством приводного вала 11 через эксцентриковую втулку 14 выдвижная часть 15.

Изобретение относится к устройствам для бокового выравнивания листов в листоныводных устройствах листопе-, рерабатывающих Машин, в частности печатных машин, для обеспечения путем воздействия на ныкладываемый лист образования стапеля листов с точным положением и точными краями и стабилизации образованного стапеля листов

Известно устройство для бокового выравнивания листов, выкладываемых н стапель t патент 9 Е Р 494007), состоящее иэ неподвижных упоров и шарнирно связанных с упорами подпружиненных тачалок, которые вертикально качаются против стапеля и выравнивают лист на стапеле.

Недостатком этого устройства является то, что регулирование по соответствующей ширине листа затруднено, причем при слишком большом расстоянии к стапелю листов воздействие на лист слишком малое и не образуется точный стапель, а при слишком малом расстоянии к стапелю листов тачалка постоянно воздействует на стапель да- 5 же н том случае, если лист уже прочно лежит на стапеле, т.е. возможны повреждения краев листа и оттисков.

Кроме того, воздействие тачалок на лист определяется соответствующим 30 краем.лщ=та,а листы с отклонениями и размерах и находящиеся в фазе падения и листы, которые сокращенные вследствие естественной выпуклости, »е подлежат влиянию сталкивающей план.З5 ки, т. е. невозможно точное образование стапеля с листами с отклонением н размерах. ель изобретения — создание уст- 4О ройства для бокового выравнивания листов в листонынодных устройствах, с помощью которого возможно точное

5. Устройстно по п.1, о т л и ч а ю щ е е с я тем, что неподвижные упоры 3 расположены рядом с плитой 7 на рельсе 5.

6. Устройство по п.1, о т л и ч а ю щ е е с я тем, что упоры 3 размецены под соединенной с ними плитой 7.

7. Устройство no n.1, о т л и ч а ю ц е е с я тем, что имеется установочный винт 16 для бесступенчатого регулирования угла колебания плиты 7 от нуля до максимального значения.

2 образование стапеля при переработке всех сортов бумаги беэ повреждения листов или оттисков и которое регули руется беэ затруднения по соответствующему формату листа.

С помощью указанного устройства воздействие на лист происходит только во взвешенном состоянии, при этом возможно влияние на находящийся в стадии падения выпуклый и укороченный с боков лист и на выравнивание листов с отклонениями и размерах. . Цель достигается тем, что двигаемая над приемным стапелем н зону приемного стапеля качающаяся плита установлена вокруг опрокидной оси, расположенной горизонтально к приемному стапелю.

При этом качающаяся плита ныполнена выпуклой в сторону приемного ста пеля и снабжена горизонтальным и вертикальным угловыми плечами.

Кроме того, к горизонтальному угловому плечу, нагружаемому пружиной сжатия качающейся плиты, предусмотрена приводимая в действие посредством приводного вала через эксцентриконую втулку выдвижная часть.

Неподвижные упоры могут быть расположены рядом с плитой на рельсе; а также могут быть размещены под соединенной с упорами плитой.

Для бесступенчатой регулировки .угла колебания качающейся плитй от нуля до максимального значения предусмотрен установочный нинт.

Согласно изобретению выровненные листы, вошедшие н состав приемного стапеля, не находятся под влиянием сталкивающей планки, поэтому предотврацение дефектов кромок устраняет и повреждение оттисков вследствие трения листов один. с другим.

Колеблющееся расположение качающейся плиты Т дает возможность ей по1046191 пасть в зону над приемным стапелем,,так как качающаяся плита дает выравнивающие импульсы лишь падающему и выкладываемому листу, т.е. возможно точное выравнивание листов с отклонениями в размерах. 5

Устройство имеет простую конструкцию, не сложно в регулировании по различному формату листа и сорту бумаги, так как стабилизующие выровненный стапель листов, неподвижные упоры10 листов и влияющая на выравнивание качающаяся плита образуют унифицированный узел .

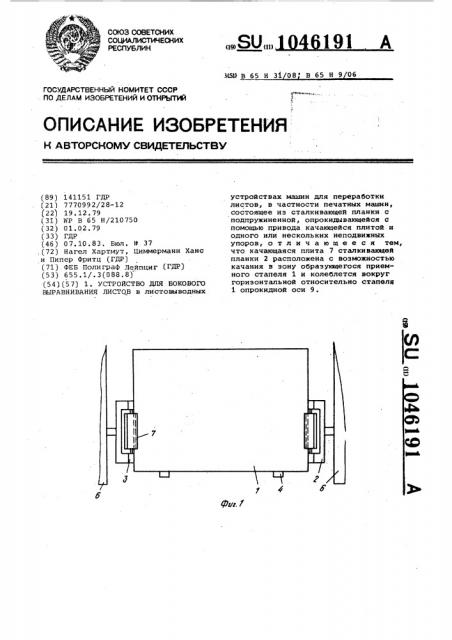

На фиг.1 схематически изображен приемный стапель предлагаемого устройства, вид сверху; на фиг.2 — выравниваюцее устройство в направлении к приемному стапелю, вид сбоку, на фиг.3 — сталкиваюцая планка (разрез

A-A на фиг.2); на фиг.4 — устройство, поддерживаемое формой качающейся плиты.

Выравнивающее устройство состоит из.приемного стапеля 1, сталкивающей планки 2 и неподвижных упоров 3. На переднем крае приемного стапеля 1 pac . положены упоры листов 4.

Сталкивающая планка 2 и упоры 3 установлены на рельсе 5,который расположен согласно ширине листов на различном расстоянии на стенке прием ° ЗО ки 6. Упоры 3 расположены рядом со сталкивающей планкой 2 в одной линии выравнивания.

Согласно фиг.2 и 3 сталкивающая планка 2 состоит из качающейся плиты 35

7, которая имеет горизонтальное и вертикальное угловые плечи 7.1 и 7.2.

Качаюцаяся плита 7 размещена гори-! зонтально к приемному стапелю 1 при помощи его центрирующего пальца 8 по 4р опрокидной оси 9 с возможностью колебания на рельсе 5. Вертикальное угловое плечо 7 ° 2 может быть выполнено прямо или в зоне верхнего края стапеля выпукло к приемному стапелю 1.

Кроме того, сталкивающая планка 2 состоит иэ кронштейна подшипника 10, который предусмотрен для установки на опоры приводного вала 11. К кронштейну подшипника 10 прикреплен палец с резьбой 12 с пружиной сжати"". 13, которая давит вертикальное угловое плечо 7.2 качающейся плиты 7.

На приводном валу 11 жестко расположена эксцентриковая втулка 14, которая вращается в отверстии выдвиж-5э ной части 15. Выдвижная часть 15 действует на горизонтальное угловое плечо.7.1 качающейся плиты 7. . В кронштейне подшипника 10 расположен установочный винт 16,который 60 нажимает на горизонтальное угловое плечо 7.1. Благодаря вращению установочного винта 16 возможно установить соответствующий абсолютный угол колебания качающейся плиты .7, максимум которого определяется эксцентриситетом эксцентриковой втулки 14.

Согласно Фиг.4 качаюцуюся плиту 7 можно установить над неподвижным упо: ром с возможным колебанием на нем.

Качаюцаяся плита 7 может быть выполнена также по направлению к приемному стапелю 1 в поперечном сечении в виде трапеции, треугольника или в другом виде, который содействует колебанию в зону выклада.

Вследствие укаэанной формы качающаяся плита 7 может быть установлена на большем расстоянии к приемному стапелю 1, чем неподвижные упоры 3, т.е. в данном случае качающаяся плита 7 смещена назад по отношению к упорам 3.

Устройство имеет возможность продольной и поперечной регулировки относительно приемного стапеля 1 согласно соответствующему формату бумаги.

Устройство работает следующиМ образом.

Лист 17 постоянн э транспортируется,на транспортер((не показан), например, каретке с захватами, через приемный стапель 1, освобождается и укладывается. Выравнивание листов 17 производится по передней кромке автоматически на упорах листов 4.

На боковое положение листов воздействуют. пассивно или активно упоры 3 и сталкивающая планка 2.

Сталкиваюцая планка 2 действует следующим образом.

Вращающийся приводной вал 11 с жестко расположенной эксцентриковой втулкой 14 вызывает движение вверх s вниз выдвижной части 15, которое передается на горизонтальное угловое плечо 7.1 и вызывает колебательное движение качающейся плиты 7 вокруг опрокидной оси 9 так, что вертикаль ное угловое плечо 7.2 попадает над приемным стапелем 1 в зону приемного стапеля и дает импульсы падающему выравниваемому листу 17, движет лист против неподвижных упоров противоположной стороны и выравнивает его.

При этом выдвижная часть 15 и пружина сжатия 13 работают друг против друга. Частота колебаний качаюцейся плиты 7 зависит от скорости вращения приводного вала 11 и может быть равной или неравной такту последовательности листов, причем угол колебания может регулироваться вручную установочным винтом 16.

Сталкивающая планка 2, может работать попеременно, что влечет эа собой улучшение выравнивания листов 17 с отклонениями в размерах.

Предложенная конструкция сталкивающей планки 2 дает возможность не только применения ее в комбинации с неподвижными упорами 3, но и достиже1046191. ния точного образования стапеля при использовании сталкивающей планки 2 беэ упоров 3.

Кроме того, движение качающейся плиты 7 осуществляется механическим приводом, причем появляется возможность вместо механического применять пневматический или гидравлический привод для колебательных движений.

Признано изобретением по резуль-. татам экспертизы, осуществленной

5 ведомством по изобретательству Гер-манской Демократической Республики.
