Состав для поверхностной обработки полимерных материалов

Состав для поверхностной обработки полимерных материалов

Иллюстрации

Показать все

Реферат



СОСТАВ ДЛЯ ПОВЕРХНОСТНОЙ ОБРАБОТКИ ПОЛИМЕРНЫХ МАТЕРИАЛОВ, включающий органическое мономерное соединение и этанол, отличающийся тем, чтО| с целью использования состава для поверхностной обработки фурановых полимерных материалов и повышения их стойкости к термохимическому старению, он в качестве органического мономерного соединения содержит 2,4-динитрофенилгидразин и дополнительно фосфорную .кислоту при следующем соотношении компонентов, мае.%: 2,4-Диннтрофенилгидразин 2-10 Фосфорная кислота (в расчете на 80%-ный раствор в этаноле) 10-50 Этанол45-89

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЗСМК С 08 г 7/О6

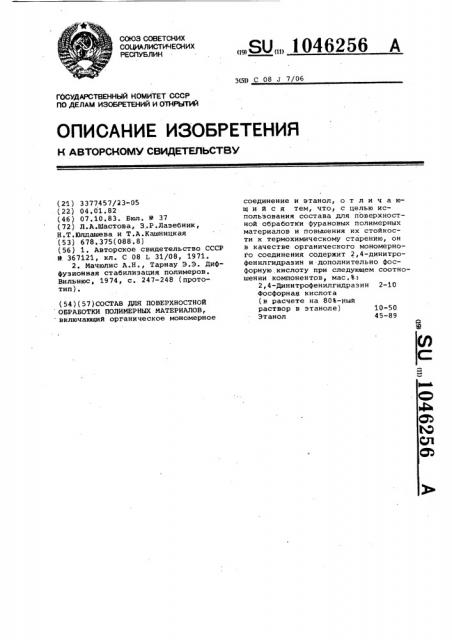

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

10-50

45-89

ГОсудАРстВенный НОмитет сссР пО делАм изОБРетений и ОткРытий (21) 3377457/23"05 (22) 04.01.82 (46) 07.10.83. Бюл. Р 37 (72) Л.A.Øàñòoöà, З.Р.Лазебник, Н.Т.Юлдашева и Т.A.Kàøíèöêàÿ (53) 678 ° 375(088.8) (56) 1. Авторское свидетельство СССР

9 367121, кл. С 08 Ь 31/08, 1971.

2. Мачюлис А.Н., Тарнау Э.Э. Диффузионная стабилизация полимеров.

Вильнюс„ 1974, с. 247-248 (прототип). (54)(57)COCTAB ДЛЯ ПОВЕРХНОСТНОЙ OSPABOTKH IIOJIHMEPHHX NATEPHAJIOB, включающий органическое мономерное

„„Su„„1046256 А соединение и этанол, о т л и ч а юшийся тем, что, с целью использования состава для поверхностной обработки фурановых полимерных материалов и повышения их стойкости к термохимическому старению, он в качестве органического мономерного соединения содержит 2,4-динитрофенилгидразин и.дополнительно фосфорную кислоту при следующем соотношении компонентов, мас.Ъ:

2,4-Динитрофенилгидразин 2-10

Фосфорная кислота (в расчете на 80%-ный раствор в зтаноле)

Этанол

1046256 .

20

30

Изобретение относится к поверхностной обработке полимеров, в част ности к способам обработки поверхности фурановых полимерных композиционных материалов на основе фурфурольно-ацетоновых мономеров, и такие фурановые композиционные матери лы используются в качестве антикоррозионных защитных полимерэамазок, мастик, облицовочной плитки, для изготовления графитопластиковых иэделий и др.

Известен состав для поверхностной обработки полимерных материалов включающий органическое мономерное соединение гидрохинон и водноглицеринрвый раствор 1 1.

Однако состав не эффективен для повышения термохимической стойкости фурановых полимерных материалов.

Наиболее близким к изобретению по технической сущности и достигаемому результату является состав для поверхностной обработки полимерных материалов, включающий органическое мономерное соединение фениленди амин и этанол. Состав повышает стойкость к термоокислительному старению поликапроамида (.2 .

Однако известный состав не способствует повышению стойкости к термохимическому старению фурановых полимерных материалов. В то же время при эксплуатации полимерных материалов и пластмасс в химическом производстве в качестве оборудования, деталей аппаратов, полов, в результате воздействия на них агрессивных сред кислого и щелочного характера, воды, повышенной темпера туры, происходит их химическое старение. Химическое старение представ ляет .собой комплекс химических и физических процессов, s результате которых ухудшаются эксплуатационные свойства полимерных материалов. Они набухают, увеличивается их проницаемость, образуются микротрещины, и таким образом, падает их защитная способность, в результате чего умен шается долговечность.

Целью изобретения является использование состава для поверхностной обработки фурановых полнмерых материалов и повышение их стойкости к термохимическому старению.

Поставленная цель достигается тем„ что состав для поверхностной обработки полимерных материалов, включающий органическое мономерное соединение и зтанол, в качестве органического мономерного соединения содержит 2,4-динитрофенилгидразин (ДНФГ) и дополнительно фосфорную кислоту при следующем соотношении компонентов, мас.В:

2,4-Динитрофенилгидразин 2-10

Фосфорная кислота (в расчете на 80%-ный раствор в этаноле) 10-50

Этанол 45-89

Пример 1, Образцы полимермастики из фураноэпоксидного связующего ФАЭД-8 диффузионно обрабатывают смесью, состоящей из 1 вес.ч.

2, 4-ДНФГ, 10, вес.ч, НЗРО 80%-ной концентрации и 89 вес.ч; зтанола при температуре 84+2oC н течение

1 ч с последующей термофиксацией при 82 2 С в течение 4 ч.

Пример 2. Образцы из графитопласта на основе фурфурольно ацетонового олигомера ДИФА диффузионно обрабатывают смесью, состоящей из

5 вес.ч. 2, 4-ДНФГ, 50 вес.ч. Н >PO+

80Ъ-ный концентрации и 45 вес.ч. этанола при 82 2 С в течение 1,5 ч с последующей термофиксацией при 128

2 С в течение 0,5 ч.

Пример 3. Образцы полимерэамазки на основе фурфурольно-ацетонового мономера ФА диффуэионно обрабатывают смесью, состоящей нз

2 вес,ч. 2,4-ДНФГ, 20 вес.ч. Н РО+

80%-ной концентрации и 78 вес.ч. этанола при 88+2 C в течение 8 ч.

Обработанные образцы фурановых композицонных материалов наряду с необработанными контрольными подвергают кипячению в водном раствбре серной кислоты в течение 200 ч.

Контроль долговечности производят .путем физико-механических испытаний образцов через каждые 50 ч кипячения.

Результаты испытаний образцов материала по примерам 1-3 после их обработки 200 ч кипящим раствором

80%-ной H So+ приведены в таблице.

1046256 ь ь

С Ъ 4

<Ч

\О

» 1

Ф 1

О\

11 I

Э ж оя

Н

j v оо

ct x

М!

oj

I

Э 1

Ц

Я I

1 о ож о

g o ж ФЦ ж K ао

Э Х

О1Ю и t ж 1

Х! gjjt еt gõ

C) %

° Ф

Р !

Ф

Э ж оя

4 Н оо

34 ж

Cj ь -»

C)

Cj

СЧ

I cO

1

I !!

Я I

I V ожа оЭ Х ж!

1 о ж

1 жэж

CCj

ОЪ

РЪ н

03 с

° Ф

jjI

Х I

j6 жх х > кож

3жж Ф

М о г1

I В жо

l5 O а. жо ео! Ij;

m6 э >»ж ао х î х

С Ъ ft о

jtj ж

j

j

j 1

Ф й» 1

Е 1

CO !

jl j ф! о! ф

Ф I

Х j

0) j

Я j а I

Ф I

Е t

Х 1 к

О l

И j х

Ф

jjj о я

Гч 1„

К о о о

А 1

jv cj ожега о жжат жежо к Ф с оо! хх ао cax

Щ

X I х lit dp х с к О ж

ФФХ с! жх аж

I нн!ж

I! OOjtjg йойжо

I .1

t

1

I

1

1

l

1 ь ь ь ь

1 1 <Ч е1

Ч Ch

% %.е

1 I an Ч

ИЪ

<Ч

1 I Ъ т1 ь. Cj

C) an

I N I т-1

<"Ъ an

М М

an (Ч

t ОЪ 1 !

ОЪ Ch

М %

I с-! I cCj

I 1 an

jO ИЪ

E М

Ю О О 1 I МЪ

I I an

1046256

Составитель Г. Степанова

Техред И.Метелева Корректор А.Повх

Редактор Н.Бобкова

Заказ 7650/22 Тираж 494 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытиЯ

113035, Москва, 3-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4

Из таблицы видно, что изобретение позволяет уменьшить величину набухания: для графитопласта в

2,1 раза, для полимермастики в

2 раза, для полимерзамаэки в 1,8 раза, снизить интенсивность проникнове- 5 ния кипящего водного раствора серной кислоты в полимермастики в 2 раза, снизить потерю прочности для графитопластика на 25,1%, для полимермастики на 34,6В, для полимерзамаэ- 1О ки на 20,6%, при этом долговечность повышается: графитопластов в 1,3 раза, полимермастики в 2 раза, полимерэамаэки в 2 раза.

При этом эффект, получаемый при 5 использовании стабилизирующей системы, является синергитическим, усиление стабилизирующего действия отдельных компонентов наблюдается лишь при их совместном использовании.

Так, поверхностная обработка системой, состоящей из 5 вес,ч. ДНФГ и 95 вес.ч. этилового спирта приводит к увеличению прочностных свойств материалов s среднем на 2,9%. Действие спиртового раствора Н РО 80%ной концентрации в соотношейии 50:

50 вес.ч. приводит к увеличению прочностных свойств в среднем на 8,0%, в то время как обработка системой, состоящей иэ совокупности этих компонентов, упрочняет материалы в среднем на 20,5-30,5%.
