Реферат



1. ПЛОСКАЯ ГРЕБНЕЧЕСАЛЬНАЯ 11АШИНА, содержащая круглые гребни с жестко закрепленными на них рядами игл, тиски, закрепленные на подвесном Мсштни се, у привод тисков в виде шарнирно-передаточного механизма , отличающая с я тем, что расстояние между центром вращения круглого гребня и центром вращения подвесного маятника меньше суммы максимального радиуса установки кончиков игл по отношению к центру вращения круглого гребня , минимального расстояния между нижней частью верхней губки тисков и кончиками игл и радиуса устВ новки нижней части верхних губок Я. мм - - Ц- 3 2 1 Ч. I I I -I-I-I-L t 2 J S е 7 S f Iff ff f2 fJf Номер греУенной планки тисков по отношению к центру вращения подвесного маятника, при этом в установленных рядах игл на круглом гребне радиус установки кончиков игл по отношению к центру вращения круглого гребня в направлении, противоположном направлению вращения круглого гребня, сначала уменьшается , а затем увеличивается. 2.-Машина по п. 1, отличающая с я тем, что кончики игл соседних рядов игл лежат на одном радиусе, превышающем максимальный радиус установки кончиков, игл по отношению к центру вращения круглого гребня. i 3. Машина по п. 1, отличающаяся тем, что, привод тис (Л ков имеет систему рычагов, шатун с и кулису, присоединенную к подвесному маятнику, несущему нижние губки тисков, на кулисе в изогнутом продольном отверстии между кулисой и шатуном установлен шарнир, причем центр радиуса изогнутого продольного отверстия при расположении тисков в заднем конечном положении лежит в центре вращения шатуна. О) оэ ел -4 I I Фиг. 1

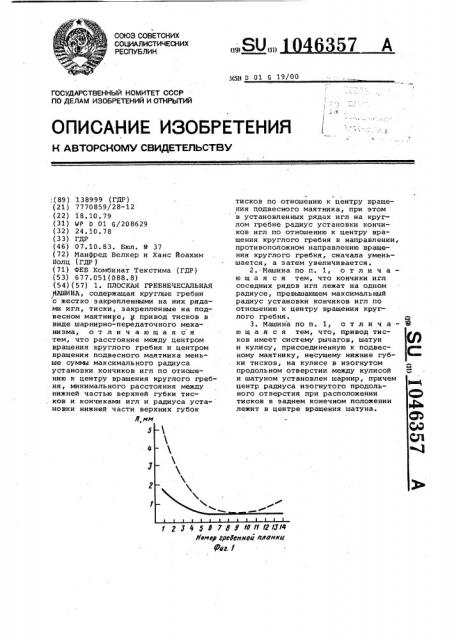

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

357 А (19) (11) 1(51) D 01 G 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ гю а 7ВЯе1113QI0

Номер гребенкой планки

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ. (89) 138999 (ГДР) (21) 7770859/28-12 (22) 18 ° 10.79 (31) WP D 01 G/208629 (32) 24. 10. 78 (33) ГДР (46) 07. 10. 83. Бюл. 9 37 (72) Манфред Велкер и Ханс йоахим

0олц (ГДР )

:(71) ФЕЕ Комбинат Текстима (ГДР) (53) 677. 051(088. 8) (54) (57) 1. ПЛОСКАЯ ГРЕБНЕЧЕСАЛЬНАЯ

)4АШИНА, содержащая круглые гребни с жестко закрепленными на них рядами игл, тиски, закрепленные на подвесном маятнике, и привод тисков в виде шарнирно-передаточного механизма, отличающая с я тем, что расстояние между центром вращения круглого гребня и центром вращения подвесного маятника меньше сум)ы максимального радиуса установки кончиков игл по отношению к центру вращения круглого гребня, минимального расстояния между нижней частью верхней губки тис. ков и кончиками игл и радиуса уста» новки нижней части верхних губок

R,мм

S тисков по отношению к центру вращения подвесного маятника, при этом в установленных рядах игл на круглом гребне радиус установки кончиков игл по отношению к центру вращения круглого гребня в направлении, противоположном направлению вращения круглого гребня, сначала уменьшается, а затем увеличивается.

2 ° Машина по и. 1, о т л и ч аю щ а я с я тем, что кончики игл соседних рядов игл лежат на одном радиусе, превышающем максимальный радиус установки кончиков.игл по отношению к центру вращения круглого гребня. Р

3, Машина по и. 1, о т л и ч а - 9 ю щ а я с я тем, что, привод тисков имеет систему рычагов, шатун и кулису, присоединенную к подвесному маятнику, несущему нижние губки тисков, на кулисе в изогнутом продольном отверстии между кулисой и шатуном установлен шарнир, причем центр .радиуса изогнутого продольного отверстия при расположении (Р тисков в заднем конечном положении р лежит в центре вращения шатуна.

С5

1046357

Изобретение относится к предварительной .обработке волокон и касается плоской гребеночесальной машины, в которой гребейные планки жестко размещаются на круглом гребне и шарнирным механизмом приводимые тиски укреплены на подвесном маятнике.

Известна плоская гребеночесаль. ная машина модели 1532 комбината

ФЕЕ Шпиннераймашиненбау Карл-МарксШтадт и патенты DD-PS 80640 и

125 422/, в которой острия игл размещенных друг около друга гребенных планок концентрически направлены к центру круглого гребня. Когда 15 плоская гребеночесальная машина работает, острия игл движутся по круговой траектории, расположенной концентрично к точке поворота круглого гребня, а отверстие тисков дви- 2р жется по круговой траектории, расположенной концентрично к точке поворота тисков.

При основном прочесывании волокон тиски движутся назад. Расстояние гре-25 бенной планки изменяется. При этом расстояние на первой гребенной планке максимально, оно потом уменьшается. Между восьмой и десятой гребенными планками расстояние является минимальным, а потом до четырнадцатой гребенной планки оно уве-. личивается (диаграмма на фиг. 1, пунктирная лиМия ). Минимальное расстояние между губками тисков и остриями игл, в зависимости от установки, обычно составляет 0,3-0,5 мм.

Недостаток известной машины состоит в том, что при расстоянии между верхней губкой тисков и остриями противолежащей гребенной план- 40 ки выше минимального, уровень очистки уменьшается.

Целью изобретения является повышение уровня очистки.

Техническая задача, решаемая изобретением, состоит в уменьшении расстояния между верхней губкой тисков и остриями игл противолежащей гребенной планки и в стабилизации его после достижения минимальной величины в области тонких игл.

Цель достигается тем, что в плоской гребеночесальной машине, содержащей круглые гребни с жестко закрепленными на них рядами игл, тис55 ки, закрепленные на подвесном маятнике, и привод тисков в виде шарнирно-передаточного механизма, расстояние между центром вращения круглого гребня и центром вращения под- 60 весного маятника меньше суммы максимального радиуса установки кончиков игл по отношению к центру вращения круглого гребня, минимального расстояния между нижней частью верхней 65 губки тисков и кончиками игл и радиуса установки нижней части верхних губок тисков по отношению к центру вращения подвесного маятника, при этом в установленных рядах игл на круглом гребне радиус установки кончиков игл по отношению к центру вращения круглого гребня в направ1лении, противоположном" направлению вращения круглого гребня, сначала уменьшается, а затем увеличивается..

Кроме того, кончики игл соседних рядов игл лежат на одном радиусе, превышающем максимальный радиус установки кончиков игл по отношению к центру вращения круглого гребня.

При этом привод тисков имеет систему рычагов, шатун и кулису, присоединенную к подвесному маятнику, несущему нижние губки тисков, кулисе в изогнутом продольном отверстии между кулисой и шатуном установлен шарнир, причем центр радиуса изогнутого продольного отверстия при расположении тисков в заднем конечном положении лежит в центре вращения шатуна.

На фиг. 1 показана диаграмма изменения расстояния R между раскрытием тисков и остриями игл соответствующей противоположной гребенной планки; на фиг. 2 — круглый гребень, тиски и отрывной цилиндр, вид сбоку в разрезе; на фиг. 3 — то же, вид сбоку; на фиг. 4 — круглый гребень, вариант исполнения; на фиг, 5 — шарнирный механизм привода тисков, Круглый гребень 1 укреплен на валу 2 (фиг. 2 ). На круглом гребне

1 жестко смонтированы гребенные планки 3 с иглами 4 (не изображено на чертеже). Радиус 5 острий игл 4 относительно точки 6 поворота круглого гребня гребенных планок 3, расположенных друг около друга, сначала, уменьшается в направлении 7, противоположном повороту круглого гребня 1, а потом увеличивается.

Радиус 5 имеет в первом и четырнадцатом рядах 3 в направлении 7, про- тивоположном повороту гребня, свою максимальную величину и примерно между восьмым и десятым рядами 3— свою минимальную величину.

Над круглым гребнем 1 находятся тиски 8, которые состоят из нижней

10 и верхней 11 губок. Нижняя губка

10 укреплена на ведомой кулисе, выполненной в виде подвесного маятника 12, который установлен поворотно вокруг оси тисков 13. Подвесной маятник 12 движется от шатуна 14, который через трубу 15 связан с подвесным маятником 12. Нижняя часть 9 верхней губки 11 тисков 8 качается по радиусу 16 вокруг точки поворота

1046357

17 подвесного маятника 12. Верхняя губка 11 закреплена на кулисе 18, качающейся вокруг трубы 15. Не изображенный привод для подъема и спуска верхней губки 11 действует на шарнирную точку 19 кулисы 18.

После круглого гребня 1 и тисков

8, ближе к круглому гребню 1, расположена пара отрывных цилиндров 20 °

Круглый гребень 1 и тиски 8 расположены так, чтобы расстояние 21 между точкой поворота б круглого гребня

1 и точкой поворота 17 подвесного маятника 12 меньше суммы максимального радиуса 5 острий игл 4 по отношению к точке поворота б круглого гребня

1, минимального расстояния 22 между частью 9 губки 11 тисков 8 и остриями игл 4 и радиуса 16 расстояния 22 части 9 тисков 8 к точке повоорота

17 подвесного маятника 12. Минималь- Щ ное расстояние 22, в зависимости от установки, обычно составляет

0,3-0,5 мм и достигается тогда, когда часть 9 тисков 8 находится напротив от восьмой до десятой rpe- 25 бенных планок 3 круглого гребня 1.*

Для установки минимального расстояния 22 подвесной маятник 12 сделан иэ двух частей и оснащен установочным винтом 23 и эажимными винтами

24.

Принцип действия машины следующий ..

Когда гребнечесальная машина работает, круглый гребень 1 движется по направлению поворота 7. При основном прочесывании тиски 8 движутся назад по направлению 25. При этом изменяется расстояние 22 между частью 9 тисков 8 и остриями игл 4 противоположной гребенной планки 3. 40

Это изменение расстояния 22 изображено на фиг. 1 (сплошная линия ).

Расстояние 22 при первой гребенной планке 3 максимально, потом уменьшается, между восьмой и десятой 45 игольными планками 3 — минимально и остается почти постоянным до четырнадцатой планки 3. Уменьшение расстояния 22 по отношению к названному вначале техническому решению (пунктирная линия ) видно иэ диаграммы (фиг. 1) .

В дру гом примере и сполне ни я (фиг. 3 ) острия игл 4 друг около друга расположенных гребенных планок 3 лежат на одном радиусе 26, который больше максимального радиуса 5 острий игл 4 по отношению к точке поворота б круглого гребня 1.

Пример исполнения по фиг. 4 показывает шарнирный механизм для при- О0 вода тисков 8. Шарнирный механизм состоит из качающегося скрещенного кривошипа с кулисой, состоящего Н3 кривошипа 27, камня 28 и кулисы 29, и двух двойных коромысел, причем первое двойное коромысло состоит иэ кулис 30, 32 и шатуна 31, второе двойное коромысло состоит и, кулисы

33, шатуна 14 и ведомой кулисы в виде подвесного маятника 12. В то время, как кривошип 27 укреплен на валу 2 круглого гребня и подвесной маятник 12 качается вокруг оси тис" ков 13, жестко друг с другом соединенные кулисы 29 и 30 качаются вокруг оси 34, а также жестко рiруг с другом соединенные кулисы 32 и 33 качаются вокруг вала 35 нижней губы.

На кулисе 32, расположенной перед подвесным маятником 12, который несет вал 35 нижней губы, между ней и относящимся к ней шатуном 31 в изогнутом продольном отверстии 37 закреплен шарнир 36. Причем центр радиуса 38 изогнутого продольного отверстия 37 лежит в заднем конечном положении тисков 8 в находящейся напротив точке поворота 39 шатуна 31.

Установка заднего конечного lIo

)ложения тисков 8 (фиг. 5, тиски 8, сплошная линия ) осуществляется в зависимости от максимальной длины предназначенных для обработки волокон. По установке заднего конечного положения тисков 8 устанавливается положение острий игл 4 гребенных планок 3, причем в случае примера исполнения по фиг. 3 осуществляется установка радиуса 26. Расстояние отрыва 40 между парой 20 отрывных цилиндров и тисками 8 в их переднем конечном положении (фиг. 5, тиски 8, пунктирная линия ) устанавливается по уровню прочесывания, перестановкой шарнира 36 в изогнутом продольном отверстии 37. Расстояние отрыва

40 (фиг. 5) минимально, когда шарнир 36 в изогнутом продольном отверстии находится в пложении 41 (фиг. 4), и максимально, когда он находится в положении 42. Постоянное заднее конечное положение тисков

8 влечет эа собой то, что между восьмой и десятой гребенными планками 3 достигнутое минимальное расстояние

22 (фиг. 2) держится почти постоянным до четырнадцатой гребенной план- ки 3 даже при перестановке расстояния отрыва 40 (фиг. 5), не изменяя положения. острий игл 4 гребенйых планок 3 или величины подъема тисков 8.

Признано изобретением по результатам экспертизы, осуществленной ведомством по изобретательству Германской Демократической Республики.
