Реферат



УСТАНОВКА ДЛЯ КОНТРОЛЯ -КАЧЕСТВА ДРЕВЕСНОЙ МАССЫ, содержащая концентратомеры волокнистой суспензии различных фракций и измеритель степени помола, выходы которых соединены с входом вычислительного Устройства, ,и чающаяся тем, что, с целью повышения точности контроля, она имеет анализатор длины и диаметра волокна и датчик температуры волокнистой суспензии, связанные с вычислительным устройством , причем датчик температуры и чувствительные элементы концентратомера волокнистой суспензии фракции грубого помола и измерителя степени помола установлены в трубопроводе древес .ной массы, а чувствительный элемент концентратомера фракции мелкого помола - в емкости для сбора фильтрата измерителя степени помола.Jg

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

З(Я) ?> 21 Р 1 20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2901759/29-12 (22) 26.03.80 (46) .07,10.83. Бюл. Р 37 (72) В.П.Бутырин, .В.Н.Непеин, P.È.Ñîñíîâñêèé, A.È.Êèïðèàíoâ и С.В.Бабурин (71) Пермский филиал Всесоюзного научно-производственного объединения целлюлозно-бумажной промышленности (53) 676.05(088.8) (56) 1. Авторское свидетельство СССР

Р 381998, кл. G 01 N 33/46, 1973. (54)(57) УСТАНОВКА ДЛЯ КОНТРОЛЯ КАЧЕСТВА ДРЕВЕСНОЙ МАССЫ, содержащая концентратомеры волокнистой суспензии различных фракций и измеритель

„„Su„„1046370 A степени помола, выходы которых соединены с входом вычислительного устройства, о т л .и ч а ю щ а я с я тем, что, с целью повышения точности контроля, она имеет анализатор длины и диаметра волокна и датчик температуры волокнистой суспензии, связанные с вычислительным устройством, причем датчик температуры и чувствительные элементы концентратомера волокнистой суспензии фракции грубого помола и измерителя степени помола установлены в трубопроводе древес.ной массы, а чувствительный элемент концентратомера фракции мелкого помола — в емкости для сбора фильтрата измерителя степени помола.

1046370

Составитель Н. Никольский

Техред М, Надь Корректор А. Повх

Редактор И.Николайчук

Заказ 7680/28

Тираж 384 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к целлюлозно-бумажному производству и может быть использовано для контроля качества древесной массы.

Известна установка для контроля качества древесной массы, содержащая концентратомеры волокнистой суспензии различных фракций и измеритель степени помола, выходы которых соединены. с входом вычислительного устройства 1 1.

Недостатком данного устройства являетоя низкая точность контроля.

Цель изобретения - повышение точности контроля.

Указанная цель достиraeтся тем, что установка для контроля качества древесной массы, содержащая концентратомеры волокнистой суспензии различных фракций и измеритель степени помола, выходы которых соединены с входом вычислительного устройства, имеет анализатор длины и диаметра волокна и датчик температуры волок" нистой суспензии, связанные с вычислительным устройством, причеМ датчик температуры и чувствительные элементы концентратомера волокнистой суспензии фракции грубого помола и измерителя степени помола установ- лены в трубопроводе древесной массы, а чувствительный элемент концентра- томера фракции мелкого помола — в емкости для.сбора фильтрата измерителя степени помола.

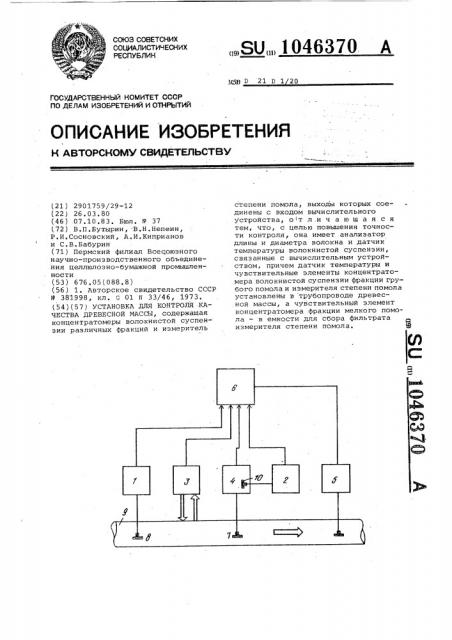

На чертеже представлена блок-схема установки для контроля качества древесной массы.

5 Установка содержит концентратомеры 1 и 2 волокнистой суспензии соответственно грубого и мелкого помола, анализатор 3 длины и диаметра волокна, измеритель 4 степени

10 помола, датчик 5 температуры, выходы которых, соединены с соответствующими входами вычислительного устройства б ° Чувствительные элементы 7 и

8 блоков 1 и 4 и датчик 5 температуры установлены в трубопроводе 9 древесной массы, а чувствительный элемент 10 блока 2 — в емкости для сбора фильтрата измерителя 4.

Установка работает следующим обра3ОМ.

С заданной периодичностью импульсы датчиков 1,3, 4 и, 5 поступают в вычислительное устройство б, которое осуществляет усреднение сигналов и рассчитывает прочностные свойства древесной массы.

Таким образом, использование предлагаемой установки контроля качества древесной массы обеспечивает повышение точности текущего контро- ля качественных показателей древесной массы.
