Реферат



ТРУБЧАТЬТЙ РЕГУЛЯТОР НА ОРОСИТЕЛЬНЫХ КАНАЛАХ, содержащий стенки оголовков, трубопровод, затвор и противоэрозионные диафгармы, о т л и чаюкийся тем, что, с целью . обеспечения работоспособности соору жения в процессе деформаций при возведении сооружений на просадочных грунтах, стенки оголовков в верхней части снабжены анкерами, заякоренными в грунт, а нижней части - фиксируюшими захватами, при этом противоэрозионные диафрагмы установлены в последних с. возможностью перемещения . (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(51) Е 02 В 1 00 Е 02 В 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, K ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изоБРетений и ОткРытий (21) 3249229/29-15 (2 2 ) 2 4 . 1 1,8 0 (4 6 ) 0 7 . 1 0 . 8 3 . Бюл . М 3 7 (7 2 ) Н . И . П упышев и С . С . Сав в а те ев (7 1 ) Всесоюзное проектно -изыскательское и научно -исследовательское объединение Сою зводп ро ек т (5 3 ) 6 2 7 . 8 3 (0 8 8 . 8 ) (5 6 ) 1 . Регуляторы трубчатые на расход воды до 2 0 м 8 /с бе з перепада и с, перепадом до 2 м с и ерее эдом и бе з переезда на оросительных системах °

Типовый проект 8 2 0 - 1 8 7, альбом П, лист 5 8 . 2 . Методические рекомендации по и рое к тиров а н ию и сТ рои тельс TB у ороситель ных систем на и росадоч ных грунта х . М ., Сою здортех водс трой, 1 9 7 7, с . 5 3, рис . 3 1 (и ро то тип ) ..SU 1046394 А (54) (57) ТРУБЧА?НИ РЕГУЛЯТОР HA ОРОСИТЕЛЬНЬ% КАНАЛАХ, содержащий стенки оголовков, трубопровод, затвор и противоэрозионные диафгармы, о т л и— ч а ющи йс я тем, что, с целью, обеспечения работоспособности сооружения.в процессе деформаций при возведении сооружений на просадочных грунтах, стенки оголовков в верхней части снабжены анкерами, заякоренными в грунт, а нижней части — фиксирующими захватами, при этом противоэрозионные диафрагмы установлены в последних с возможностью перемещения.

1046394

Изобретение относится к гидротехническим сооружениям, а именно к сооружениям на каналах в просадочных грунтах.

Известен трубчатый регулятор с переездом и с перепадом или без перепада, состоящий из входного и выходного оголовков, соединенных между собой турбопроводом,. над которым устроено полотно дороги 1 ).

Известен трубчатый регулятор 10 на оросительных каналах, включающий стенки оголовков, трубопровод, затворр и противоэрозионные диафрагмы. f2 ).

Однако известные регуляторы обладают следующими недостатками: при про- 15 садочных деформациях основания стенка. входного оголовка наклоняется в сторону верхнего бьефа, а стенка. выходного оголовка наклоняется.в сторону нижнего бьефа, при Ьтом происходит нарушение соединения стенок с трубопроводом и противоэрозионньми диафрагмами; строительство трубчатых регуляторов с переездом и с перепадом или беэ перепада на просадрчных грунтах с осуществлением противопросадочных мероприятий в основании сооружения увеличивает строительную стоимость в 1.5-1.7 раза и задерживает ввод осваимаемых земель в эксплуатацию на 1-2 года.

Целью изобретения является обеспечение работоспособности сооруже ния в процессе деформаций при возведении сооружений на прьсадочных

r-рунтах. 35

Указанная цель достигается тем, что стенки оголовков в верхней части снабжены анкерами, заякоренными в грунт, а в нижней части - фиксирующими захватами, при этом противоэрозионные40 диафрагмы установлены в последних с возможностью перемещения.

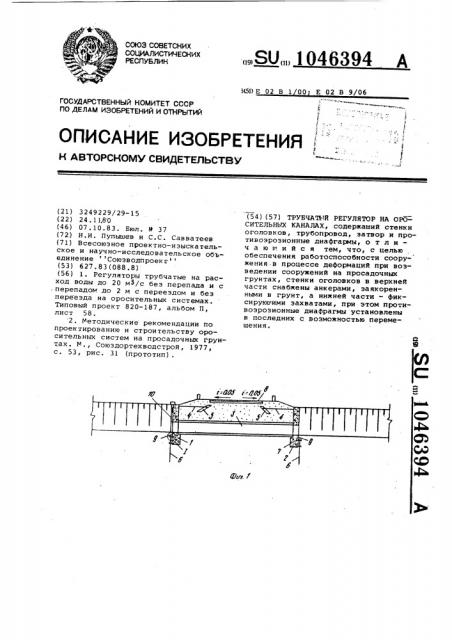

На фиг. 1 представлен трубчатый регулятор с переездом и с перепадом или без парапада, разрез по оси на фиг. 2 — то же, вид в плане на фиг. 3 — узел I на фиг. 1.

Трубчатый регулятор с переездом и с перепадом или без перепада включает в себя входной 1 и выходной 2 оголовки, соединенные между собой трубопроводом 3, оголовки 1 и 2 снабжены ащкерами 4 с якорамн 5, у стенок оголовков 1 и 2 установлены противоэрозионные диафрагмы 6, на стенках оголовков 1 и 2 смонтированы захваты 7, а между ними установлен закладной герметик- 8. Над трубопроводом 3 размещено полотно дороги 9, а на выходном оголовке установлен затвор 10.

Притовоэрозионные диафрагмы установлены между захватами 7 с возможностью перемещения.

Работа трубчатого регулятора в процессе просадочных деформаций ос нования заключается в следуксаем.

При положении основания противоэроэионных диафрагм 6 и оголовков

1 и 2 анкеры 4 предотвращают наклон оголовкбв в сторону верхнюю н нижнюю бьефа соответственно, при этом захваты 7, допуская относительные леремещения в вертикальной плоз"кости противоэрозионных диафрагм 6 и оголовков 1 и 2, предотвращают их относительные перемещения в горизонтальной плоскости, это обеспечивает функциональную работу закладного герметика 8.

Предотвращение наклонов стенок оголовков 1 и 2 в сторону верхнего бьефа и герметизации соединения противоэроэионных диафрагм 6 со стенками оголовков 1 и 2 обеспечивает работоспособность сооружения в процессе просадочных деформаций основания и сохраняет работоспособность регулятора в эксплуатационный период.
