Устройство для возведения монолитной обделки подземных сооружений

Устройство для возведения монолитной обделки подземных сооружений

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ВОЗВЕДЕНИЯ МОНОЛИТНОЙ ОБДЕЛКИ ПОДЗЕМНЫХ СООРУЖЕНИЙ, включающее металлическую опалубку-облицовку и торцовую уплотняющую опалубку с отдельны iSS 55 : / /Т ми щитовыми элементами, отличающееся тем, что, с цеЛью сокраше - кия сроков монтажа, повышения недв} ности конструкции и ее работы, опалубкаг-облицовка в передней части снабжена рад иально ориентированными манипулятором , шарнирно закругленном на ста нине, и направляющими, установленными на опорных элементах, а шитошле элементы выполнены из инвентарных и наклафных щитов, при этом на инвентарных щитах, расположенных на торцовой опалубке с зазорами, смонтированы ползувЫ| контактирующие с направляощими с возможностью п емещенин по ним, и стопоры , вьшолненные в виде винтов, причем на зазоры между инвентарными щитами (Л установлены накладные щиты О) ел ю ел фиг. J

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) 01) 3(Я) Е 21D 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3444796/22-03 (22) 24.05.82 (46) 07. 10.83. Бюл. Ии 37 (72) В, Ф. Семевич, В. Н. Харченко и А. Ф. Ренкель (53) 622.281. 5 (088.8) (56) 1. Зурабов Г. Г. и Бугаева О. Е.

Гидротехнические туннели гидроэлектри. ческих станций. Госэнергоиздат, 1962, с. 553-555.

2. Авторское свидетельство СССР

N 718528, кл. Е 01 G 3/02, 1980. (54) (57) 1. УСТРОЙСТВО ДЛЯ ВО3ВЕ: ДЕНИЯ МОНОЛИТНОЙ ОБДЕЛКИ ПОД ЗЕМНЫХ СООРУЖЕНИЙ, включающее металлическую опалубку-облицовку и торцовую уплотняющую опалубку с отдельны-.

А ми щитовыми элементами, о т л и ч а ющ е е с я тем, что, с целью сокраще ния сроков монтажа, повышения надея» ности конструкции и ее работы, опалубка-облицовка в цередней части снабжена радиально ориентированными манипулятором, шарнирно закрепленном на станине, и направляющими, установленными на опорных элементах, .а щитовые элементы выполнены из инвентарных и наклад ных щитов, при этом на инвентарных шитах, расположенных на торцовой опалубке с зазорами, смонтированы ползуны, KoHT&KTHp UlHe с направлюощими с воз» можностью перемещения по ним, и стопоФ ры, выполненные в виде винтов, причем @ на зазоры между инвентарными шитами установлены накладные щиты.

1046526 опорным элементом соединена шарнирнь1м соединением.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что инвентарные и накладные шиты снабжены выступами, причем к первым они прикреплены жестко, а ко вторым - с возможностью продоль но-поперечного перемещения относительно элемента, 3. Устройство по пп. 1 я 2, о тлич аюшеес я тем, что боковые поверхности. двух соседних выступов опалубки-облицовки и инвентарного шито вого элемента параллельны оси направляющей последнего, 4. Устройство по п. 1, о т л и ч а ю. щ е е с я тем, что направляющая с

6. Устройство по п, 3., о т л и— ч а ю щ е е с я тем, что ползуны ин вентарных щитовых элементов выполнены с возможностью поворота вокруг оси направляющей.

6а Устройство 1Io п, 3. ч а ю щ е е с я тем, что инвентарные пштовые элементы имеют крепежные скобы, в которые устанавливают клинья при монтаже накладных щитовых элементов»

Изобретение относится к строительству и может быть использовано при возведении монолитной обделки подземных вы:: работок, тоннелей.

Известно устройство для возведения монолитной обделки подземных сооружений, которое включает опалубку-облицовку и торцовую опалубку, вручную на бираемую из отдельных досок, индивидуально подгоняемых к неровностям поверхности выработки Р 3. .

К недостаткам этого устройства относятся значительные трудозатраты и время на сборку торцовой опалубки, невозможность установки в соосное положение и фиксации опалубки-облицовки относительно выработки.

Известно также устройство для возведения монолитной обделки, включающее металлическую опалубку-облицовку и торцовую опалубку, набираему1о из отдельных щитовых элементов 2 .

Недостатками известного устройства является значительные трудозатраты при монтаже элементов, невозможность уста новить в соосное положение и зафиксировать опалубкуоблицовку относительно выработки.

Цель изобретения - сокращение сроков монтажа, повышение надежности конст рукции и ее работы.

Поставленная цель достигается тем, что в устройстве для возведения монолитной обделки подземных сооружений, включающем металлическую опалубкуоблицовку и торцовую уплотняюшую опалубку, опалубка-облицовка в передней части снабжена радиально ориентированными манипулятором, шарнирно зак репленном на станине, . и направляющими, установленными на опорных элементах, а щитовые элементы выполнены из инвентарных и накладных щитов, при этом

30 на инвентарных щитах, расположенных на торцовой опалубке с зазорами, смонтированы ползуны, контактирующие с найравляюшими с возможностью перемещения по

-ним, и стопоры, выполненные в виде вин.тов, причем на зазоры мекду инвентарными шитами установлены накладные

ШЫХЫЕВ

Кроме того, инвентарные и накладные

О шиты снабжены выступами, причем к первым они прикреплены жестко, а ко вторым - с возможностью продольнь-поперечного перемещения относительно

:, элемента, Боковые поверхности двух соседних выступов опалубки-облицовки и инвентарного щитового элемента параллельны оси направляющей последнего, Направляющая с опорным элементом соединена шарнирным соединением, Кроме того, ползуны инвентарных щитовых элементов выполнены с возможностью поворота вокруг оси направляющей.

При этом инвентарные щитовые элементы щлеют крепежные скобы, в которые

525 з 1046 устанавливают клинья при монтаже накладных щитовых элементов.

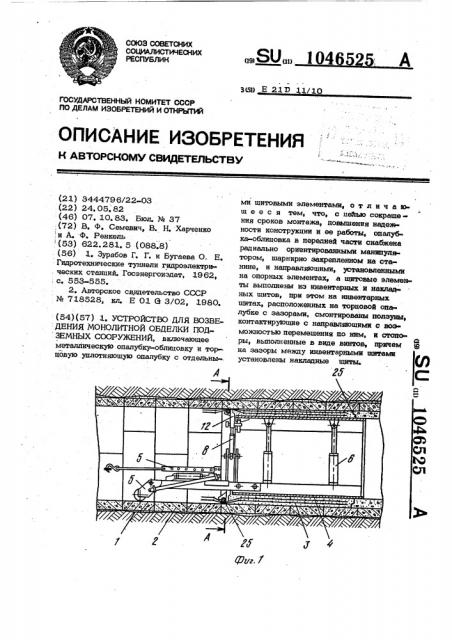

На фиг, 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2разрез А-А на фиг. 1 (вид спереди); 5 иа фиг. 3 - разрез ЕБ на фиг. 2 (инвентарный щитовой элемент); на фиг.4накладнсй щитовой элемент; на фиг,5разрез В-В на фиг. 4 (то же с выступом, жестко закрепленным к опалубке-облицов- 10 ке); на фиг. 6» то же, с подвижным ° промежуточным выступом.

Устройство для возведения монолитной обделки подземных сооружений включает расположенную в выработке 1, закреплен-1s ной блочной кольцевой обделкой 2 и армированной металлическим каркасом 3, опалубку-облицовку 4 с механизмами перемещения 5 и трансформации 6, снабженную равномерно;рассредоточенными по р0 ее периметру промежуточными выступа ми 7, а также радиально ориентирован« ными манипулятором 8, шарнирно закрепленного на станине 9 и направляющими

10, шарнирно закрепленных на опорнык элементах ll, по которым перемещают до упора со стенкой выработки 1 или блочной обделки 2 инвентарные щиты 12 торцовой опалубки, снабженные ползу намИ 13, фиксирующими стопорами 14, Э0 крепежными скобами 15, замковым соеанением 16 и с тыльной стороны выступами 17, сечение которых идентично выотупам 7. Межщитовой зазор 18 пеРекрывают накладными щитами 19, зак- >5 репляемыми клиньями 20. Инвентарные и накладные щиты 12 и 19 с лицевой стороны снабжены полукольцевыми упо рами 21 эластичного уплотнения 22, Устройство работает следующим об- 40 разом.

После разработки выработки 1 ее стенки закрепляют от обрушения породы кольцевой обделкой 2 и армируют металличеоким каркасом 3. Затем монтируют 45 металлическую опалубку-облицовку 4, устанавливая ее в соосное положение относительно стенок выработки 1 или коль цевой обделки 2 выдвижением манипулятора 8 по направляющим 10 одного нижнего и одного бокового инвентарных щитов 12 с последуюпп и их фиксацией стопорами 14. Укладывают конец эластичного уплотнителя 22 в полукольцевой упор 21 бокового инвентарного щита диаметрально противоположного закреп ленному Д, поджимают его к стенке выработки и фиксируют стопором 14.

Далее аналогичным образом осуществляют монтаж остальных инвентарных шитов 12, вводя поочередно их замковые соединения 16 в зацепление с манипулятором 8. При этом боковые поверхнос ти промежуточных выступов 7 опалубки-облицовки 4 и выступов 17 щитов 12 сопрягаются и образуют .кольцевое поле.

Первично закрепленные нижний и боковой инвентарные щиты 12 перед непосредственной укладкой уплотнители 22 раскрепляют. Заканчивают уплотнение ин вентарных щитов 12 на том же элементе, с которого начали.

Межщитовсй зазор 18 (фиг. 2) перек рывают накладными щитами 19 с эластич ° ным уплотнителем 22, монтируемым манипулятором 8 или вручную. Закрепляют их клиньями 20, забиваемыми под крепежные скобы 15 ранее смонтированных инвентарных щитов 12.

При перекрытии межщитового зазора 18 накладными щитами 19 с подвижными выступами 7, снабженными скобами 23 выступы устанавливают в рабочее положение (их,боковые поверхности сопрягают с боковыми поверхностями выо тупов 17 инвентарных щитов 12) и заи репляют клиньями 24.

По окончании монтажа торцовой уплотпяющей опалубки, в заопалубочное пространство опалубки-облицовки 4 нагнетают кнъектором, бетонную смесь с заданным давлением. При этом выступы 7 и l7, образующие кольцевое поле в торце заопалубочного пространства, формм руют замковое соединение обделки 2 5.

После набора бетоном распалубочной прочности осуществляют демонтаж торцовой опалубки, перемещение опалубки оболочки и цикл повторяется

Предлагаемое устройство позволяет сократить сроки монтажа и повысить, темпы крепления выработки.

LO46525

12

fl

Составитель Л. Березкина

Редактор Г. Волкова Техред. Л. Пилипенко Корректор О, Билак

Заказ 7693/36 Тираж 603 - Подщисное

ВНИИПИ Государственного комнтетй СССР по делам изобретений и открытий

11303+ Москва, 5, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
